Mystery MTV-3207W V3 J11 напряжения майн

   (0 reviews)
letunov45
 Share

13 Screenshots

About This File

Mystery MTV-3207W V3 J11 напряжения майн MSTV3208-ZC01-01, пришел с диагнозом нет картинки на экране.

Подсветка и звук присутствуют. Картинка еле-еле временами на ярких сюжетах просматривается.

Телевизор включен в режиме AV на вход подан сигнал цветных полос. сняты напряжения.

Прозвонил шлейф LVDS

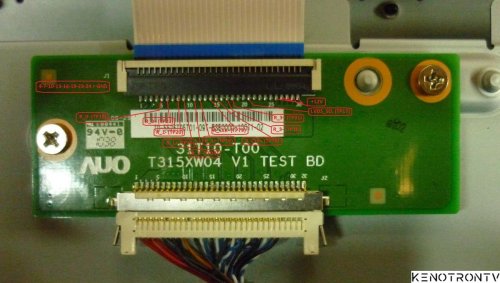

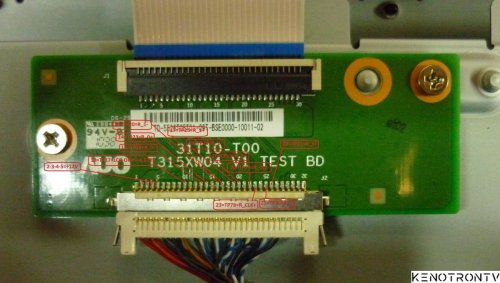

Прозвонил переходную плату

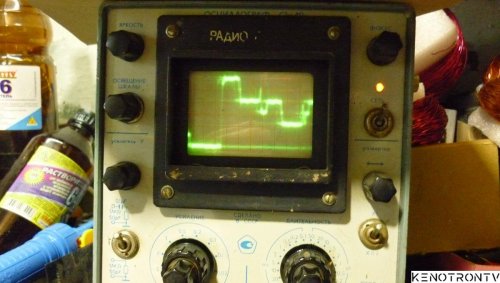

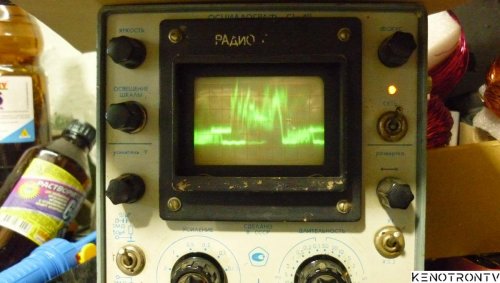

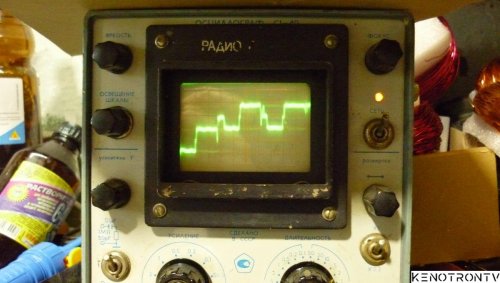

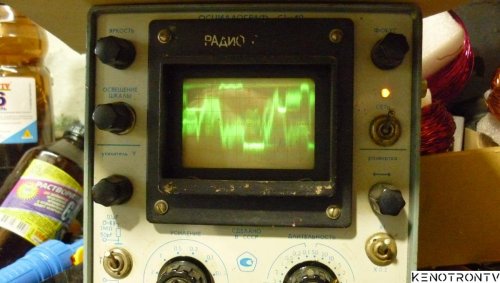

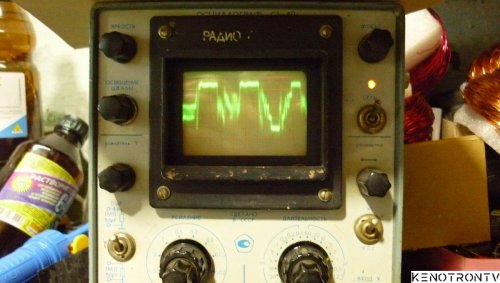

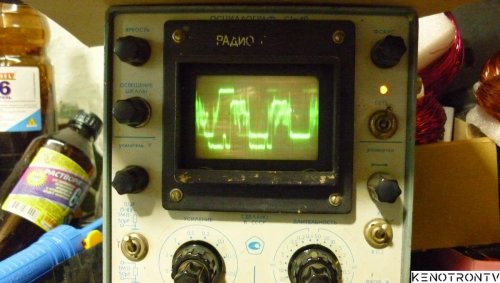

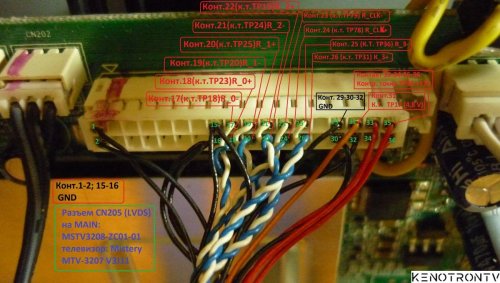

Снял осциллограммы в контрольных точках разъема LVDS на входе сигнал цветных полос.

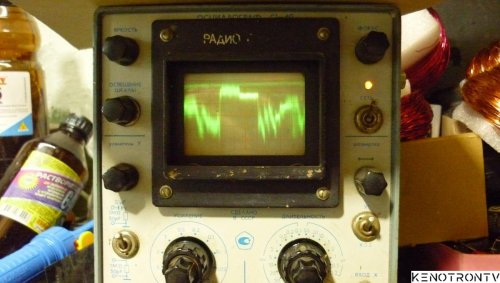

На контрольной точке 38 +12V на осциллограмме видны шумы отрицательной полуволны.

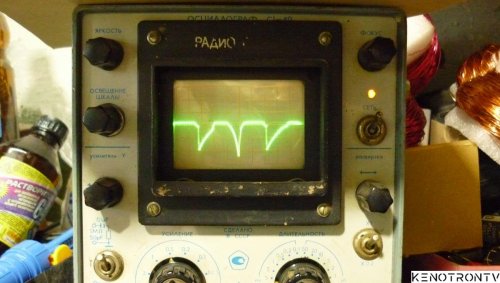

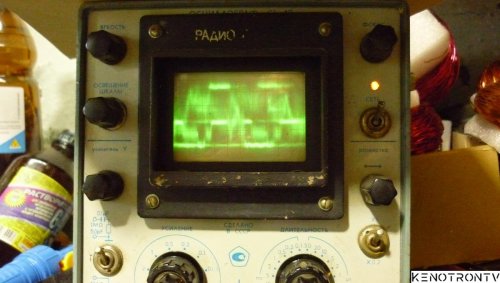

После замены транзистора на майне A7W на IRLML5203 сразу появилось четкое изображение, осциллограмма

Напряжение измеряя мультиметром при неисправности на транзисторе падение было не большое. на майне указаны напряжения.

При рабочем транзисторе питание на LVDS составило +11,98V
