AKAI LTA-15N680HCP, MST718BE-LF, W25X40A, 24LC32

LiVan
 Share

5 Screenshots

About This File

AKAI LTA-15N680HCP

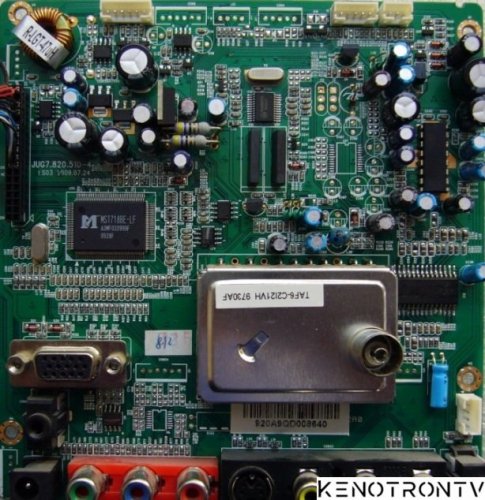

Main LUG7.820.510-4
Scaler MST718BE-LF
Flas W25X40A (u24)
EEPROM 24LC32 (U23)

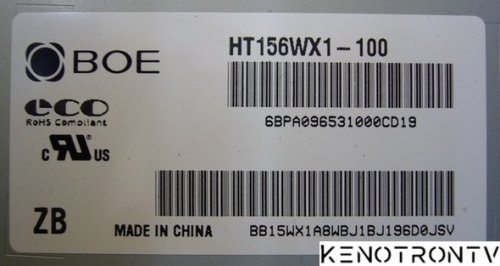

Matrix HT156WX1-100
Tuner TAF6-C2121VH
Video TDA9885TS
Sound TEA2025B
Stereo CSC2314F
Прошивки Flash и EEPROM сняты Postal_AVR с рабочего TV.
Поступил с проблемой - нет звука. Дефект заключался в некачественной пайке CSC2314F.
Вход в сервис:
Устанавливаем громкость на "0". Одновременно на пульте жмем "MUTE", а на локалке "MENU". Cнова жмем "MENU" и мы в сервисе.
Выход - "POWER OFF".
