LG 42LD550-ZC, LC43B/LD43B/LB43T, W25Q80 01

   (0 отзывов)

7 изображений

Информация о файле

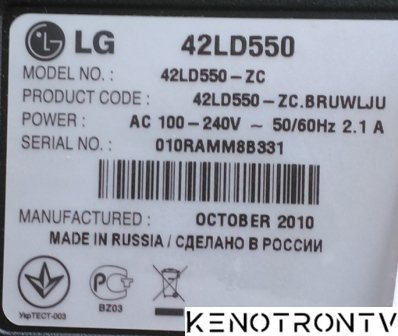

LG 42LD550-ZC

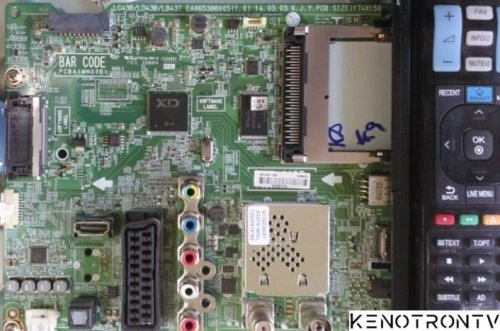

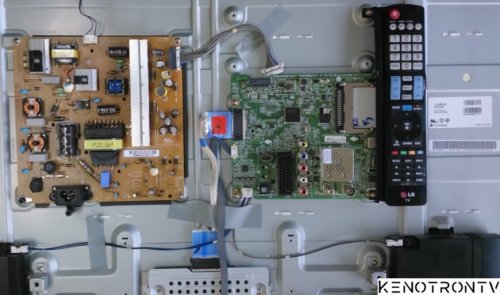

Main LC43B/LD43B/LB43T EAX65388005(1.0) 14.03.03 K.J.Y.PCB SIZE: 174X150

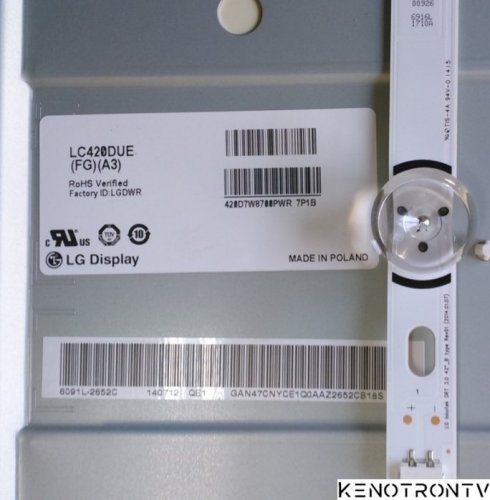

Panel LC420DUE (FG)(A3)
SPI Flash: W25Q80

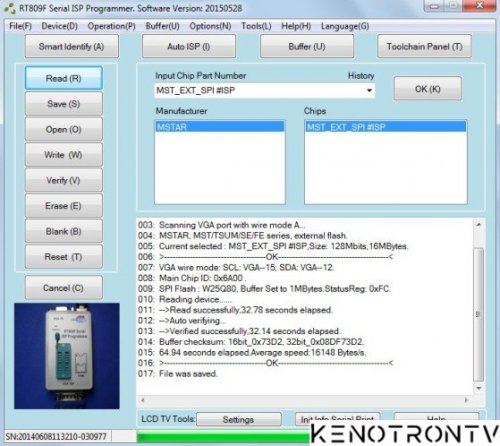

Прошивку SPI Flash: W25Q80 снял лично с рабочего через HDMI TV, используя программатор RT809F
Тв был в рабочем режиме включен на простую антенну(аналоговый сигнал)
после считывания тв снова сам включился в рабочий режим.



лог

USB VCC: Chip VCC = 3,28
FileVersion = 0.1.1.62
Using:
8bit bus
Normal timing, 7.5 Mhz
Using Spare
Using Ignore Errors
Маркер совпадает с TOSHIBA
Используйте ручное определение, если неправильно определяются параметры!
      CE0  CE1  CE2  CE3
ID0 = 98   FF   FF   FF
ID1 = F1   FF   FF   FF
ID2 = 80   FF   FF   FF
ID3 = 15   FF   FF   FF
ID4 = 72   FF   FF   FF
ID5 = 16   FF   FF   FF

PageSize = 2048 byte, blk_size = 131072, chip_size = 128 Mbyte, bus = 0, chips = 1
TC58NVG0S3HTA00
Using this parameters:
Block Size = 131072 byte
Page Size = 2048 byte
Spare Size = 128 byte
Общий размер = 128 Mbyte
Кол-во адресных циклов = 4

Читаем в файл C:\Users\хххх\Desktop\LG 42LD550-ZC, Main LC43BLD43BLB43T\damp.ntt
Чтение начато
9:44:06
Читаем 0 чип .
Чтение завершено
9:44:30
Scanning for Bad-Blocks ...
Found BadBlock (768) at 0x06000000 (raw 0x06600000) (chip 0)
Found 1 Bad-Blocks


Что нового в версии 01   Просмотр изменений

Размещено

lg chassi lc43b saf nand ok.rar


Обратная связь

Вы сможете написать отзыв только после скачивания файла.
Чтобы скачать этот файл, вам нужно написать комментарий к файлу, указав что у вас сейчас в ремонте.
* Добавление фото Main, Panel и бирки на задней крышке TV обязательно!

Мы будем признательны за любую дополнительную полезную информацию по данной прошивке, которую вы сможете предоставить.
Ваши отзывы и отчеты помогут определить работоспособность загруженного дампa и подходит ли он для вашего телевизора, который вы указали в комментариях перед скачиванием этого файла.
