Rolsen RL-40D1508FT2, MSD3463 TP.S512.PB83

LiVan
 Share

2 Screenshots

About This File

Rolsen RL-40D1508FT2, MSD3463, TP.S512.PB83
- - - - -
XA7B CHASSIS（S2T512） MSD3463GSA



В архиве:



LED COLOUR TV
MAINTENANCE MANUAL



MODEL: XA7B CHASSIS（S2T512）

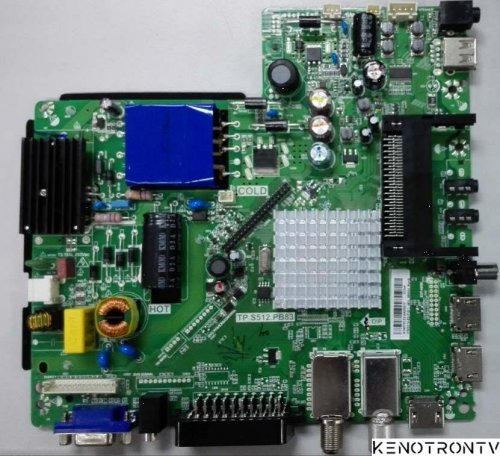

PCB VERSION：TP.S512.PB83
Прошивки (MERGE.bin), MERGE_RL-24D1508T2
T4280.MSD3463-T4C1T-__T_-хDVB-T_T2_C_ -.V3.0
MSD3463GS-T4C1 欧洲DVB 数字电视主板技术规格书
(MSD3463GS-T4C1 European DVB digital TV motherboard specifications)
Specification of LCD TV Main board Module
TS15B022.MSD3463GS-T4C1 .V3.1



Информация по вхождению в тех.сервис на TV RL-xx D1508 T2C ... шасси MSD3463



Для входа в сервисное меню нажмите кнопки:
В ход в тех.сервис - кн. на ПДУ " Menu -- 8202 " .
Выход из сер.режима кнопка "Exit " .



8-1 Enter into the factory mode1
Switch on TV set, and make it works normally:
Press Menu key on the remote control
Press number keys “8” 2” 0” 2” on remote control to enter password.
Finish entering the factory mode.
If you want to quit the factory mode, Please. press 【EXIT】 key to exit source.
