PHILIPS 40PFT4101/60
шасси - TPN16.2E LA

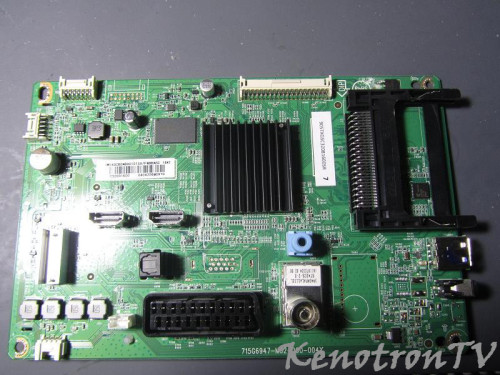

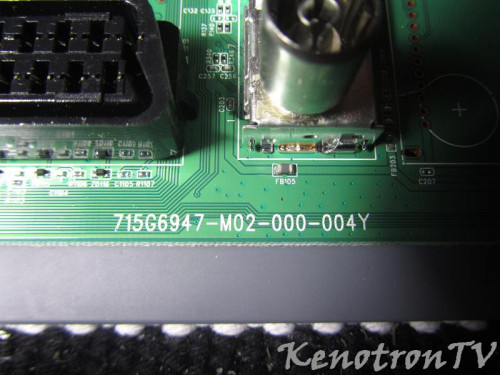

MAIN - 715G6947-M02-000-004Y
панель - TPT400LA-HN02.S rev:S801C

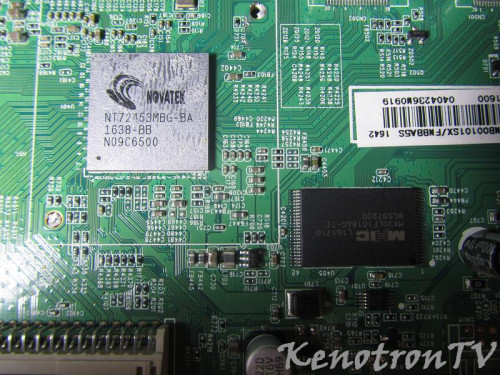

процессор - NT72453MBG-BA
NAND - MX30LF1G18AC-TI

LOG программатора в архиве

дамп без BB

Для тех кто не знает:

.ntt = .bin  - Не кодирован.

Enumerated as HS is 1
USB: Security Chip ID = 0x0002DADC
USB VCC: Chip VCC = 3,29
FileVersion = 0.1.1.62
Using:
8bit bus
Normal timing, 7.5 Mhz
Using Spare
Using Ignore Errors
Маркер совпадает с MXIC
Используйте ручное определение, если неправильно определяются параметры!
      CE0  CE1  CE2  CE3
ID0 = C2   FF   FF   FF
ID1 = F1   FF   FF   FF
ID2 = 80   FF   FF   FF
ID3 = 95   FF   FF   FF
ID4 = 02   FF   FF   FF
ID5 = 00   FF   FF   FF

UNIQUE ID = 080C05532E0907020200002E53FFFFFF

 END ONFI INFO --------
ONFI: manufacture - MACRONIX
ONFI: model - MX30LF1G18AC
ONFI: Кол-во чипов = 1
ONFI: Размер страницы = 2048
ONFI: Размер блока = 131072 byte = 128 Kbyte
ONFI: Spare = 64 byte
ONFI: Кол-во планов = 1
ONFI: Размер плана = 134217728 byte = 128 Mbyte
ONFI: Адресных циклов, column = 2 row = 2
ONFI: Бит на ячейку = 1
ONFI: Требуемая коррекция ЕСС = 4 бит на 512 байт
ONFI: Поддерживаемые Timing Mode = 0x3F
ONFI: 8 бит шина данных
Using this parameters:
Block Size = 131072 byte
Page Size = 2048 byte
Spare Size = 64 byte
Общий размер = 128 Mbyte
Кол-во адресных циклов = 4

Scanning for Bad-Blocks ...
Scanning chip 0 ..
Bad-Blocks not found


Что нового в версии 1.0.0   Просмотр изменений

Размещено

Для этой версии изменений нет.


Обратная связь

Вы сможете написать отзыв только после скачивания файла.
Чтобы скачать этот файл, вам нужно написать комментарий к файлу, указав что у вас сейчас в ремонте.
* Добавление фото Main, Panel и бирки на задней крышке TV обязательно!


No0sFer

   2 из 2 пользователя отзыв оказался полезным 2 / 2 пользователя

дамп живой, перенес ключи, все ок
