LG 42PA4510, PB23A, Nand/SPI/Eeprom 03.07.00

   (0 reviews)
Sign in to follow this

4 Screenshots

About This File

1. PDP LG

2. 42PA4510

3. шасси PB23A

4. EBR75082710

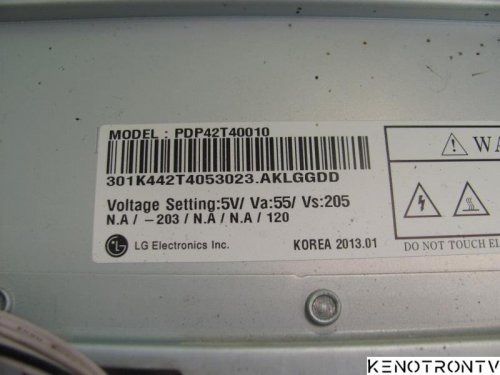

5. PDP 42T40010

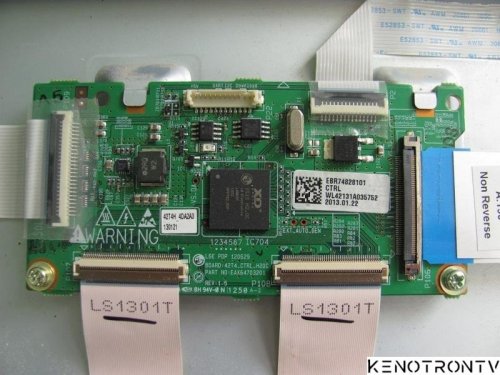

6. ic22(logic) - mx25l3235d(25L3205)

ic503 24C256

ic505 Winb25Q80

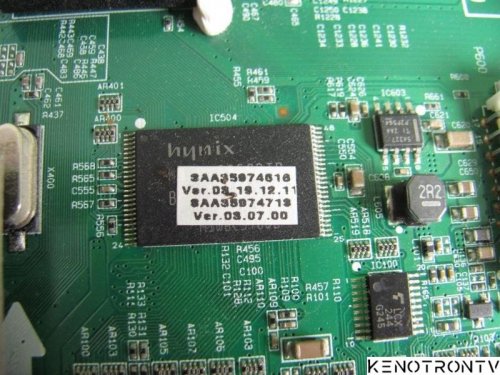

ic504 H27U1G8F2BTR@TSOP48

7. 03.07.00

8. 002:  >------------------------------------OK---------------------------------------<
003:  С контактами все в порядке.Поехали!
004:  TotalPageNum: 0x100,PageNumInBlock: 64,PageSize: 0
005:  Авто. идентификация 2 ID из партномера.
006:  После "Считывание" появится "Сохранение" в диалоговом окне, после "Запись" появится "Открыть" в диалоговом окне.
007:  Текущий выбор:H27U1G8F2BTR@TSOP48, емкость: 1056Mbits, 132Mbytes.
008:  Модель адаптораRT-TSOP48-1, 0.5, 12*18, Pin to Pin
009: http://www.ifix.net.cn/thread-53859-1-2.html
010:  Загружаем в устройство алгоритм программирования......
011:  Algo update OK
012:  >------------------------------------OK---------------------------------------<
013:  С контактами все в порядке.Поехали!
014:  TotalPageNum: 0x10000,PageNumInBlock: 64,PageSize: 2112
015:  ID МС проверен.
016:  G:\Для работы\Programmator\Postal AVR\прошивки\tv\LG 42PA4510\H27U1G8F2BTR@TSOP48_123\H27U1G8F2BTR@TSOP48_123
017:  Старт чтения МС......
018:  Контрольная сумма данных буфера: 16bits_0xA514  32bits_0x692AA514 :
019:  Чтение завершено. Заняло 65.69 сек.
020:  Авто. верификация.
021:  Все байты проверены и соответствуют.
022:  Верификация завершена. Заняло 63.94 сек.
023:  Прошедшее время: 129.6 сек. _Средняя скорость 2135378 байт\сек.
024:  >------------------------------------OK---------------------------------------<




What's New in Version 03.07.00   See changelog

Released

No changelog available for this version.
