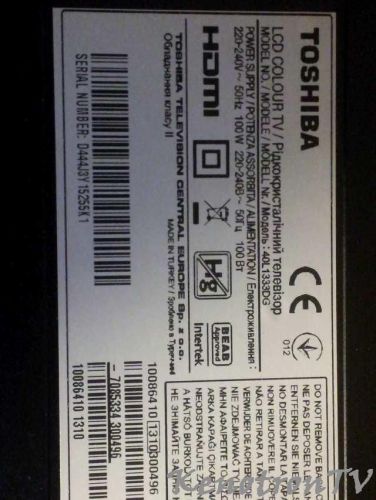

TOSHIBA 40L1333DG NAND 1.0.0

   (0 отзывов)
robespierre
 Поделиться

5 изображений

Информация о файле

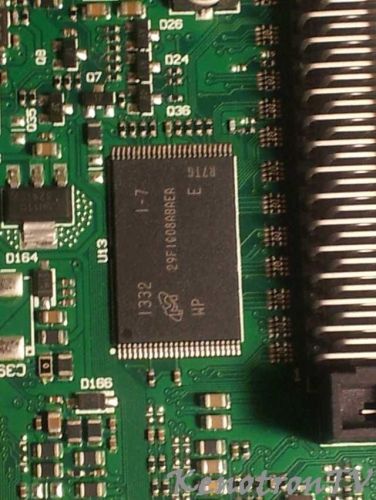

TOSHIBA 40L1333DG NAND MT29F1G08ABAE

Шасси (Main Board) 17MB95S

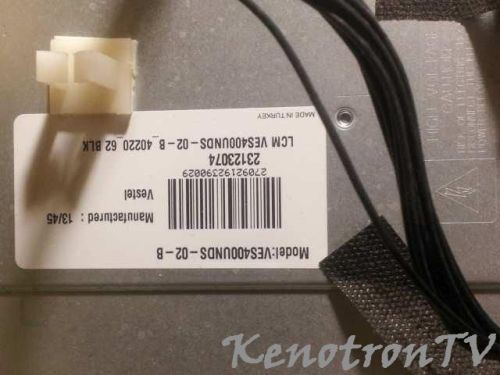

Panel VES 400UNDS -02 -B

Лог программатора:

Спойлер

UFPI Wersja 1.2.3 Skompilowana 15.07.2019
UFPI Interfejs podłączony, SN A1390108, FW 1.2.3, 15 Jul 2019 (High-Speed)
Podstawka NAND 4xCE, Tryb GPIO, 3.30V
NAND ID 2CF1809504 (2CF18095040000004F4E4649), CE1 (*)
NAND odczyt parametrów ONFI...OK (ONFI v1.0)
Producent MICRON
Model MT29F1G08ABAEAWP
UID układu 161CEAD5C078A036FF00FF00FF00FF00
Szyna i napięcie x8 3.30V
Czas dostępu 30ns
Adresowanie Cykli 2/2 (Kolumna/Wiersz)
Rozmiar strony 0x800 (2048)
Rozmiar Spare 0x40 (64)
Stron w bloku 0x40 (64)
Rozmiar bloku 0x20000 (131072) 128 KB
Rozmiar bloku ze Spare (Rozmiar bloku RAW) 0x21000 (135168) 132 KB
Liczba bloków 0x400 (1024)
Bitów na komórkę 1 (SLC)
Wymagania ECC 4/512 (Bitów/CW)
Kości na układ 1
Liczba układów (CE) 1
Całkowity rozmiar danych 0x8000000 128 MB
Całkowity rozmiar danych RAW (ze Spare) 0x8400000 132 MB
Sprawdzanie Bad Blocków...OK
Wykrywanie Bad Blocków Włączone (Bajt Spare #1 == 0x00)
Zarządzanie Bad Blockami Wyłączone
Liczba Bad Blocków: 1
Blok 0x02DC (732) adres 0x05B80000 (0x05E5C000) Bad Block
NAND Wsad, 256 bajt(ów)
00000000 27 05 19 56 FC 9D B6 68  51 66 B5 1B 00 33 5C 5C | '..Vü.¶hQfµ..3\\
00000010 80 20 00 00 80 20 41 50  B3 61 AD ED 05 05 02 00 | . ... AP3a­í....
00000020 4C 69 6E 75 78 2D 32 2E  36 2E 32 38 2E 31 30 2D | Linux-2.6.28.10-
00000030 43 4C 36 37 37 36 39 30  2D 6D 73 74 61 72 00 00 | CL677690-mstar..
00000040 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000050 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000060 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000070 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000080 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000090 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000C0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
Zapis danych do Plik C:/Users/win7/Desktop/TOSHIBA/NAND.bin...OK
Niestandardowe flagi zadań Tryb asynchroniczny
Odczyt NAND od adresu 0x00000000, rozmiar 0x08400000...
Blok 0x02DC (732) adres 0x05B80000 (0x05E5C000) Bad Block
Wykonano w 12.15 sek. Prędkość przesyłania 10.86 MB/sek.
Źródło danych Plik C:/Users/win7/Desktop/MT29F1G08ABAE.bin...OK
Niestandardowe flagi zadań Tryb asynchroniczny
Weryfikacja NAND od adresu 0x00000000, rozmiar 0x08400000...
Blok 0x02DC (732) adres 0x05B80000 (0x05E5C000) Bad Block
Wykonano w 11.55 sek. Prędkość przesyłania 11.43 MB/sek.
