YASIN LED-50E5000K, MS65860-ZC01-0, V500DJ6-QE1 1.0.0

   (0 reviews)
Sign in to follow this

11 Screenshots

About This File

YASIN LED-50E5000K

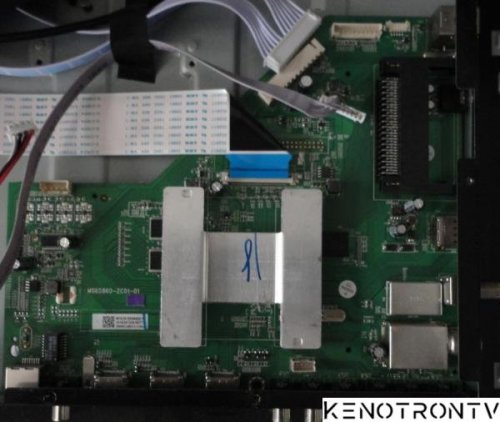

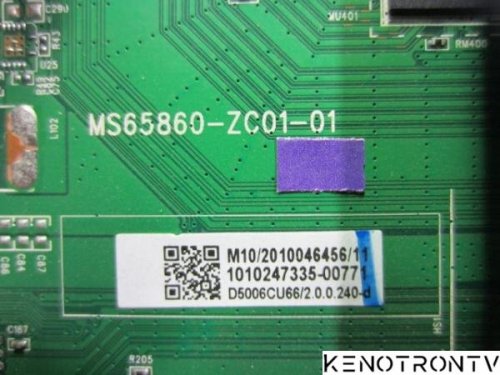

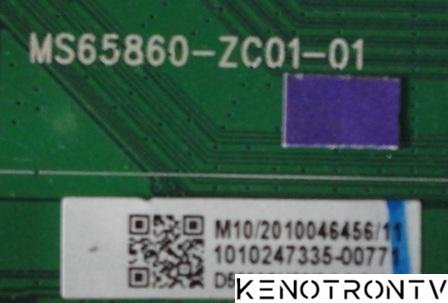

Mainboard MS65860-ZC01-01

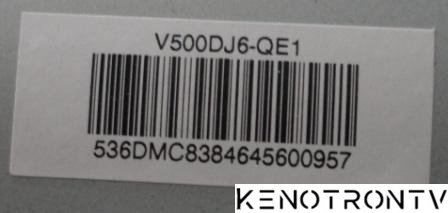

Panel V500DJ6-QE1

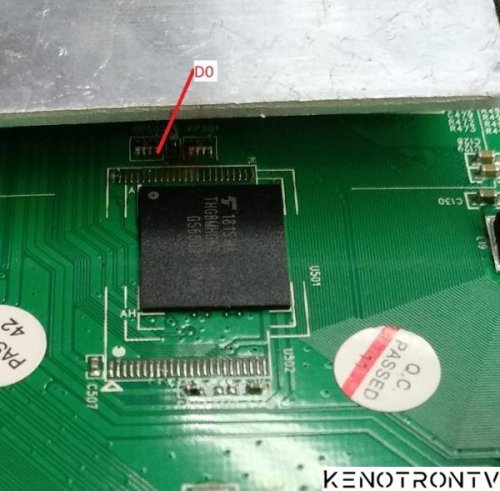

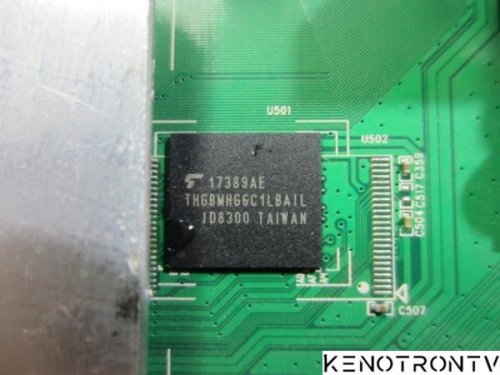

e-MMC THGBMHG6C1LBAIL

Лог

Скрытый текст

UFPI Версия 1.2.3 Сборка 15.07.2019
UFPI проверка обновлений...Нет обновлений
UFPI интерфейс подключен, номер A11B0E07, прошивка 1.2.3, 15 Jul 2019 (Высокая скорость)
eMMC ID 110100303038473330002B595096947F, DAT0
eMMC Инфо Toshiba '008G30', size 7.28 ГиБ, SN 2B595096, Sep 2017
eMMC режим 1-Бит, Transfer режим, TI 1, Дрв. 0, частота 52МГц
Сохранение данных в Файл C:/Users/Kuzmi4/Desktop/boot1.bin...Норма
Пользовательские флаги задачи Асинхронный
eMMC режим чтения 'Автовыбор'
Чтение eMMC Boot1 с адреса 0x00000000, размер 0x00400000...Норма
Завершено за 0.67 секунд(у). Скорость загрузки кода 5.99 МиБ/сек.
Сохранение данных в Файл C:/Users/Kuzmi4/Desktop/boot2.bin...Норма
Пользовательские флаги задачи Асинхронный
eMMC режим чтения 'Автовыбор'
Чтение eMMC Boot2 с адреса 0x00000000, размер 0x00400000...Норма
Завершено за 0.67 секунд(у). Скорость загрузки кода 5.99 МиБ/сек.
Сохранение данных в Файл C:/Users/Kuzmi4/Desktop/user.bin...Норма
Пользовательские флаги задачи Асинхронный
eMMC режим чтения 'Автовыбор'
Чтение eMMC User с адреса 0x00000000, размер 0x1D2000000...Норма
Завершено за 20 мин. 41 сек. Скорость загрузки кода 6 МиБ/сек.
eMMC детальная информация:

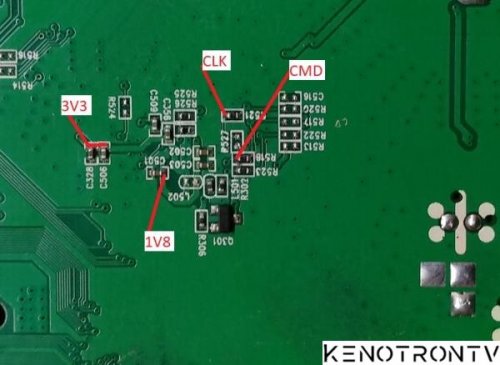

OCR 0xC0FF8080 (3V3/1V8)
CID 110100303038473330002B595096947F (Toshiba 008G30, CH 0x2B595096 (727273622), Sep 2017)
CSD D02700328F5903FFFFFFFFE7864000A7
Ревизия устройства [192] 0x08 (MMC v5.1)
Тип устройства [196] 0x57 (SDR HS52, HS200, HS400)
Классы команд 0x8F5 (Class 0, 2, 4, 5, 6, 7, 11)
Скорость обмена 0x32 (26МГц)
Информация о конце жизни 0x01 (Норма)
Время жизни памяти типа A 0x01 (0-10% использовано)
Время жизни памяти типа B 0x00 (Не определено)
Функция Reset [162] 0x01 (Постоянно включен)
Конфигурация загрузки [179] 0x08 (Загрузка с BOOT1, access to USER)
Шина загрузки [177] 0x02 (8-Bit SDR, Reset to 1-Bit)
Поддержка разделов [160] 0x07 (Yes, ENH, EXT)
Разделы завершены [155] 0x00 (NO)
Enhanced User Area адрес 0x0
Enhanced User Area размер 4 МиБ
User раздел, размер 0x01D2000000 (7.28 ГиБ)
Boot1 раздел, размер 0x0000400000 (4 МиБ)
Boot2 раздел, размер 0x0000400000 (4 МиБ)
RPMB раздел, размер 0x0000400000 (4 МиБ)




What's New in Version 1.0.0   See changelog

Released

No changelog available for this version.
