SAMSUNG UE32J4000AK (LD01) 1.0.0

   (0 reviews)
Sign in to follow this

3 Screenshots

About This File

SAMSUNG UE32J4000AK (LD01)

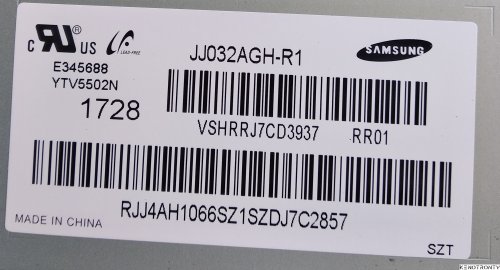

PANEL JJ032AGH-R1

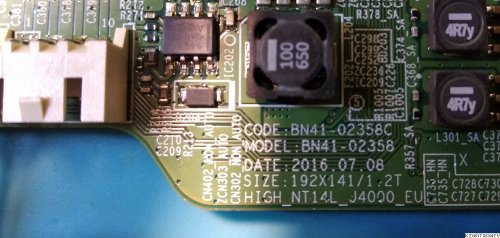

CODE: BN41-02358C
MODEL: BN41-02358
Платформа: HIGH_NT14L_J4000_UE
TUNER DNTS403H5A
BN40-00316A
NAND Flash: F59L1G81MA
Flash W25Q40CL

В архиве ссылка на прошивку SPI и NAND



Скрытый текст



002:  >------------------------------------OK---------------------------------------<
003:  С контактами все в порядке. Начинаем!
004:  TotalPageNum: 0x100,PageNumInBlock: 64,PageSize: 0
005:  Автоопределение, найдено 1 схожих по ID модели.
006:  После "Считывание" появится "Сохранение" в диалоговом окне, после "Запись" появится "Открыть" в диалоговом окне.
007:  Выбрана:F59L1G81MA@TSOP48, емкость: 1056Mbits, 132Mbytes.
008:  Модель адаптера:RT-TSOP48-1, 0.5, 12*18, Pin to Pin
009: http://www.ifix.net.cn/thread-53859-1-2.html
010:  Загружаем в устройство алгоритм программирования...
011:  Algo update OK
012:  >------------------------------------OK---------------------------------------<
013:  С контактами все в порядке. Начинаем!
014:  TotalPageNum: 0x10000,PageNumInBlock: 64,PageSize: 2112
015:  ID МС проверен.
016:  C:\Users\SDS\Desktop\Samsung\F59L1G81MA@TSOP48_4838\F59L1G81MA@TSOP48_4838
017:  Старт чтения МС...
018:  Контрольная сумма данных буфера: 16bits_0x7278  32bits_0x9D8B7278 :
019:  Чтение завершено. Время выполнения 62.94 сек.
020:  Авто. сравнение...
021:  Все байты проверены и соответствуют.
022:  Сравнение завершено. Время выполнения 62.94 сек.
023:  Общее прошедшее время: 125.9 сек. Средняя скорость 2198848 байт\сек.
024:  >------------------------------------OK---------------------------------------<








What's New in Version 1.0.0   See changelog

Released

No changelog available for this version.

  • Отлично! 1



User Feedback

You may only provide a review once you have downloaded the file.

There are no reviews to display.

  • Our picks

    • SAMSUNG UE43NU7120U, KANT_M2E, BN41-02635, BN94-12797X
      MODEL : SAMSUNG UE43NU7120U
      CHASSIS : KANT_M2E
      MAIN : BN41-02635
                   BN94-12797X
      CPU : под радиатором
      PSU : L40E6_NDY
                BN44-00947A
      LED-DRIVER : BD94062F
      MATRIX : CX-NN043HGEV8V
      планки : AOT_43_NU7100F_2x28_3030C
      тип подсветки : EDGE LED

      Прибыл с неисправностью - нет изображения (видно , но плохо...- со слов клиента
      Диагностика аппарата на фото :

       после дальнейшего разбора :

      все светодиоды "в хлам" :

      ...были демонтированы с планок , подготовлены посадочные места на планках и установлены новые светодиоды :

      Фото родных светодиодов :

      Фото установленных светодиодов выше...
               Подсветка состоит из двух планок , соединённых параллельно и "несущих на борту" по 28 светодиодов , соединённых последовательно
      Доработка ЗДЕСЬ
      Светодиоды брал ЗДЕСЬ (№1)
               Теперь самое "ОНО" , из-за чего и создана данная тема...
      Ремонт подсветки данных аппаратов усложняется оплавлением рассеивателя и его растрескиванием - обычно по-середине и часто до половины (на фото видно
               Так вот , пока аппарат ждёт заказанного нового комплекта ПОДСВЕТКИ (по желанию клиента) и подходящего рассеивателя , было решено попытаться выяснить , в чём может быть причина такого дефекта
              В процессе доработки производил измерения на планках тока,напряжения ... и температуры на кристалле светодиода :
      1)


      Скрытый контент виден только участникам форума

      R9873 установлен 2.2 Ohm :


      2)


      Скрытый контент виден только участникам форума

      R9873 установлен 1.5 Ohm


      3)


      Скрытый контент виден только участникам форума

      R9873 установлен 1.0 Ohm


      ...место установки термопары :

          ...так что мыслей не очень-то и много.. ЖДУ ВАШИХ
      P/S : жду комплект подсветки (как-бы "оригинал" - из Кореи идёт) дабы на нём ещё раз проверить показания приборов




        • Положительно
        • Спасибо
        • Отлично!
      • 6 replies
    • BBK 32LEX-5043/T2C, CV338H-U42
      BBK 32LEX-5043/T2C
      Шасси (Main Board) CV338H-U42
      Panel D32- M30
       BBK 32LEX-5043T2C JPE_CV338H-U42_BBK_ST3151A05-8_EQ3EUCS3208-BBK-DM10_300ma_Russia_Dolby_1920X1080_MO10026370_700D_1G+8G_20180521191121(订单00版TNBS-01-1804-0083)
      Порядок обновления:
      1. Записать файл CtvUpgradde.bin на USB-носитель.
      2. Отключить ТВ от сети 220 В.
      3. Вставить USB-носитель в один из разъёмов сдвоенного USB-порта.
      4. Нажать клавишу включения на задней панели ТВ и, удерживая её нажатой, включить ТВ в сеть 220 В.
      5. В течение 3-5 секунд запустится процесс обновления ПО, при этом начнётся попеременное включение красного и зеленого цвета LED-индикатора, на экране отобразится информация о прохождении процесса обновления. Клавишу включения можно отпустить.
      6. По окончании процесса ТВ перейдёт в режим ожидания, индикатор станет красным.
        • Спасибо
        • Отлично!
      • 1 reply
    • Panel: LTJ400HM801-V
      T-CON: BN41-01797A LSJ400HM06-S
      ИБП: BN44-00496A
      MainBoard: BN41-01795A
      MainBoard: WT61P805, EEprom: 24C256C4VCX, SPI Flash: 25Q40BVSIP, NAND: K9F1G08U0D
      Тuner: BN40-00231A
      В архиве:
      24_256_IC901.BIN
      W25Q40_IC1302.BIN
      WT61P805 #ISP IC1201.BIN

        • Отлично!
      • 1 reply
    • AKAI LES-22V02S с проблемой " висит на заставке андроид"
      Main: T.MS608.61
      Panel: M215AEN01-1
      EMMC: THGBM5G5A1JBA1R
      SPI: W25Q16DVSIG
      RAM: NT5CB256M8FN-D1 - 2шт
      LES-22V02S\LES-22V02S, M215AE1N01-1(T215B1-P01-L05), T.MS608.61
      1. Copy the unzipped files “mboot.bin,MstarUpgrade.bin” to the root directory of the USB;
      2. Power on the TV and plug in the USB, then press “source+2580” to enter the Factory Menu.
      3.  Select “other options”
      4.  Select “upgrade mboot” and enter;
      5.  Select “comfirm” to start to upgrade mboot,  :
      5.  Select “comfirm” to start to upgrade mboot,  :
      7. Select “upgrade main” to enter:
      8. Select “comfirm” to start to upgrade main software… Please wait for about 8min, if  finished, the TV will start up automatically.
        • Спасибо
      • 1 reply
    • Сервисный пульт LG на PIC контролере PIC12F629 или PIC12F675
      Используется PIC12F629 или PIC12F675. Прошивки под каждый контролер свои.
      Назначение кнопок
      Кнопка S1 - IN START (OK-OK)
      Кнопка S2 - 0 (кнопка нуль для старых прошивок код был 0000, для новых 0413 и эта кнопка уже не актуальна, я не использовал)
      Кнопка S3 - назад (Return/Ext)
      Кнопка S4 - EZ ADJUST (MENU-MENU)
      прошивки.rar
      serLG_LAY6.rar

      PS. Сильно не пинайте, с радиусом действия огорчу. Так как он 5-10 см...
