SAMSUNG LE40D550K1W, LTF400HM03, BN94-05412Q (BN41-01751A) 1.0.0

   (0 отзывов)
LiVan
 Поделиться

5 изображений

Информация о файле

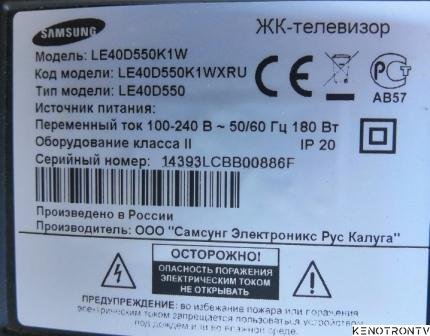

SAMSUNG LE40D550K1W
PANEL: LTF400HM03
MAIN BN94-05412Q
Платформа X9_SLCNAND_LCD
Model: BN41-0175
NAND FLASH K9F1G08U0B
надпись на бумажке
LD9-50
1006 1
1011e
49 A
2910 0
EEPROM IC901_24С256
IC 1302 W25Q40CL

Weltrend WT61P805
Лог программатора:

Скрытый текст

NAND Сокет 4xCE, GPIO режим, 1.80В
NAND ID ECF1009540 (ECF1009540ECF100ECF10095), CE1 (*)
Производитель Samsung
Название модели K9F1G08U0B
Шина и напряжение x8 3.30В
Время доступа 25нс
Адресные циклы 2/2 (Col/Row)
Размер страницы 0x800 (2048)
Размер spare 0x40 (64)
Страниц в блоке 0x40 (64)
Размер данных блока 0x20000 (131072) 128 КиБ
Размер блока со spare 0x21000 (135168) 132 КиБ
Количество блоков 0x400 (1024)
Бит в ячейке 1 (SLC)
Требования к ECC 1/512 (Bits/CW)
Кристаллов в чипе 1
Количество чипов (CE) 1
Общий размер данных 0x8000000 128 МиБ
Общий размер со spare 0x8400000 132 МиБ
NAND Дамп, 256 байт

.......................
Сохранение данных в Файл C://Desktop/ufpi/FlashIDs/K9F1G08U08.bin...Норма
Чтение NAND с адреса 0x00000000, размер 0x08400000...Норма
Завершено за 18.03 секунд(у). Скорость загрузки кода 7.32 МиБ/сек.
Источник данных Файл C://Desktop/ufpi/FlashIDs/K9F1G08U0B.bin...Норма
Верификация NAND с адреса 0x00000000, размер 0x08400000...Норма
Завершено за 17.91 секунд(у). Скорость загрузки кода 7.37 МиБ/сек.



Что нового в версии 1.0.0   Просмотр изменений

Размещено

Для этой версии изменений нет.
