LG 42UB820V_EAX66085703(1.0) _ L*48V 1.0.0

   (0 отзывов)
Гость

Автор Гость

2 изображения

Информация о файле

LG 42UB820V

MAIN   -  L*48V EAX66085703(1.0)

PANEL - LC420EQE PG M1

T CON - 6870C-0502C

Полный фул

считаны z3x easy jtag plus и tl866

emmc стоит Extended CSD ревизия: 1.6 (MMC 4.5, MMC 4.51)

я лично пробовал emmc 1.7 ревизии на 16гб SKhynix с разметкой ROM2/3 - 4mb и RPMB - 4mb

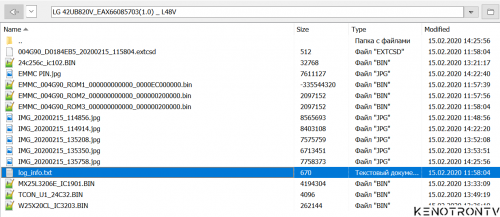

загрузка с ROM2 В архиве есть конфиг фаил, и фото платы со снятой emmc кому нужно pinЫ  выследить

Скрытый текст

EMMC CID: 11010030303447393051D0184EB5819F
EMMC CSD: D00E00320F5903FFFFFFFFE792400075
EMMC имя: 004G90 , вендор: TOSHIBA , S/N: D0184EB5 , рев. 51
eMMC имя (HEX): 303034473930

EMMC ROM 1 (Данные пользователя) Объем: 3776 MB (0000EC000000)
EMMC ROM 2/3 (Загрузочный раздел 1/2) Объем: 2048 KB (000000200000)
eMMC RPMB (защищенный блок данных): емкость: 512 KB (000000080000)

Extended CSD ревизия: 1.6 (MMC 4.5, MMC 4.51)

Загрузка из: ROM2 (Загрузочный раздел 1) , ширина: 8 бит
Boot Partition [179] / Bus Config [177] : 0x48 / 0x02
H/W Reset Function [162] : 0x01 , RST_n signal постоянно включен

Partition setting [PARTITION_SETTING_COMPLETE] : 0x00



Что нового в версии 1.0.0   Просмотр изменений

Размещено

Для этой версии изменений нет.

Предыдущий файл Lg 29mn33v-pz nand,isp,eprom
Следующий файл LG 55LB650V, EAX65384004(1.5), THGBMAG6A2JBAIR

Обратная связь

Вы сможете написать отзыв только после скачивания файла.

Отзывов нет

  • Избранное

    • Замена шасси QFU1.2E LA на LC/LD/LE42B,42G

      Замена шасси QFU1.2E LA на LC/LD/LE42B,42G

      verniy68 опубликовал тема в Ремонт TFT(LCD), , тема

      PHILIPS 47PFL7008S/60
      shassis: QFU1.2E LA
      panel: LC470EUF(PF)(F1)

      ...был выкуплен после отказа от ремонта
      Было решено заменить неисправный майн на майн от LG 39LB650V : LC/LD/LE42B,42G EAX65384004(1.5)
      PSU оставил родной.
      Для начала были скоммутированы питания и сигналы psu-main и main-psu :
      "philips"                                   "lg"
      STB+GND       <=>             PWR-ON
      BL on                <=>             DVR-ON
      DIM1                 <=>             P-DIM
      3v3(3,5v)      <=>             3,5v
      GND                 <=>             GND
      12v ssb          <=>             12v
      12v  <=>  invertor  <=>  24v
      Первое включение :

      Проверяем установленное разрешение на майне согласно СМ :

      ...на моём майне - 0110 = FHD 60Hz
      ...мне нужно - 0101 = FHD 120Hz
      Работаем с опционниками - в моём случае - R215 передвинул на R216
                                                                                                      R222 передвинул на R221

      Далее заходим в сервисное меню телевизора в AZ ADJUST=>Tool1 и изменяем битность с 8 на 10
      ...и радуемся:

      Набираемся терпения и работаем с задней крышкой :

      ...наклейку можно взять с другого LG - привести в порядок вид
      Т.к. на доноре нет кнопок , а только джойстик и пульт , то решил с кнопками и не заморачиваться.
      Джойстик с ИК-прёмником внедрил удачно:

      Рамку на боковые разъёмы чуток подрезал по высоте:

      Керамический радиатор заменил на алюминиевый:

      Подобрал шлейфа LVDS - взял от LG "LW"-серии - немного перегнув по нужной конфигурации ( есть "резаные" - гнуть не нужно...
      P/S: ..."поле деятельности" большое - удачи в ремонтах!









        • Спасибо
        • Отлично!
      • 0 ответов
      LiVan

      Выделил

      LiVan,

    • DEXP CV500U2-T01 нет изображения

      AVL68 опубликовал тема в Ремонт LCD и PDP панелей, , тема

      DEXP 50UCY2/G
      Panel: C500Y21-M8, CV500U2-T01
      T-con: TC-U-A-0136
      PSU: JUM7.820.1292 V1.1, R-CH2130D-1MF
      Main: T.MT9632.722

      Есть подсветка нет изображения, на правой планке сгоревший F1- 32V/5A, типоразмер 0603 , встал на пробой С123
        • Отлично!
      • 0 ответов
      LiVan

      Выделил

      LiVan,
    • TCL 43P717 - нет изображения

      TCL 43P717 - нет изображения

      lyutiy опубликовал тема в Ремонт LCD и PDP панелей, , тема

      TCL 43P717
      Main:   40RT51T2-MAA2HG
      Panel:  LVU430NDEL
      PSU:    OB_L12NWA_PW210AB
      T-Con: интегрирован



      Нет изображения, подсветка есть.
      После отсоединения правого шлейфа появилась часть изображения.
      Проверка керамики в t-con результатов не дала.
      Решение для устранения данного дефекта:


        • Спасибо
        • Отлично!
      • 0 ответов
      LiVan

      Выделил

      LiVan,

    • Haier 32 Smart TV DX DH1U6GD0103, USB Firmware Software

      Неизвестный опубликовал файл в Обновление через USB, , файл

      32 Smart TV DX DH1U6GD0103,  USB Firmware Software
      upgrade_no_tvcertificate.pkg
      upgrade_loader_tvconfig_only_32HD.pkg
      project_id.ini

        • Отлично!
      • 0 ответов
      LiVan

      Выделил

      LiVan,
    • LG 42LB650V-ZE, LC/LD/LE42B.42G, EAX65384004(1.5)

      LG 42LB650V-ZE, LC/LD/LE42B.42G, EAX65384004(1.5)

      lyutiy опубликовал файл в LG, , файл

      Main LC/LD/LE42B.42G EAX65384004(1.5)
      Panel LC420DUH
      PCB:EAX65423701(2.0)
      eMMC Toshiba THGBMAG5A1JBAIR
      EEPROM AT24C256C
      В архиве полный бекап eMMC+EEPROM

        • Спасибо
        • Отлично!
      • 0 ответов
      LiVan

      Выделил

      LiVan,
