Samsung SyncMaster 172X S Model Code: DS17BSDS/EDC 1.0.0

uralriva
 Share

3 Screenshots

About This File

Samsung SyncMaster 172X S
Model Code: DS17BSDS/EDC

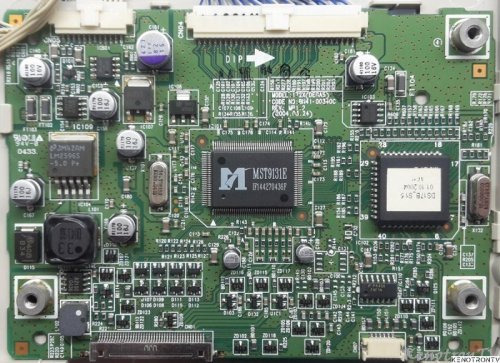

Main Board: 172X(DEGAS) BN41-00340C REV MP1.2
CPU: NT68F63L(NT68F63G(IC102_SUM=9615(BIN))
Scaler MST9131E
EEPROM: 24C08(IC103_SUM=69CA)
PSU: внеший
Panel: LTM170EX-L01

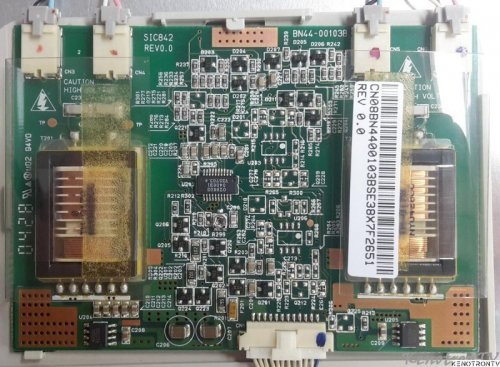

Backlight: SIC842 REV0.0(BN41-00103B)
PWM LED driver: OZ960S, AP4501M(2шт.)



What's New in Version 1.0.0   See changelog

Released

No changelog available for this version.
