LG 43LJ594V-ZA
LJ7 CHASSIS

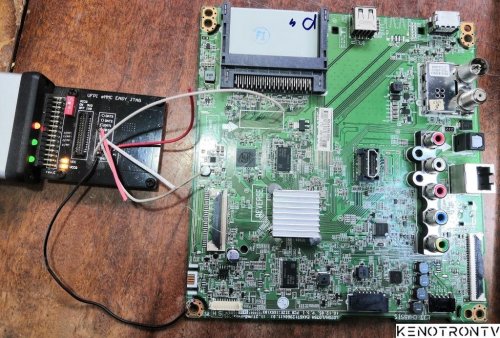

Main Board: LD75M/LD75H EAX6712904(1.01) (1.2T)
Toshiba Memory eMMC: THGBMDG5D1LBAIT
Panel HC430DUN-SLTL1-911X
T-CON 6870C-0532A

(В архиве eMMC полный бэкап...3.69 ГиБ)

Лог программатора:

Скрытый текст

UFPI Версия 2.0.0 Сборка 18.05.2020
UFPI проверка обновлений...Нет обновлений
UFPI интерфейс подключен, номер A1350F06, прошивка 2.0.0, 18 May 2020 (Высокая скорость)
UFPI тип сокета MMC, макс. шина 4-Бит
eMMC ID 11010030303447363002D919E1AB945B, DAT0
eMMC Инфо Toshiba '004G60', size 3.69 ГиБ, SN D919E1AB, Sep 2017
eMMC режим 1-Бит, Transfer режим, TI 1, Дрв. 0, частота 52МГц
eMMC детальная информация:
OCR 0xC0FF8080 (3V3/1V8)
CID 11010030303447363002D919E1AB945B (Toshiba 004G60, CH 0xD919E1AB (3642352043), Sep 2017)
CSD D05E00320F5903FFFFFFFFE7924000E3
Ревизия устройства [192] 0x07 (MMC v5.0, v5.01)
Тип устройства [196] 0x57 (SDR HS52, HS200, HS400)
Классы команд 0xF5 (Class 0, 2, 4, 5, 6, 7)
Скорость обмена 0x32 (26МГц)
Информация о конце жизни 0x01 (Норма)
Время жизни памяти типа A 0x01 (0-10% использовано)
Время жизни памяти типа B 0x00 (Не определено)
Функция Reset [162] 0x01 (Постоянно включен)
Конфигурация загрузки [179] 0x08 (Загрузка с BOOT1, access to USER)
Шина загрузки [177] 0x02 (8-Bit SDR, Reset to 1-Bit)
Поддержка разделов [160] 0x07 (Yes, ENH, EXT)
Разделы завершены [155] 0x00 (NO)
USER раздел, размер 0x00EC000000 (3.69 ГиБ)
BOOT1 раздел, размер 0x0000200000 (2 МиБ)
BOOT2 раздел, размер 0x0000200000 (2 МиБ)
RPMB раздел, размер 0x0000080000 (512 КиБ)
eMMC Дамп, 512 байт






Что нового в версии 1.0.0   Просмотр изменений

Размещено

Для этой версии изменений нет.


Обратная связь

Вы сможете написать отзыв только после скачивания файла.
Чтобы скачать этот файл, вам нужно написать комментарий к файлу, указав что у вас сейчас в ремонте.
* Добавление фото Main, Panel и бирки на задней крышке TV обязательно!

Мы будем признательны за любую дополнительную полезную информацию по данной прошивке, которую вы сможете предоставить.
Ваши отзывы и отчеты помогут определить работоспособность загруженного дампa и подходит ли он для вашего телевизора, который вы указали в комментариях перед скачиванием этого файла.

  • Избранное

    • HOLLEBERG HTV-LED43FHDS101T2, TP.MT5510S.PB803, ST4251B03-2, ПО USB
      HOLLEBERG HTV-LED43FHDS101T2, TP.MT5510S.PB803, ST4251B03-2
      В архиве ПО USB ( allupgrade_5510_8G_1G_ref70.pkg)
      HTV-LED43FHDS101T2 -CS569898_CX_TK2007_216_MT5510S_PB803
      RUSSIAN_ST4251B03_2_IR513EU_LOGO_HOLLEBERG_DD_REF70_8G_1G_V1_9_0_043b45ce_20200902_114759
        • Отлично!
      • 5 ответов
    • SHARP LC-60LE740RU, DUNTKG031FM01 (MediaTek MSD3393LU),  FLASH NAND HY27UF082G2B
      SHARP LC-60LE740RU
      MEMORY FLASH NAND HY27UF082G2B
      24C02-IC2005.bin
      Далее подробно состав TV по фото:
      Телевизор — Sharp LC-60LE740RU, сделан в Польше.
      По составу и платам:
      🔹 Main board (MainUnit)
      Плата: DUNTKG031FM01 / KG0311
      Используется также обозначение: QPWBXG031WJN2
      Основной процессор: MediaTek MSD3393LU
      Память: DDR + NAND Flash (Winbond / Spansion, видны на фото)
      Интерфейсы: 4×HDMI, SCART, компонент, VGA, LAN, USB, тюнер.
      🔹 T-CON board
      Плата: DUNTKG041FM01 / 627698-44LP / KG0411
      Контроллер матрицы, связан шлейфами LVDS с Main.
      Основной чип — RTD2483RD (Realtek)
      🔹 Power board (PSU)
      Плата: RUNTKA933WJQZ
      Производство Delta Electronics.
      Выдаёт стандартные напряжения 5 V / 12 V / 24 V.
      🔹 Матрица
      Матрица: LK600D3LF23 (или LK600D3LF21/LF23 в зависимости от ревизии)
      Диагональ: 60", панель UV²A (Sharp).
      Подсветка Edge LED.
      📦 Итого, состав TV Sharp LC-60LE740RU:
      MainBoard: DUNTKG031FM01 (MediaTek MSD3393LU)
      T-CON: DUNTKG041FM01
      PowerBoard: RUNTKA933WJQZ
      Panel: LK600D3LF23
      Wi-Fi модуль: UWA-BR100 (опциональный, через USB)
      IR / кнопочная плата: DUNTKD071FM01
        • Спасибо
      • 0 ответов
    • Samsung UE43AU9070UXRU полный комплект дампов под UFPI и RT809H
      Samsung UE43AU9070UXRU
      панель: СY-SA043HGHY3V на планке: ST4251D01-B Ver.2.1
      main: BN41-02844D BN94-16838Z
      шасси: Y21_NIKE_L_BUILT_IN
      проц: SDP19403 VER.01
      EMMC: THGBMJG6C1LBAILзаменена на KLM8G1GETF-B041
      версия ПО: T-NKLADEUC-2220.9,BT-S
      THGBMJG6C1LBAIL слита RT809H (т.к. не получилось нормально слить на UFPI) и этот дамп зашит в KLM8G1GETF-B041.
      Далее KLM8G1GETF-B041 слита на UFPI, поставлена в телевизор. Проверено, всё работает!
      В комплекте два дампа EMMC под RT809H и под UFPI, eEPROM и два SPI.



        • Спасибо
      • 0 ответов
    • Haier 50 Smart TV BX, USB Firmware Software
      50 Smart TV BX, T-con CC500PV1D
      USB Firmware Software
      upgrade_no_tvcertificate.pkg

        • Спасибо
        • Отлично!
      • 2 ответа
    • LG 42LV3400-ZA Main: EAX64290501 (0)
      LG 42LV3400-ZA
      Main: L*01U (*:A,B,C,D,J,L,T)
      EAX64290501 (0)
      Panel: T420HW08 V.9
      В архиве:
      NAND Flash HYNIX H27U168F2BTR BC, ID: 0xADF1001DADF1001D
      Flash W25Q80
      EEPROM IC 401 24C256

      • 0 ответов
