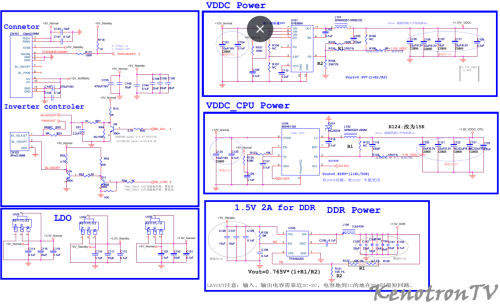

MSD6586-T8E2-DVB Service Manual 1.0.0

Триколор H55U5500SA
main    T.MT9632.722  spu   MT9632
panel    C550Y19-7N
emmc  KLM8G1GETF
пришёл с подбитым HDMI, один раз включился и загрузился, поэтому сделал полный бэкап.Майн поменял на другой, обновил с флешки.

HARTENS HTY-43F06B-VZ/M
MAIN: CV9256-B42
CPU: MT9256
EMMC: KLM8G1GETF-B041
LCD: JR425D3HCL1
Дамп слит с нового ТВ

TCL 65С755
панель: LVU650NDJL CS9W90 V2
на планке: ST6451D08-6 Ver.2.1
main: 40-M653G1-MAD2HG
проц: MT9653BAKTAB
eMMC: THGAMVGBT13BBAIL
В прошивке включен звук на наушники,
нужно переключить на внутренние динамики!


KENOTRONTV TV SPI LAB — это не волшебная лампа Алладина и не программа с одной кнопкой «Починить всё».
Это набор инженерных программных инструментов, который в умелых руках позволяет разобраться и восстановить практически любой SPI-дамп, если в нём сохранилось достаточно исходных данных или имеется подходящий донор.
Раньше работа часто выглядела проще: запустил специализированную программу, загрузил дамп и ждёшь готового результата.
Но если конкретная платформа не поддерживается, контрольная структура неизвестна или автоматический алгоритм не справился — дальше оставались HEX-редактор, сравнение файлов и собственный опыт.
KENOTRONTV TV SPI LAB построен по другому принципу.
Здесь мастер получает реальные инструменты:
SPI Map, HEX Analyzer, Corruption Heatmap, Boot Chain, анализ Kernel/TEL/LZMA/CRC, проверку захвата SPI, сравнение с донором, Consensus, редакторы Factory/NVRAM, Patch Manager и другие режимы.
Программа помогает найти проблему, проверить гипотезу и безопасно внести изменения, но окончательное решение принимает мастер.
Изучайте дампы, сравнивайте, анализируйте, экспериментируйте и совершенствуйте свой опыт.
Чем лучше вы понимаете структуру прошивки, тем больше возможностей даёт KENOTRONTV TV SPI LAB.

KENOTRONTV TV SPI LAB 3.0
Инженерный комплекс для анализа, проверки, сравнения и восстановления SPI-прошивок телевизоров.
Программа предназначена для работы с полными дампами SPI Flash и позволяет не просто сравнивать прошивку с донором, а разбирать структуру BIN, находить повреждённые области, проверять контрольные суммы, модули, служебные данные и выполнять контролируемое восстановление родного дампа.
Основные возможности
автоматический анализ SPI BIN; определение платформы и структуры прошивки; автоматическая карта SPI: BOOT / KERNEL / MODULES / LOGO / FACTORY / NVRAM / KEYS; глубокий анализ MStar/TEL; проверка и распаковка LZMA-модулей; проверка CRC-32, SHA-256 и структуры контейнера; Corruption Heatmap — поиск подозрительных, пустых и повреждённых областей; Donor Compatibility Score — оценка совместимости донора; сравнение отдельных регионов с донором; поддержка нескольких доноров и анализ совпадений; безопасное автоматическое восстановление; ручной режим восстановления; SPI HEX Analyzer:
HEX; ASCII; физические адреса; entropy; FF/00 %; CRC32; SHA-256; поиск строк; извлечение выбранного участка в отдельный BIN; сравнение выбранного региона с донором; анализ Factory / NVRAM / MAC / HDCP / CI / EEPROM; поиск основных и зеркальных служебных областей; Firmware Explorer; Boot Chain Analyzer; поиск и извлечение PNG/JPEG/BMP из прошивки; визуальный редактор регионов; HEX Editor; Patch Manager; ручное редактирование OLD → NEW; редактор Factory/NVRAM/Keys; редактор профилей платформ; повторная проверка BIN после ремонта; автоматическое создание технического отчёта.
Главный принцип программы
Максимально сохранять родной дамп телевизора.
Если повреждён один сектор, модуль или несколько байт, программа старается восстановить
только повреждённую область, не заменяя без необходимости весь BIN чужой прошивкой.
Особое внимание уделяется сохранению индивидуальных данных аппарата:
MAC;
HDCP;
CI Key;
Serial;
Factory;
NVRAM;
Panel Settings;
EEPROM;
пользовательских и заводских настроек.
Работа с донором
Наличие рабочего донора ещё не означает, что его можно полностью записывать в телевизор.
Перед восстановлением программа анализирует совместимость и проверяет:
размер SPI;
платформу;
структуру прошивки;
Main;
Project ID;
DRAM;
расположение модулей;
Factory/NVRAM;
служебные области;
контрольные суммы.
При низкой совместимости автоматическое восстановление может быть заблокировано.
