Rolsen RL-42B04F

Rolsen RL-42B04F
LCD Television
Service Manual

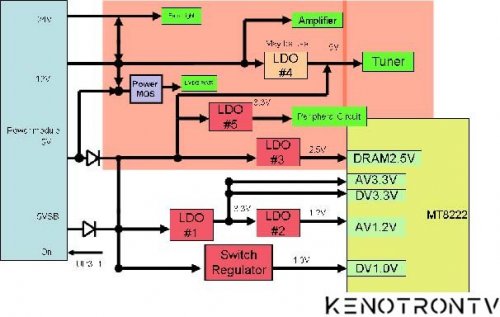

Chassis： MTK8222
Product Type：LCD42P69P、LCD47P69P Ver 1.0

LCD Panel Spec
LCD42P69P
Panel： LC420WUN-SBD1 ROH SN：1056497

5.1 To enter the Factory OSD Menu
a. With factory RC (remote control)
1. Press “M” button and enter factory mode.
2. Press “Menu” button and enter factory OSD menu.
3. Press “CH+”/“CH-” button select the function menu, press “VOL+”/“VOL-” enter the selected
function menu. Press “VOL+”/“VOL-” button adjust values in the menu.
b. With user’s RC
1. Power TV On
2. Press Menu button and call up User OSD Menu
3. Select Audio-> Balance
4. Enter 0->5->3 ->2 in sequence.
Note: If necessary, re-do number keys.
5. Factory OSD appears.
6. Press Menu again and leave factory OSD.

1. Подключение RL-42B04F к компьютеру по HDMI - итоговое решение .

Наша проблема решена. , действительно, главная ошибка (из EDID), связанная с частотой 59 Гц, вместо 60 Гц исправляется.
Прошивка_ HISENSE_коррек. EDID данных для HDMI .
Что вам нужно сделать.
1. Нужна пустая, отформатированная на FAT32 флешка, без записанных файлов. На эту флешку запишите файл прошивки в приложении.
2. Вставляете флешку в USB порт телевизора, включаете ТВ, заходите в DMP источник, выбираете вашу флешку.
3. На экране появится надпись - "Найден файл обновления, обновить?" Нажмите ОК.
4. Телевизор начнет перепрошиваться и где-то через минуту самостоятельно выключится и включится снова.
В эту минуту никаких других действий с телевизором не делайте, не нажимайте никаких кнопок в т.ч. и на пульте!
5. После включения телевизора рекомендую заново настроить телепрограммы и проверить EDID данные.
У меня четко определились 60Гц. Частоту 59 Гц действительно убрали.
EDID с порта VGA удалось считать нормально (система Windows XP SP3).
Ноутбук Samsung R510-FA0G, видеокарта интегрированная Intel XMA-4500HD.
