ERISSON
10 файлов
-
ERISSON 32LES95T2SMS
Автор vitaminn
ERISSON 32LES95T2SMS
Main Board TP.MS338E.PB803
Panel HV320WHB-N50
Прошивка EMMC, слита с рабочего аппарата и залита в не рабочий, аппарат ожил., точки подключения на фото, питание 3,3 в а не 1.8
2 раза скачали
(0 отзывов)0 комментариев
Обновлено
-

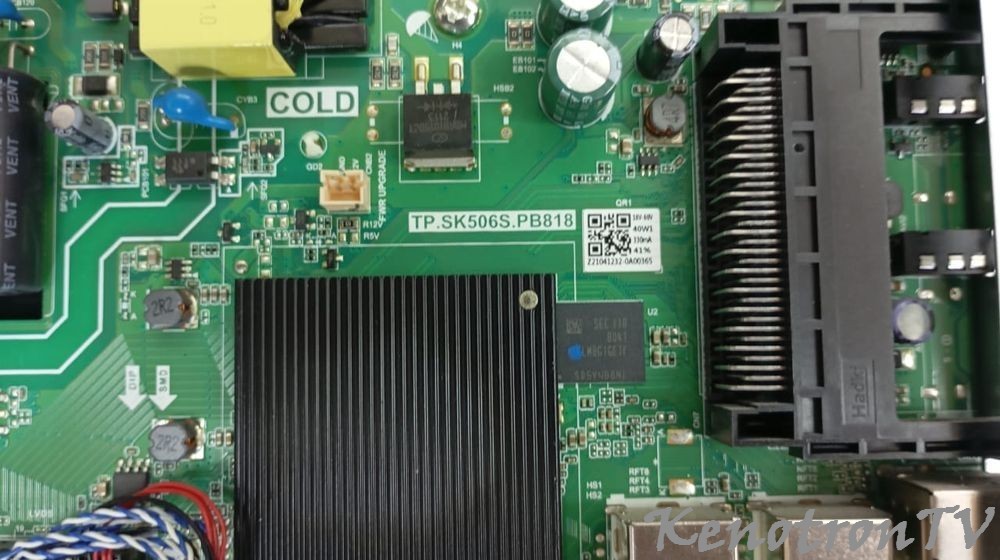

Erisson 32LES90T2SM, TP.SK506S.PB818, LOT 00001, Full eMMC KLM8G1getf-B041
Автор rav2023
Erisson 32LES90T2SM, LOT 00001, Full eMMC KLM8G1getf-B041
В архиве рабочий дамп eMMC + ПО USB USB Firmware Software
CP679417_CY_SK506S_PB818_RUSSIA_PT320AT03_1_32DN5B_32LES90T2SM_2619_DE40
LOGO_ERISSON_WILDRED_W21063_8GB_1GB_P_DD_7KEY_REF35_V2_6_0_94c4fcef_20210916_162920
3 раза скачали
(0 отзывов)0 комментариев
Отправлено
-
Erisson 40FLX9000CT2, TP.SK513S.PB802, eMMC
Автор rav2023
Erisson 40FLX9000CT2
PSU Mrdiatek Arm MT9556AAATDB
Main PCB TP.SK513S.PB802
EMMC samsung 8gtf4r
полный дамп слил с рабочего тв
3 раза скачали
(0 отзывов)0 комментариев
Обновлено
-
ERISSON 39LEA20T2SM, TP.MS338E.PB803
Автор Максим
ERISSON 39LEA20T2SM
main TP.MS338E.PB803
тюнер интегрирован
cpu MSD6A338SXE-WL
eMMC THGBMDG5D1LBAIL
panel T390XVN01.0
считана с новой платы.
27 раз скачали
-
ERISSON 43flx9030t2, HK.T.RT2842P639, eMMC
Автор rav2023
ERISSON 43flx9030t2
Main PCB HK.T.RT2842P639
T-CON DCBHM-H260A_01
Panel PT430CT02-1
51 раз скачали
(0 отзывов)0 комментариев
Обновлено
-
LED TV ERISSON 24LEA20T2SM SMART damp Emmc THGBMDG5D1LBAIL
Автор elmont33
LED TV Erisson 24LEA20T2SM SMART
Main TP.MS338E.PA671
CPU MSD6A338SXE-WL
EMMC THGBMDG5D1LBAIL
TUNER CDT-9NT372-SL50
AUDIO TPA3136AD2
Led Drv OB33510CP
LCD HV236WHB-N00
PSU 273J09+70S900P7
WLAN MT7601UN
дамп считан с аппарата после сброса в заводское состояние.
в архиве состав и ссылка на дамп.
кварц закорачиваем на землю. иначе у меня не определялась Emmc
16 раз скачали
-
ERISSON 28LEA20T2SM, TP.MS338E.PB803
Автор lyutiy
ERISSON 28LEA20T2SM
Main TP.MS338E.PB803
Panel HV280WX2-260
CPU MSD6A338SXEG-005N
EMMC THG8MDG5D1LBAIL
17 раз скачали
(0 отзывов)0 комментариев
Обновлено
-
ERISSON 40FLES85T2SM TP.MS338E.PB803, EMMC KLM8G1GETF-B041
Автор darkmoon
ERISSON 40FLES85T2SM
Шасси TP.MS338E.PB803
CPU MSD6A338SXEG-ST
EMMC KLM8G1GETF-B041
Panel V400HJ6-PE1
Android 4.4.4
SW: ERISSON_shell_V400HJ6_PE1_C3_40DN4_HD_W18174
Прошивка считана лично с рабочего телевизора!
MX25L4006E в архиве присутствует, но она была чистая...
23 раза скачали
(0 отзывов)0 комментариев
Обновлено
-
ERISSON 60LES80T2, 5800-a6m88g-0p20
Автор LiOn_EyEs
ERISSON 60LES80T2, LC600DUJ-SGE1
Main 5800-a6m88g-0p10
NAND Flash TC58NVG1S3HTA00 (.BIN)
1 раз скачали
(0 отзывов)0 комментариев
Обновлено
-
Erisson 49LES68 NAND Dump
Автор manjak
Дамп NAND Erisson 49LES68 от производителя.
Майн 5800-A6M88G-0P00
5 раз скачали
(0 отзывов)0 комментариев
Обновлено
-
