Samsung UE43AU9070UXRU полный комплект дампов под UFPI и RT809H

   (2 отзыва)
VEK
 Поделиться

2 изображения

Информация о файле

Samsung UE43AU9070UXRU
панель: СY-SA043HGHY3V на планке: ST4251D01-B Ver.2.1

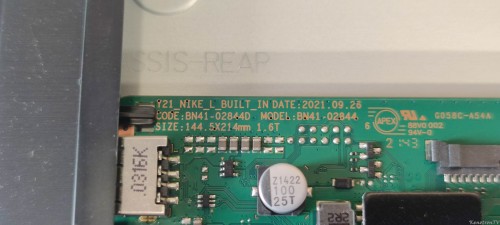

main: BN41-02844D BN94-16838Z
шасси: Y21_NIKE_L_BUILT_IN
проц: SDP19403 VER.01
EMMC: THGBMJG6C1LBAILзаменена на KLM8G1GETF-B041
версия ПО: T-NKLADEUC-2220.9,BT-S

THGBMJG6C1LBAIL слита RT809H (т.к. не получилось нормально слить на UFPI) и этот дамп зашит в KLM8G1GETF-B041.

Далее KLM8G1GETF-B041 слита на UFPI, поставлена в телевизор. Проверено, всё работает!

В комплекте два дампа EMMC под RT809H и под UFPI, eEPROM и два SPI.



Спойлер

SDMMC Тест контактов...Норма
UFPI тип сокета MMC, макс. шина 8-Бит
eMMC ID 1501003847544634520674D38C9CC521, DAT0-DAT7
eMMC Инфо Samsung '8GTF4R', size 7.28 ГиБ, SN 74D38C9C, Дек 2018
eMMC режим 8-Бит, Transfer режим, TI 1, Дрв. 0, частота 25МГц
eMMC детальная информация:
OCR 0xC0FF8080 (3V3/1V8)
CID 1501003847544634520674D38C9CC521 (Samsung 8GTF4R, SN 0x74D38C9C (1960021148), Дек 2018)
CSD D02701320F5903FFF6DBFFEF8E40400D
Ревизия устройства [192] 0x08 (MMC v5.1)
Тип устройства [196] 0x57 (SDR HS52, HS200, HS400)
Классы команд 0xF5 (Class 0, 2, 4, 5, 6, 7)
Скорость обмена 0x32 (26МГц)
Информация о конце жизни 0x01 (Норма)
Время жизни памяти типа A 0x01 (0-10% использовано)
Время жизни памяти типа B 0x01 (0-10% использовано)
Функция Reset [162] 0x01 (Постоянно включен)
Конфигурация загрузки [179] 0x48 (Загрузка с BOOT1, доступ к USER, ACK)
Шина загрузки [177] 0x02 (8-Bit SDR, Reset to 1-Bit)
Поддержка разделов [160] 0x07 (Да, ENH, EXT 0x03, SYS CODE, NON-PERS)
Разделы завершены [155] 0x00 (Нет)
Поддержка Reliable write [166] 0x14 (RPMB 8K, R/O)
FFU режим [443] 0x03 (Поддерживается, VSM)
Размер блока стирания 0x80000 (512 КиБ)
USER  раздел, размер 0x01D2000000 (7.28 ГиБ)
BOOT1 раздел, размер 0x0000400000 (4 МиБ)
BOOT2 раздел, размер 0x0000400000 (4 МиБ)
RPMB  раздел, размер 0x0000080000 (512 КиБ) Ключ аутентификации не записан
eMMC Дамп, 512 байт (USER)
00000000 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000010 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000020 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000030 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000040 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000050 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000060 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000070 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000080 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000090 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000C0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000100 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000110 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000120 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000130 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000140 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000150 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000160 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000170 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000180 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000190 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 80 00 | ................
000001C0 02 00 EE FF FF FF 01 00  00 00 7E F0 E8 00 00 00 | ..îÿÿÿ....~ðè...
000001D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 55 AA | ..............Uª
eMMC полный бэкап...7.29 ГиБ
Текущая папка 'E:\Прошивки\Samsung UE43AU9070UXRU\c KLM8G1GETF-B041'
Сохранение данных в Файл 'emmc_backup.txt'...Норма
Сохранение данных в Файл 'cid_backup.bin'...Норма
Сохранение данных в Файл 'csd_backup.bin'...Норма
Сохранение данных в Файл 'ext_csd_backup.bin'...Норма
Сохранение данных в Файл 'BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT1 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x7788B8AE
Завершено за 0.21 секунд(у). Скорость загрузки кода 18.96 МиБ/сек.
Сохранение данных в Файл 'BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT2 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x1147406A
Завершено за 0.21 секунд(у). Скорость загрузки кода 19.42 МиБ/сек.
Сохранение данных в Файл 'RPMB_0x0000000000_0x0000080000_backup.bin'...Норма
Чтение eMMC RPMB с адреса 0x00000000, размер 0x00080000...Норма
Контрольная сумма CRC32 0x75660AAC
Завершено за 0.11 секунд(у). Скорость загрузки кода 4.39 МиБ/сек.
Сохранение данных в Файл 'USER_0x0000000000_0x01D2000000_backup.bin'...Норма
Чтение eMMC USER с адреса 0x00000000, размер 0x1D2000000...Норма
Контрольная сумма CRC32 0xCB91F041
Завершено за 6 мин. 1 сек. Скорость загрузки кода 20.61 МиБ/сек.
Источник данных Файл 'E:\Прошивки\Samsung UE43AU9070UXRU\c KLM8G1GETF-B041\BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
eMMC раздел BOOT1 (4 МиБ)
Источник данных Файл 'E:\Прошивки\Samsung UE43AU9070UXRU\c KLM8G1GETF-B041\BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC BOOT1 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x7788B8AE
Завершено за 0.22 секунд(у). Скорость загрузки кода 18.52 МиБ/сек.
Источник данных Файл 'E:\Прошивки\Samsung UE43AU9070UXRU\c KLM8G1GETF-B041\BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
eMMC раздел BOOT2 (4 МиБ)
Источник данных Файл 'E:\Прошивки\Samsung UE43AU9070UXRU\c KLM8G1GETF-B041\BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC BOOT2 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x1147406A
Завершено за 0.23 секунд(у). Скорость загрузки кода 17.47 МиБ/сек.
Источник данных Файл 'E:\Прошивки\Samsung UE43AU9070UXRU\c KLM8G1GETF-B041\USER_0x0000000000_0x01D2000000_backup.bin'...Норма
eMMC раздел USER (7.28 ГиБ)
Источник данных Файл 'E:\Прошивки\Samsung UE43AU9070UXRU\c KLM8G1GETF-B041\USER_0x0000000000_0x01D2000000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC USER с адреса 0x00000000, размер 0x1D2000000...Норма
Контрольная сумма CRC32 0xCB91F041
Завершено за 3 мин. 36 сек. Скорость загрузки кода 34.42 МиБ/сек.



Спойлер

001:  USB : 4.72V
002:  Слишком низкое напряжение USB! Пожалуйста, проверьте, USB-кабель? Попробуйте использовать другой USB-порт или используйте внешний источник питания постоянного тока с напряжением от 9 до 12 В.
003:  Серийник:20171218094503-062844  ,PCB V1.80,Boot V1.00
004:  >------------------------------------OK---------------------------------------<
005:  «Чтение» отобразит диалоговое окно «Сохранить», «Запись» отобразит диалоговое окно «Открыть».
006:  Текущий выбор:EMMC_AUTO
007:  Модель адаптераRT-BGA169-01, 0.5, V1.x - V2.x, 11.5*13/10*11/12*16/14*18
008:  Вы выбрали БЫСТРЫЙ режим, он будет пропускать идентификацию и использовать совместимый с общим большинством производителей алгоритм.
009:  http://www.ifix.net.cn/thread-58747-1-1.html
010:  Загрузить алгоритм программирования устройства ......
011:  Лг·ЁёьРВіЙ№¦ЎЈ
012:  >------------------------------------OK---------------------------------------<
013:  Выберите партномер чипа.
014:  «Чтение» отобразит диалоговое окно «Сохранить», «Запись» отобразит диалоговое окно «Открыть».
015:  Текущий выбор:EMMC_AUTO
016:  Модель адаптераRT-BGA169-01, 0.5, V1.x - V2.x, 11.5*13/10*11/12*16/14*18
017:  Вы выбрали БЫСТРЫЙ режим, он будет пропускать идентификацию и использовать совместимый с общим большинством производителей алгоритм.
018:  http://www.ifix.net.cn/thread-58747-1-1.html
019:  Загрузить алгоритм программирования устройства ......
020:  Лг·ЁёьРВіЙ№¦ЎЈ
021:  >------------------------------------OK---------------------------------------<
022:  SyncFIFO Mode. Speed set to level 0.
023:  VCCIO: 3.3V
024:  С контактами все в порядке.Поехали!
025:  Идентифицирован подлинный адаптер!RT-BGA169-01,V2.5, SN: 20220514110026-S38556
026:  eMMC OCR: C0FF8080
027:  eMMC CID:  11010030303847423000A8692F4288
028:  eMMC CSD: D02700328F5903FFFFFFFFE7864000
029:  Chip ID:00010011,Chip Name:008GB0
030:  Chip Size: User=7456MB,Boot1=Boot2=4096KB,RPMB=4096KB.
031:  TOSHIBA EMMC°ж±ѕЈєV5.1.   10-20%µДКЩГьТС±»К№УГЎЈ
032:  E:\Прошивки\Samsung UE43AU9070UXRU\RT809H\EMMC_AUTO_4312\EMMC_AUTO_4312
033:  Старт чтения МС......
034:  .EXT_CSDСчитывание завершено, дамп сохранен.
035:  .BOOT1Считывание завершено, дамп сохранен.
036:  .BOOT2Считывание завершено, дамп сохранен.
037:  error
038:  .RPMBСчитывание завершено, дамп сохранен.
039:  . Начато чтение User-области, ожидайте, большой размер, наберитесь терпения ... ...
040:  Контрольная сумма данных буфера: 16bits_0x9EB4  32bits_0x90A59EB4 :
041:  Данные прочитаны и успешно проверены.
042:  Прошедшее время: 594.3 сек. _Средняя скорость 13175610 байт\сек.
043:  >------------------------------------OK---------------------------------------<
044:  SyncFIFO Mode. Speed set to level 0.
045:  VCCIO: 3.3V
046:  С контактами все в порядке.Поехали!
047:  Идентифицирован подлинный адаптер!RT-BGA169-01,V2.5, SN: 20220514110026-S38556
048:  eMMC OCR: C0FF8080
049:  eMMC CID:  11010030303847423000A8692F4288
050:  eMMC CSD: D02700328F5903FFFFFFFFE7864000
051:  Chip ID:00010011,Chip Name:008GB0
052:  Chip Size: User=7456MB,Boot1=Boot2=4096KB,RPMB=4096KB.
053:  TOSHIBA EMMC°ж±ѕЈєV5.1.   10-20%µДКЩГьТС±»К№УГЎЈ
054:  »єіеЗшФШИлExt_CSDОДјюЈєE:\ПРОШИВКИ\SAMSUNG UE43AU9070UXRU\RT809H\EMMC_AUTO_4312\EMMC_AUTO_4312.BIN.EXT_CSD
055:  Старт верификации МС......
056:  EXT_CSD: [179]_0xB3 = 0x48, [177]_0xB1 = 0x02, [162]_0xA2 = 0x01
057:  .E:\ПРОШИВКИ\SAMSUNG UE43AU9070UXRU\RT809H\EMMC_AUTO_4312\EMMC_AUTO_4312.BIN.BOOT1
058:  .BOOT1Верификация успешна.
059:  .E:\ПРОШИВКИ\SAMSUNG UE43AU9070UXRU\RT809H\EMMC_AUTO_4312\EMMC_AUTO_4312.BIN.BOOT2
060:  .BOOT2Верификация успешна.
061:  . Начата проверка User-области, ожидайте, большой размер, наберитесь терпения ... ...
062:  Верификация МС успешно завершена, прошедшее время: 601.3 сек., средняя скорость 13016236 байт\сек.
063:  >------------------------------------OK---------------------------------------<





Что нового в версии 26.09.2025 14:12   Просмотр изменений

Размещено

Для этой версии изменений нет.

  • Спасибо 2
 Поделиться
Предыдущий файл ARG LD43B6500, TP.SK516S.PB802, eMMC Дамп
Следующий файл DEXP-A431, MB-M9612-PW-CL-0157, C430Y21-M8, еММС

Обратная связь

Вы сможете написать отзыв только после скачивания файла.

Онищенко

Онищенко 13



Скачал дамп в надежде что по цвету матрас увяжется с таким же майном.

В моём случае матрица 1 в 1 только 50, у автора 43 экран. Я прошил 25q40, но к сожалению цвета не пришли в норму. Автору спасибо за дамп.


mitanbg

mitanbg 0



Записал дамп на новую микросхему EMMC, перевел панель в сервисный режим — телевизор ожил, всё работает отлично. Спасибо за рабочий конфиг!

  • Избранное

    • TCL 65С755 шасси 40-M653G1-MAD2HG дамп eMMC

      TCL 65С755 шасси 40-M653G1-MAD2HG дамп eMMC

      VEK опубликовал файл в eMMC, NAND FLASH FULL SET, , файл

      TCL 65С755
      панель: LVU650NDJL CS9W90 V2
      на планке: ST6451D08-6 Ver.2.1
      main: 40-M653G1-MAD2HG
      проц: MT9653BAKTAB
      eMMC: THGAMVGBT13BBAIL
      В прошивке включен звук на наушники,
      нужно переключить на внутренние динамики!

        • Спасибо
      • 0 ответов
      LiVan

      Выделил

      LiVan,
    • KENOTRONTV SPI REPAIR - восстановления дампов SPI платформ MStar / SunPlus

      KENOTRONTV SPI REPAIR - восстановления дампов SPI платформ MStar / SunPlus

      LiVan опубликовал тема в Программаторы, , тема

      KENOTRONTV TV SPI LAB — это не волшебная лампа Алладина и не программа с одной кнопкой «Починить всё».
      Это набор инженерных программных инструментов, который в умелых руках позволяет разобраться и восстановить практически любой SPI-дамп, если в нём сохранилось достаточно исходных данных или имеется подходящий донор.
      Раньше работа часто выглядела проще: запустил специализированную программу, загрузил дамп и ждёшь готового результата.
      Но если конкретная платформа не поддерживается, контрольная структура неизвестна или автоматический алгоритм не справился — дальше оставались HEX-редактор, сравнение файлов и собственный опыт.
      KENOTRONTV TV SPI LAB построен по другому принципу.
      Здесь мастер получает реальные инструменты:
      SPI Map, HEX Analyzer, Corruption Heatmap, Boot Chain, анализ Kernel/TEL/LZMA/CRC, проверку захвата SPI, сравнение с донором, Consensus, редакторы Factory/NVRAM, Patch Manager и другие режимы.
      Программа помогает найти проблему, проверить гипотезу и безопасно внести изменения, но окончательное решение принимает мастер.
      Изучайте дампы, сравнивайте, анализируйте, экспериментируйте и совершенствуйте свой опыт.
      Чем лучше вы понимаете структуру прошивки, тем больше возможностей даёт KENOTRONTV TV SPI LAB.
      • 54 ответа
      LiVan

      Выделил

      LiVan,

    • KENOTRONTV TV SPI LAB

      LiVan опубликовал файл в Программаторы, , файл

      KENOTRONTV TV SPI LAB 3.0
      Инженерный комплекс для анализа, проверки, сравнения и восстановления SPI-прошивок телевизоров.
      Программа предназначена для работы с полными дампами SPI Flash и позволяет не просто сравнивать прошивку с донором, а разбирать структуру BIN, находить повреждённые области, проверять контрольные суммы, модули, служебные данные и выполнять контролируемое восстановление родного дампа.
      Основные возможности
      автоматический анализ SPI BIN; определение платформы и структуры прошивки; автоматическая карта SPI: BOOT / KERNEL / MODULES / LOGO / FACTORY / NVRAM / KEYS; глубокий анализ MStar/TEL; проверка и распаковка LZMA-модулей; проверка CRC-32, SHA-256 и структуры контейнера; Corruption Heatmap — поиск подозрительных, пустых и повреждённых областей; Donor Compatibility Score — оценка совместимости донора; сравнение отдельных регионов с донором; поддержка нескольких доноров и анализ совпадений; безопасное автоматическое восстановление; ручной режим восстановления; SPI HEX Analyzer:
      HEX; ASCII; физические адреса; entropy; FF/00 %; CRC32; SHA-256; поиск строк; извлечение выбранного участка в отдельный BIN; сравнение выбранного региона с донором; анализ Factory / NVRAM / MAC / HDCP / CI / EEPROM; поиск основных и зеркальных служебных областей; Firmware Explorer; Boot Chain Analyzer; поиск и извлечение PNG/JPEG/BMP из прошивки; визуальный редактор регионов; HEX Editor; Patch Manager; ручное редактирование OLD → NEW; редактор Factory/NVRAM/Keys; редактор профилей платформ; повторная проверка BIN после ремонта; автоматическое создание технического отчёта.
      Главный принцип программы
      Максимально сохранять родной дамп телевизора.
      Если повреждён один сектор, модуль или несколько байт, программа старается восстановить
      только повреждённую область, не заменяя без необходимости весь BIN чужой прошивкой.
      Особое внимание уделяется сохранению индивидуальных данных аппарата:
      MAC;
      HDCP;
      CI Key;
      Serial;
      Factory;
      NVRAM;
      Panel Settings;
      EEPROM;
      пользовательских и заводских настроек.
      Работа с донором
      Наличие рабочего донора ещё не означает, что его можно полностью записывать в телевизор.
      Перед восстановлением программа анализирует совместимость и проверяет:
      размер SPI;
      платформу;
      структуру прошивки;
      Main;
      Project ID;
      DRAM;
      расположение модулей;
      Factory/NVRAM;
      служебные области;
      контрольные суммы.
      При низкой совместимости автоматическое восстановление может быть заблокировано.
        • Спасибо
        • Отлично!
      • 16 ответов
      LiVan

      Выделил

      LiVan,
    • Samsung UE65CU7100UXRU KANT_SU2E BN41-02992A комплект дампов

      Samsung UE65CU7100UXRU KANT_SU2E BN41-02992A комплект дампов

      VEK опубликовал файл в eMMC, NAND FLASH FULL SET, , файл

      Samsung UE65CU7100UXRU KANT_SU2E BN41-02992A
      панель: CY-BC065HGSV1H
      main: BN41-02992A KANT_SU2E
      проц: SDP20405 ver.00
      eMMC: KLM8G1GETF-B041
      24С512
      EN25Q40 - 2шт



        • Спасибо
      • 1 ответ
      LiVan

      Выделил

      LiVan,
    • HAIER 55 SMART TV S2 PRO, T.MT9602.731 LVU550CSDX EMMC KLMG1ETD

      HAIER 55 SMART TV S2 PRO, T.MT9602.731 LVU550CSDX EMMC KLMG1ETD

      mastel опубликовал файл в eMMC, NAND FLASH FULL SET, , файл

      HAIER 55SMART TV S2 PRO
      T.MT9602.731
      LVU550CSDX
      EMMC KLMG1ETD
      Полный бэкап с рабочей платы.
        • Отлично!
      • 0 ответов
      LiVan

      Выделил

      LiVan,
    Посмотреть все

  • Статистика Загрузок

    9 398
    Файлы
    2 911
    Комментариев
    1 694
    Отзывов
    Последний файл
    TCL 65С755 шасси 40-M653G1-MAD2HG дамп eMMC
    Автор VEK

    1    0

×
×
  • Создать...
