Samsung QE55Q700TAUXRU BN41-02752A NIKE_M_O_BUILT_IN, комплект дампов

   (0 reviews)
VEK
 Share

6 Screenshots

About This File

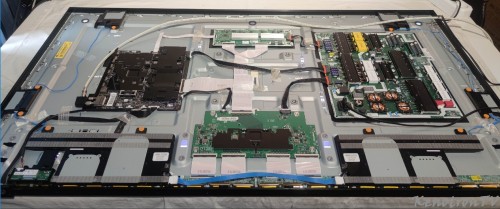

Samsung QE55Q700TAUXRU

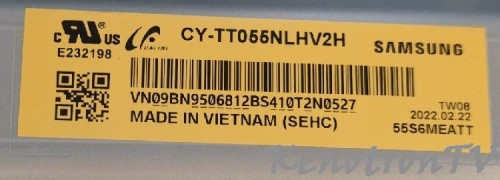

панель: CY-TT055NLHV2H

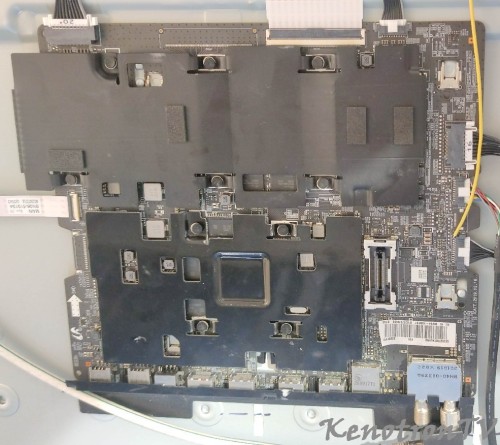

main: BN41-02752A NIKE_M_O_BUILT_IN
eMMC: KLM8G1GETF-041
W25Q40CL
24C512
W25Q32V(T-Con)

точки ISP позаимствованы, приложены

Спойлер

SDMMC Тест контактов...Норма
UFPI тип сокета MMC, макс. шина 8-Бит
eMMC ID 150100384754463452074981483757A5, DAT0
eMMC Инфо Samsung '8GTF4R', size 7.28 ГиБ, SN 49814837, Май 2020
eMMC режим 1-Бит, Transfer режим, TI 1, Дрв. 0, частота 52МГц
eMMC детальная информация:
OCR 0xC0FF8080 (3V3/1V8)
CID 150100384754463452074981483757A5 (Samsung 8GTF4R, SN 0x49814837 (1233209399), Май 2020)
CSD D02701320F5903FFF6DBFFEF8E40400D
Ревизия устройства [192] 0x08 (MMC v5.1)
Тип устройства [196] 0x57 (SDR HS52, HS200, HS400)
Классы команд 0xF5 (Class 0, 2, 4, 5, 6, 7)
Скорость обмена 0x32 (26МГц)
Информация о конце жизни 0x01 (Норма)
Время жизни памяти типа A 0x01 (0-10% использовано)
Время жизни памяти типа B 0x01 (0-10% использовано)
Функция Reset [162] 0x01 (Постоянно включен)
Конфигурация загрузки [179] 0x48 (Загрузка с BOOT1, доступ к USER, ACK)
Шина загрузки [177] 0x02 (8-Bit SDR, Reset to 1-Bit)
Поддержка разделов [160] 0x07 (Да, ENH, EXT 0x03, SYS CODE, NON-PERS)
Разделы завершены [155] 0x00 (Нет)
Поддержка Reliable write [166] 0x14 (RPMB 8K, R/O)
FFU режим [443] 0x03 (Поддерживается, VSM)
Размер блока стирания 0x80000 (512 КиБ)
USER  раздел, размер 0x01D2000000 (7.28 ГиБ)
BOOT1 раздел, размер 0x0000400000 (4 МиБ)
BOOT2 раздел, размер 0x0000400000 (4 МиБ)
RPMB  раздел, размер 0x0000080000 (512 КиБ) Счетчик 336 (0x150)
eMMC Дамп, 512 байт (USER)
00000000 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000010 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000020 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000030 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000040 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000050 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000060 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000070 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000080 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000090 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000C0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000100 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000110 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000120 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000130 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000140 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000150 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000160 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000170 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000180 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000190 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 80 00 | ................
000001C0 02 00 EE FF FF FF 01 00  00 00 7E F0 E8 00 00 00 | ..îÿÿÿ....~ðè...
000001D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 55 AA | ..............Uª
eMMC полный бэкап...7.29 ГиБ
Текущая папка 'E:\Прошивки\QE55Q700TAUXRU\emmc'
Сохранение данных в Файл 'emmc_backup.txt'...Норма
Сохранение данных в Файл 'cid_backup.bin'...Норма
Сохранение данных в Файл 'csd_backup.bin'...Норма
Сохранение данных в Файл 'ext_csd_backup.bin'...Норма
Сохранение данных в Файл 'BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT1 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0xBAC15A78
Завершено за 0.66 секунд(у). Скорость загрузки кода 6.04 МиБ/сек.
Сохранение данных в Файл 'BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT2 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x1147406A
Завершено за 0.66 секунд(у). Скорость загрузки кода 6.06 МиБ/сек.
Сохранение данных в Файл 'RPMB_0x0000000000_0x0000080000_backup.bin'...Норма
Чтение eMMC RPMB с адреса 0x00000000, размер 0x00080000...Норма
Контрольная сумма CRC32 0x98911954
Завершено за 0.33 секунд(у). Скорость загрузки кода 1.5 МиБ/сек.
Сохранение данных в Файл 'USER_0x0000000000_0x01D2000000_backup.bin'...Норма
Чтение eMMC USER с адреса 0x00000000, размер 0x1D2000000...Норма
Контрольная сумма CRC32 0x606C9CC2
Завершено за 20 мин. 45 сек. Скорость загрузки кода 5.99 МиБ/сек.
eMMC раздел BOOT1 (4 МиБ)
Источник данных Файл 'E:\Прошивки\QE55Q700TAUXRU\emmc\BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Источник данных Файл 'E:\Прошивки\QE55Q700TAUXRU\emmc\BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC BOOT1 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0xBAC15A78
Завершено за 0.67 секунд(у). Скорость загрузки кода 6 МиБ/сек.
eMMC раздел BOOT2 (4 МиБ)
Источник данных Файл 'E:\Прошивки\QE55Q700TAUXRU\emmc\BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Источник данных Файл 'E:\Прошивки\QE55Q700TAUXRU\emmc\BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC BOOT2 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x1147406A
Завершено за 0.66 секунд(у). Скорость загрузки кода 6.03 МиБ/сек.
eMMC раздел USER (7.28 ГиБ)
Источник данных Файл 'E:\Прошивки\QE55Q700TAUXRU\emmc\USER_0x0000000000_0x01D2000000_backup.bin'...Норма
Источник данных Файл 'E:\Прошивки\QE55Q700TAUXRU\emmc\USER_0x0000000000_0x01D2000000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC USER с адреса 0x00000000, размер 0x1D2000000...Норма
Контрольная сумма CRC32 0x606C9CC2
Завершено за 20 мин. 47 сек. Скорость загрузки кода 5.98 МиБ/сек.
