XIAOMI L50M5-5ARU, TD.MS6886.793 Damp eMMC + spi T-Con

   (0 reviews)
avdalev
 Share

6 Screenshots

About This File

XIAOMI L50M5-5ARU

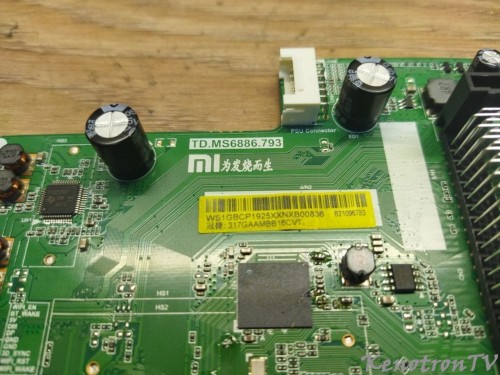

Main: TD.MS6886.793
CPU: MSD6886NQGA-8-00H4
eMMC: HGBMJG6C1LBAIL

Лог:

Спойлер

Using:
1bit bus
EMMC timing (48MHz)
Use Fixed Block operation
Using Ignore Errors
eMMC OCR 0xC0FF8080 after 2 attempts
Send CMD1(SEND_OP_COND) error!
eMMC (0) CID = 11010030303847423000724AAA4CA7 (AF)
Send CMD2(ALL_SEND_CID) error!
Found 1 eMMC device(s)
eMMC CSD = D02700328F5903FFFFFFFFE7864000
eMMC: Version 4.xx
eMMC: Maximum speed 26,00 MHz
eMMC: Read Block Length 512 byte
eMMC: Write Block Length 512 byte
eMMC: Card High Capacity
eMMC: CSD User Partition Size = 1073741824 Byte
eMMC: WP Status True
eMMC: WP Size 8 erase groups
eMMC: Permanent WP is False
eMMC: Temorary WP is False
Valid mode SDR 1 bit
SET: Using HS Timing
eMMC: EXT_CSD:
000000000000000101013F3F0103007F
0003010000FFFFFFFF01000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
0000000000000000000000011F000000
00000000000000000000000000000000
00000000000000000000000000000000
00000005010808010000000000000000
0003CC000010000A3200000000001E01
55AABBBB0064000155FBFF0700200808
07010107090A141000E9000001007800
46001E004444AAAA0A0A1F5700020008
00000000000001010000000008000A00
00000000000000201F15000000010007
0003A400000000000000000000000000
00000000000000000000000000010000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
0100000A000000000000000000000000
00000000000000000000000000000000
00000000000000748000007480000339
00000000000000000000000000000000
eMMC: DRIVER_STRENGTH 1F
EXTCSD: Device support 4K sector
EXTCSD: Current sector size 512 byte
EXTCSD: Device support HS SDR 26MHz
EXTCSD: Device support HS SDR 52MHz
EXTCSD: Device support HS DDR 52MHz 1.8V
EXTCSD: Device support HS200 SDR 1.8V
EXTCSD: Device support HS400 DDR 1.8V
EXTCSD: Device performance 8/52 R - Class-O (36.0MB/s)
EXTCSD: [162] EXT_CSD RST_n постоянно включен
EXTCSD: [225] ACC Size = 65536 byte
eMMC: EXT_CSD User Partition Size = 7818182656 Byte
eMMC: Version 5.1
Enhanced Strobe mode (HS400) = 0x1
EXTCSD: [493] FFU SUPPORTED MODES = 0x1
EXTCSD: [492] FFU FEATURES = 0x0
EXTCSD: [491] FFU OPERATION CODE TIMEOUT = 0x0
EXTCSD: [491] FFU OPERATION CODE TIMEOUT = 0x0
EXTCSD: [487] FFU ARGUMENTS = 0xFFFFFFFF
EXTCSD: [302] FFU NUMBER OF FW SECTORS CORRECTLY PROGRAMMED = 0x0
EXTCSD: [266] OPTIMAL_READ_SIZE = 0x8
EXTCSD: [265] OPTIMAL_WRITE_SIZE = 0x8
EXTCSD: [262] DEVICE VERSION = 0.0
EXTCSD: [254] FIRMWARE_VERSION = 0000000000000003
EXTCSD: [169] FW CONFIG = 0x0
EXTCSD: [179] PARTITION CONFIG = 0x8
EXTCSD: [177] BOOT BUS WIDTH = 0xA
Раздел Boot1 используется для загрузки
x8 (sdr/ddr) используется при загрузке
EXTCSD: Device support partitioning features
EXTCSD: Device support enhanced technological features
EXTCSD: Device support extended partitions attribute
EXTCSD: Device support cache (4096 kbits)
EXTCSD: [167] REL Write supported (0x1F)
EXTCSD: [222] REL sectors (1)
EXTCSD: [166] RPMB Support 8K transfer
EXTCSD: [231] SEC features = 0x55
Secure purge operations are supported
Device supports the automatic erase operation on retired defective portions of the array
Device supports the secure and insecure trim operations
Device supports the sanitize operation
eMMC: Erase Group Size = 512 KByte (1024 blocks)
eMMC: Boot partition size 4194304 byte
eMMC: RPMB partition size 4194304 byte
RPMB: Use correct key to read/write! (82)
eMMC MID = 0x0011, OEM ID = 0x0001 (Toshiba)
eMMC Product Name = 008GB0
eMMC Name = THGBMJG6C1LBAIL
eMMC Serial number = 0x724AAA4C
eMMC Revision = 0.0
eMMC Date 10/2020

----- eMMC 5.0 Health info -----
-> Pre EOL value = 1 (0x1)
Pre EOL -NORMAL- status
-> Life Time SLC value = 5 (0x5)
40- 50% device life time used
-> Life Time MLC value = 0 (0x0)
Unknown device life time!

VCC 3,26V/213/59mA
VIO 2,00V/18mA

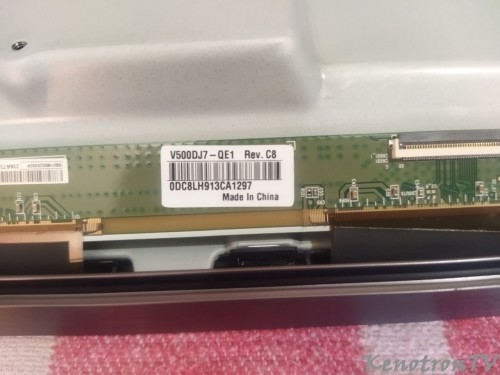

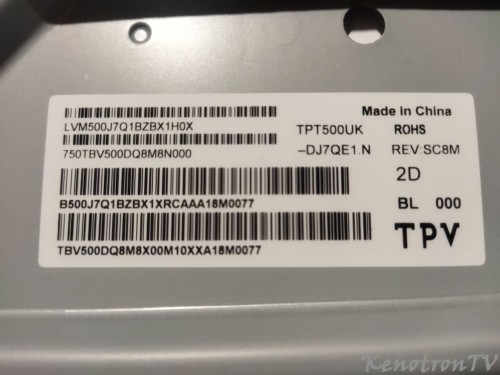

Panel: V500DJ7-QE1 Rev.C8 \ TPT500UK-DJ7QE1.N

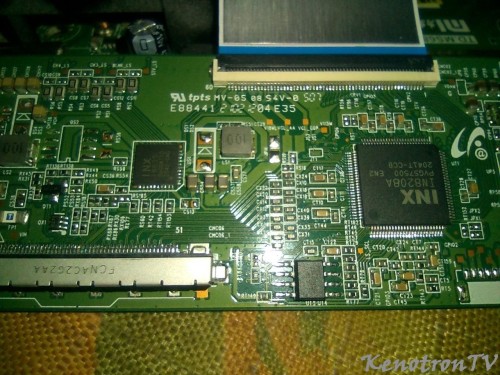

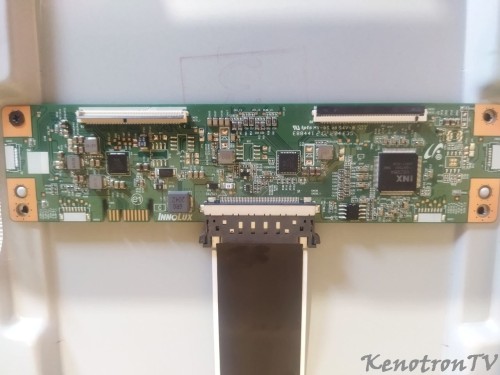

T-Con: MV-0S 08 S4V-0 (???)
SPI T-Con: MX25V4035F

What's New in Version 07/10/2026 08:23 PM   See changelog

Released

No changelog available for this version.
