20-ALCH930-10-0X General 32GL28, MTK8223LFMU FLASH-MX25L1606

Используется PIC12F629 или PIC12F675. Прошивки под каждый контролер свои.
Назначение кнопок
Кнопка S1 - IN START (OK-OK)
Кнопка S2 - 0 (кнопка нуль для старых прошивок код был 0000, для новых 0413 и эта кнопка уже не актуальна, я не использовал)
Кнопка S3 - назад (Return/Ext)
Кнопка S4 - EZ ADJUST (MENU-MENU)
прошивки.rar
serLG_LAY6.rar

PS. Сильно не пинайте, с радиусом действия огорчу. Так как он 5-10 см...

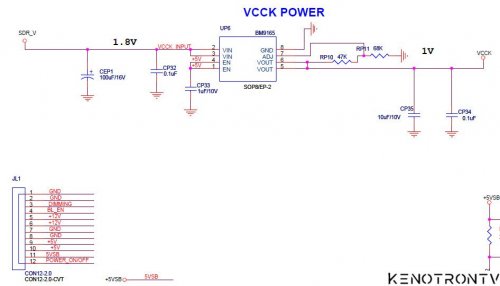

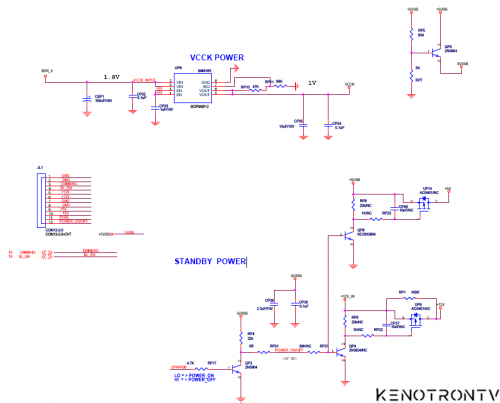

ORION - OLT-32202
Main: TP.S512.PB83
Panel: V320BJ7-PE1
Flash: GD25Q64
Неисправность TV на видео, телевизор включается и виснит на заставке, на пульт не реагирует,
В архиве 100% рабочий  дамп Spi Flash для прошивки программатором.


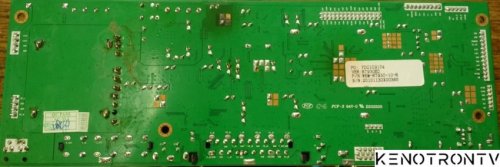

SUPRA STV-LC42T400FL (V1N06)
Main HK.-T.SP9202P53

Драйвер подсветки OB3350CP
Неисправность:
В ТВ отключается подсветка, звук и изображение остается, на матрице MENU рассмотреть можно.
Отключение подсветки происходит произвольно, может сразу подсветка потухнуть а может полчаса отработать.( со слов клиента)
В мастерской:
При поступлении в ремонт тв отработал минут 5 и подсветка отключилась.
Решение проблемы пришло не сразу.
Первое на что подумал - светодиоды!
Открыл крышку, проверил напряжение на OB3350CP

Все напряжение в норме, когда подсветка работает!
Когда отключается подсветка напряжение на 2 ноге 0 вольт
Решил вскрыть панель глянуть на светодиоды...
Проверка прибором результата точного не выявила, вроде все светодиоды в норме по току большого расхождения нет, все планки отлично светятся.
Единственное что насторожило и бросилось в глаза, это место во круг диодов, явно подгорело, на одних планках более заметно, на других менее.
Вообщем снова все планки установил на панель и включил без матрицы! УПсс... Светодиоды моргнули и не засветились.
А ведь до того как разобрал панель подсветка работала две или три минуты и выключалась.
Снова проверил ВСЕ! Ни каких проблем все норм. Решил проверить каждый светодиод отдельно на потребление тока, ни каких критических различий не нашел.
Что же может быть? Телевизор работал, лично принимал в ремонт и вместе с клиентом видел идеальное изображение.
А теперь все светодиоды вспыхивают и сразу гаснут, светодиод на панели тв горит зелёным, то есть тв остается в рабочем режиме, его можно выключить с ПДУ и снова включить, тогда снова подсветка включится и резко выключится, время не более 2 сек.
Проверил ещё раз напряжение на драйвере OB3350CP все в норме, кроме напряжения на 2 ноге там оно появляется на секунду и сразу пропадает.
Решил что проблема в самой микросхеме или в светодиодах. Драйвера такого в наличии не было, решил поменять светодиоды на новые, благо что купил недавно.
Далее замена светодиодов результата не дала, все тоже самое, подсветка мигает и сразу тухнет.
Купил две OB3350CP, поменял по очереди все две, но результат тот же.
Решил что проблема с майном, но для очистки совести решил проверить ещё раз всю обвязку OB3350CP. Очистил клей на разъемах подключения подсветки там тоже есть резисторы, промыл все спиртом и давай под микроскопом все по кругу.... все норм!

Только один резистор вызвал сомнение, по маркировке он 01C (10 kΩ) а вот на проверку на Омы ведет себя странно то увеличивается, то уменьшается до нормы 10 kΩ.
Ещё раз все помыл и пропаял данный резистор и Наконец то он ушёл в MΩ.

Все ремонт завершен, тв собран и поставлен на прогон!
На фото проблемный резистор выделил, схемы во время ремонта не было, так прозвонил вроде на третью ногу OB3350CP.

Вообщем ничего нового, кто не работает тот и не ошибается)) Просто ремонт..., я думаю в этом шасси это будет очередная типовуха благодаря качеству резисторов с маркировкой 01C.


Chassis: L*23E/L*23G/L*23J
EAX64503906(1.0)
eMMC SANDISK SDIN5D2-4G
SoC: LG1152D-B2
AUX_SoC: LG1152AN-B2
SUB_MiCOM: R5F100GEAFB
FRC: LG1132
Дампы сняты с полностью рабочего ТВ .

DEXP H39D8000Q
main CV338-U42
eMMC Samsung KLM8G1GETF
Проц MSD6A338
Panel LC320TA2A
Прошивка eMMC все разделы.Полностью с рабочего ТВ.
