T-CON LSF320HN02

(0 отзывов)

Автор Anatos

Найти другие файлы

Подписчики 0

2 изображения

Информация о файле

T-CON LSF320HN02

Наклейка:

LSF320HN02

SK98BN950

0854AD2U4

D434164

Надпись на плате:

Model:13Y FHD_60Hz_V02

Code-No:BN41-01938B

Model:BN41-01938

Микросхемы:

RT6905

CQW

EMQ4F

Samsung Display

LTF60B0

NFM15100DAK110

SM4181

Память:24C64LP

Контрольные точки:

VINI_12 = 12V

AVDD = 17V

VONE = 31V

HAVDD = 8,5V

VSS = -5.4V

VCS3 = 6.8V

VOFFE_10.6V = ??? не нашёл.

VCC 1.8V

VCC 3.3V

T-CON применяется в:

LED TV Samsung UE32F6200AK

Код модели:UE32F6200AKXRU

Версия:TD01

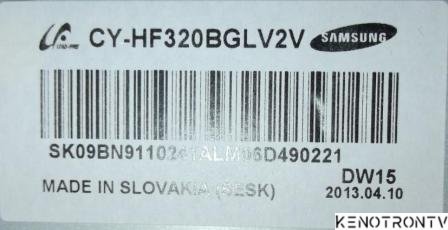

Матрица: CY-HF320BGLV2V
