NO NAME TV 1501-1901W, 416A-2GLI

   (0 отзывов)
LiVan
 Поделиться

2 изображения

Информация о файле

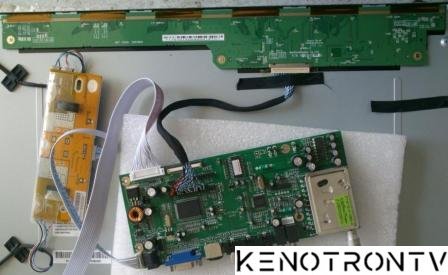

NO NAME LCD TV 1501-1901W

ШАССИ B.PT361G 8342

скаллер NT68625MFG-128

EEPROM 416A-2GLI. 24C16

PANEL M190MWW1 -201

Звуковой процессор SC7313

AUDIO TEA2025

VIDEO TB1334FG

TUNER ET-6T1E-LF-108W-A

Прошивка 24c16 LCD TV NO NAME 1501-1901W (шасси B.PT361G 8342)

Неисправность:

Нет видео изображение с НЧ входа и ВЧ. Причина кор замыкание на выходе стаблизатора U1 7809, на входе U1 12.5в.

Был в КЗ конденсатор по питанию 9в E6 47MF 16V

заменил кондер питания появился изображение.
