China LCD TV

Авторизация

79 файлов

  1. NordStar NSTV-3202, TP.SIS231.PT85, CX315ELEDM

    NordStar NSTV-3202
    Panel CX315ELEDM
    Main TP.SIS231.PT85
    Flash W25Q64F
    Cлито DreamPro
    Напряжение питания линеек 51v.

    6 раз скачали

    0 комментариев

    Обновлено

  2. ARTEL 43AF90G TP.MS3663S.PB781

    Artel-43AF90G
    Main:TP.MS3663S.PB781(3MS663L0S2A)
    Panel:LC430DUY-SHA1
    Flash;25q64
    СPU/MCU-под радиатором

    0 раз скачали

    0 комментариев

    Отправлено

  3. HARPER 22F470T

    Прошивка U7(25Q64) HARPER 22F470T   Main HK.T.RT2957P65  Panel mode 22L8A

    0 раз скачали

    0 комментариев

    Отправлено

  4. Starwind SW-LED32R301BT2

    Starwind SW-LED32R301BT2
    Main (моношасси): CV512H-U42
    Flash: 25Q64JVSIQ
    Маркировка на панели отсутствовала.
    По информации из интернет источников матрица - CV315PW07S
    Маркировка процессора затёрта

    0 раз скачали

    0 комментариев

    Отправлено

  5. NESONS 24R590T2

    0 раз скачали

    0 комментариев

    Отправлено

  6. Blaupunkt BLA-50_211I-GB-5B-FHBKUP-EU

    Main T.MSD309.B81C
    Matrix V500HJ1-LE8 REV C1
    Flash GD25Q32B

    0 раз скачали

    0 комментариев

    Отправлено

  7. TISSO LED 4225(FHD), 25Q32

    Cчитал с рабочего телевизора через VCA программатором RT809F
    Указать майн и панель не могу: не нашёл обозначений.

    0 раз скачали

    0 комментариев

    Обновлено

  8. IRYDER LED37R500

    Main TP.SIS231.P83 C13116
    Matrix LC370EUN-SEM3
    Tcon FHD TM120 VER 0.3
    Flash W25Q64B

    2 раза скачали

    0 комментариев

    Обновлено

  9. SAMSUNG 32 D-LED TV DISPLAY P75-3463GSXV6.0

    причина горит красный индикатор нет пуска ,прошифку негде не нашел свой родной считал и на новый памят прошивал телик зароботал нормально

    1 раз скачали

    0 комментариев

    Отправлено

  10. BUSH LED 32DVDW, T.MSD306.69A

    Bush
    Model: LED32DVDT
    Chassis: T.MSD306.69A
    Считал лично в 2015 году панель не записал

    1 раз скачали

    0 комментариев

    Обновлено

  11. TELE System PALCO 22/L07

    TELE System PALCO 22/L07

    MB: JUG7.820.553-4 LS15 2009
    CPU: MST серия под радиатором
    SPI: считано через VGA порт
    PANEL: M216H1-L01

    0 раз скачали

    0 комментариев

    Обновлено

  12. CHANGHONG E32F2A9EC

    CHANGHONG E32F2A9EC
    Шасси (Main Board): L18 JUG7.820.1100 2011.08.05
     Panel:LD320AGB-A2

    0 раз скачали

    0 комментариев

    Отправлено

  13. EPLUTUS TV china

    EPLUTUS TV china
    Шасси (Main Board) RXD-HDTVC1549B-MSD3463GU_MB00.pcb
    Panel LTN150PF-L04
    Программатор EZP2010
    Прошивка с читана лично ,проверена пере прошивкой.

    2 раза скачали

    0 комментариев

    Обновлено

  14. DEXP 28A3100

    DEXP 28A3100
    Panel CX275DLEDM
    Шасси (Main Board) CH59SH-E32
    DEXP 28A3100 GD25Q32.rar

    3 раза скачали

    0 комментариев

    Обновлено

  15. CHANGHONG E22B898AB

    CHANGHONG E22B898AB
    MAIN: JUG7.820.1060-2
    PANEL: ECG215BH-LC2
    FLASH: Q32A-100HIP
    CPU: MST6E181VS-LF-Z1

    2 раза скачали

    0 комментариев

    Отправлено

  16. CHANGHONG E19B868AB

    CHANGHONG E19B868AB LS09

    Panel: ECG185O1-L04
    Invertor: JUG7.820.846-4
    PSU: PW52057B REV:01
    Main: JUG7.820.1144-1 LS09
    CPU: MST6E181VS-LF-Z1
    TUN: CDT-3FP2I2-34
    AUD: YD1517P
    В архиве:
    SPI Flash: EN25Q32

    3 раза скачали

    0 комментариев

    Отправлено

  17. CHANGHONG E32B868A

    CHANGHONG E32B868A

    Panel: ECG320BB-LCN(SP)
    T-con: HV320WXC-100_C-PCB-X0.1
    LED Backlight: SLED 2011CHA320_7020_50_REV1.0
    PSU: R-HS060D-3HF01
    Main: JUG7.820.1221 868M
    В архиве:
    SPI Flash: W25Q32

    7 раз скачали

    0 комментариев

    Отправлено

  18. LCD TV ACER AT1930

    LCD TV ACER AT1930

    Panel: M190A1-L0A
    PSU: 715T2783-1-3
    Main: 715T2849-1
    В архиве:
    SPI Flash: MX25L8005
    EEPROM: 24_32

    2 раза скачали

    0 комментариев

    Отправлено

  19. Doffler 40CF59-T2

    Doffler 40CF59-T2
    Main Board: TP.MS3463S.PB801
    CPU: MSD3463GSA-SW
    SPI FLASH: GD25Q64(UF1_SUM=C0C1)
    Panel: JHD400DF-E31

    1 раз скачали

    0 комментариев

    Отправлено

  20. TV ЖК NOVEX NL-2092

    TV ЖК NOVEX NL-2092

    MAIN BOARD: JUJ7.820.135
    Шасси: LS07-CHN-Ver6.0
    CPU: TDA15063H/N1C06
    Video: MST518BV-LF
    AUDIO: TDA1517ATW = 2шт. по одной на канал
    PANEL: HT201V01-101
    EEPROM: U4_ 24C32
    В архиве три прошивки
    backup_eeprom_001.bin = U4=24C32
    backup_UOC_001.hex = внутренняя память TDA15063
    temp_backup.bin = внутренняя память TDA15063
    Считанные программатором Postal2 VCT-Jig Micronas
    Подключился к 24С32
    Прошивки проверены, рабочие
    Были два одинаковых телевизора в ремонте, один со сгоревшим БП, а у второго изображение еле еле просматривалось, хотя служебная информация на экране показывала четко. Замена прошивки помогла.

    3 раза скачали

    0 комментариев

    Отправлено

  21. DEX LE-2200 chassis T.VST26.7A

    Main Board: T.VST26.7A
    SPI Flash: 25Q80BVSIG
    Matrix: CLAA215FA04

    3 раза скачали

    0 комментариев

    Отправлено

  22. LED Changhong E32F868EC, JUG7.820.1100, ECG320BB-LC7

    LED Changhong E32F868EC
    Panel ECG320BB-LC7
    Main JUG7.820.1100
    Flash U 205 Q32A-100HIP
    T- con HV320WXC-100_C-PCB-X0.1

    4 раза скачали

    0 комментариев

    Обновлено

  23. PANASONIC, HC-791-HN00C

    PANASONIC, HC-791-HN00C
    Main HC-791-HN00C
    CPU под радиатором
    Flash F80-100NCP
    Panel Стикер: B0271TP02 73516599
    На шлейфе: QPWBM0208TPZZ
    Tuner QSD-MT-S77-1
    Слито DreamPro

    1 раз скачали

    0 комментариев

    Отправлено

  24. CHANGHONG CH22E718W

    CHANGHONG CH22E718W
    Panel CLAA215FA04

    6 раз скачали

    0 комментариев

    Обновлено

  25. BlauPunkt B55FC188B1K, T.MSD309.B81C, W25Q32

    BlauPunkt B55FC188B1K
    POWER ASSY: MP118FL Rev.1.1
    MAIN: T.MSD309.B81C 12176
    CPU под радиатором
    SPI FLASH: W25Q32
    РАЗГОН : PL.MS6M30.1B-1 11375
    LCD PANEL: LTA550HJ12
    Слито EZP2010

    0 раз скачали

    0 комментариев

    Обновлено

Авторизация
  • Статистика Загрузок

    5 502
    Файлы
    131
    Комментариев
    704
    Отзывов

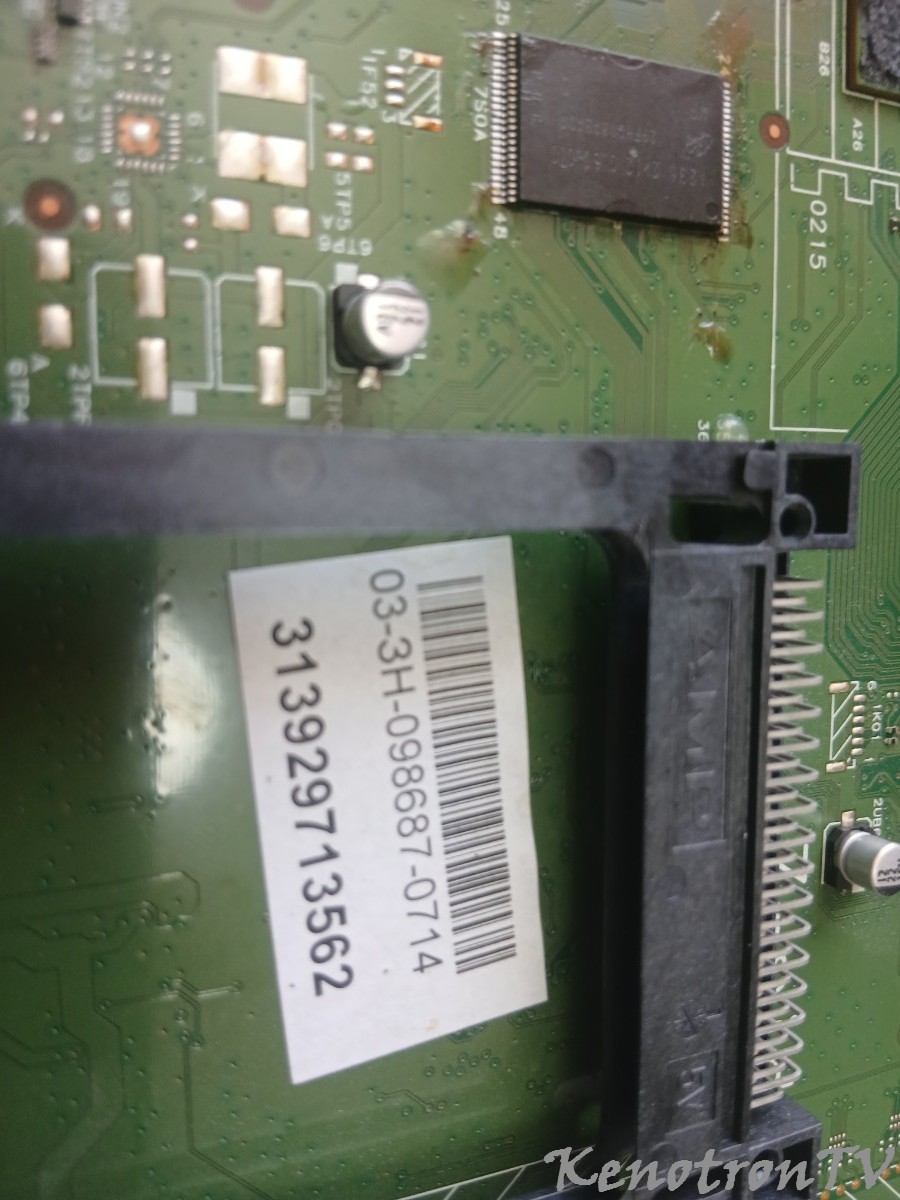

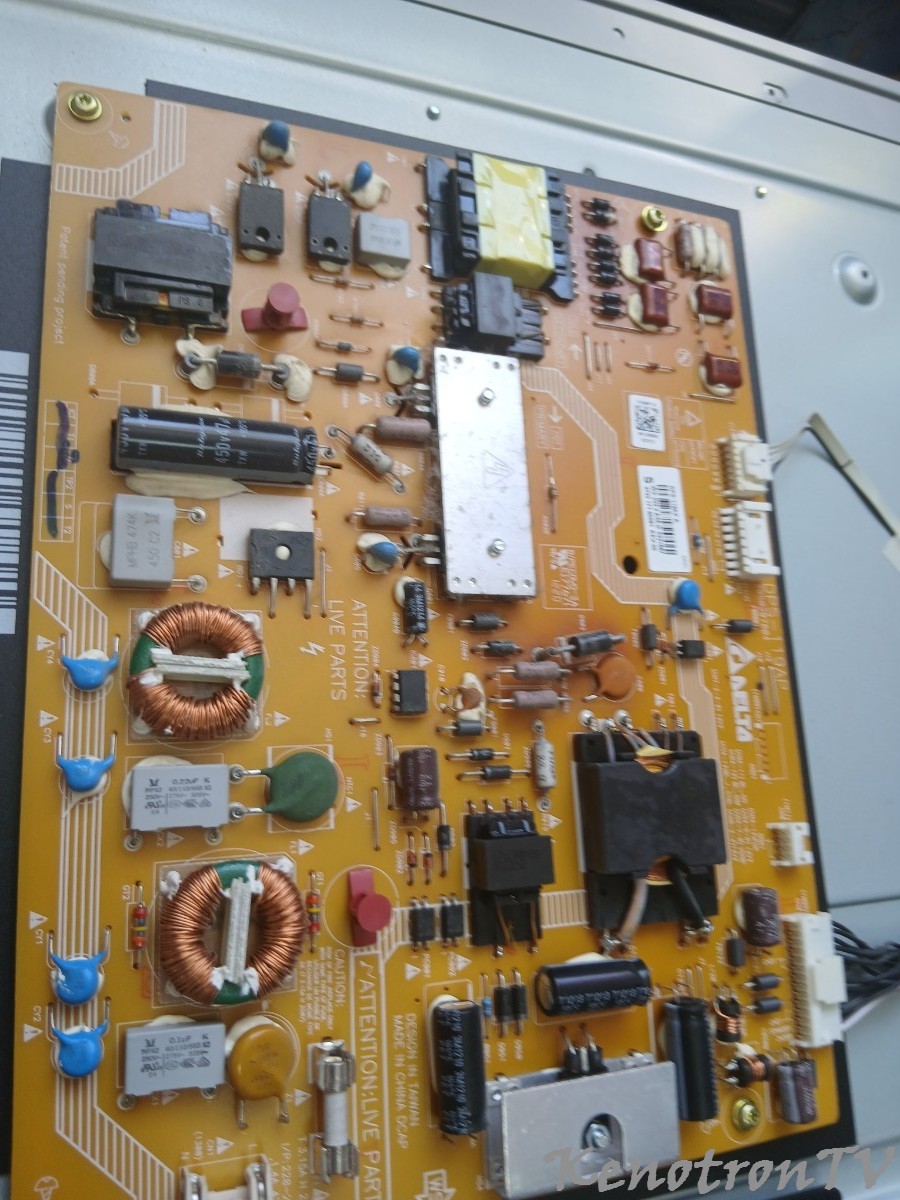

    Последний файл
    От pmaikl

    4    0

  • Избранное

    • My Dean 2353 нет картинки, нет изображения
      ШГУ NISSAN X-TRAIL MYDEAN 2353

      scaler PCB-S90B2-V1.04

      main PCB-S90Z3(7706) V1.14

      DVD S90H2-V1.02

      CPU MT3360BICG

      MCU ARM 32F100

      NAND SAMSUNG K9F1G08U0E
      Неисправность: нет картинки, музыка играет
      При осмотре было обнаружено что отсутствует питание подсветки, было 5 вольт - должно быть 8,5. Подсветка формируется микросхемой U8 (1072 T402) .

      Напряжение когда подсветка работает 1. (4,72)  2. (0)   3. (0)    4. (4.95)   5. (8.71)  6. (5.00)
      Напряжение когда нет подсветки            1. (5.20)  2. (0)   3. (0)     4. (0)      5. (5.15)      6. (5.20)
      1 день.
      При принудительной подачи питания на подсветку с лбп, картинка есть, сенсор работает, кнопки тоже.
      Сначала думал не мучиться и поставить китайски драйвер подсветки. Но магнитола перестала реагировать на кнопки, сенсор работал.
      При включении появлялась надпись Pleas insert APP Cart

      Решил прошить через карту памяти. Прошивка состоит из двух частей. Первая часть прошивает OS, вторая обновляет APP.
      Первая часть прошилась без нареканий, вторая часть выдает ошибку при прошивке MCU.
      2 день.
      Отключил DVD привод. Установил SD карту с прошивкой APP. Прошивка прошилась успешно, без ошибок.Подсветка есть, кнопки работают. Нареканий по работе пока не выявлено.

      Замеры на майне.
      L805 (5.0)
      F4 (12.0)
      U8 mp1584 1.(5.06) 2.(3.02) 3.(1.09) 4. (0.84) 5.(0) 6.(0.4) 7.(11.85)  8.(9.96)
      EC36 5.06
      EC39 5.25
      U6 LD1117AG 3.3  1.(0)  2.(3.3)  3.(5.29)
      U13 UTC 78D09L 1.(11.92) 2.(0)  3.(9.38)
      U22 UTC 78D05L 1.(9.38)  2.(0)  3. (5.04)
      U12 UTC MC4558L 1.2.3.(4.72) 4.(0) 5.6.7.(4.72) 8.(9.39)
      U702  UTC 78D05L 1.(10.33) 2.(0) 3.(5.04)

      ПРОШИВКА (инструкция в архиве)



      Ребята если есть у кого мысли по данной ситуации отпишитесь. Пока стоит на прогоне... толи закончен ремонт, толи нет...
      • 5 ответов
    • SAMSUNG UE32H5303AK
      SAMSUNG UE32H5303AK
      HIGH_NT14M_UNION_WW
      CY-DF320BGLV1V
      EEPROM 24C256
      KLM4G1FEA(1100.1)
      SPI  Winbond W25Q40CL
      • 0 ответов
    • Samsung UE42F5000AKXRU - Изображение вверх ногами
      Здравствуйте дорогие мастера, друзья. Хочу получить от вас помощь. Если что прошу не ругать сильно! Принесли мне на ремонт телевизор Samsung UE42F5000AK с дефектом отсутствия изображения. Посветив фонариком я понял что все дело в подсветке. Ремонт проделал стандартный, все как обычно. Телевизор дал изображение, все как обычно.

      Данные телевизора ниже:
      Main Board: Маркировка на плате BN41-01955B, маркировка по бирке BN94-06783Q
      TV Tuner: BN40-00262A
      CPU: SEMS29
      FLASH: Winbond 25Q40CLSIP (IC902)
      Звуковой чип: NTP-7412S
      PSU: L42SFV_DSM (BN44-00609F)
      Матрица:HF420BGA-B1

      При сборке решил слить прошивки с телевизора для заливки их на кенотрон, так как прошивок для этой версии модели нету на сайте, да и в интернете именно на эту майн ничего я не нашёл. Программатора для слива EEprom у меня еще нету, да и если честно без надобности он мне, но не суть в этом! Отпаял я с майн платы чипы под маркировками:

      1-Winbond 25Q40CLSIP (позиционный номер на боарде IC902),
      2-S24C25 (позиционный номер на боарде IC904),
      3-S24C02 (позиционный номер на боарде IC703,

      Дампы считанные с чипов я сохранил! Чипы я не стирал, только считал с них данные. После установки чипов у телевизора появились ниже перечисленные проблемы:
      1 - логотип Samsung который показывается при включении телевизора то перевёрнутый вверх ногами то нормальный. Раз на раз не приходиться,  но чаше вверх ногами!!!
      2 - телевиденье или любой другой контент который смотриться на экране стабильно показывается вверх ногами.
      3 - при каждом включении телевизор требует зайти в сервисное меню и указать Тип, Локальные настройки и цветовую опцию фона, на английском!
      4 - меню телевизора на английском языке, русский язык пропал, его нету вообще!
      5 - звук в колонках отсутствует, но при подсоединении наушников, в них звук есть.

      Проделанные мной работы по исправлению этих проблем следующие:

      1 - я отпаял и залил на чипы их родные дампы, которые я сохранил у себя на компьютере. ЭТО НЕ ПОМОГЛО!
      2 - Я заходил в сервисное меню телевизора, что бы указать требуемые данные, указываю их, выключаю телевизор, жду 20 сек и включаю его. Телевизор по прежнему требует указать Тип, Локальные настройки и цветовую опцию фона! Опять выключаю телевизор и включаю его в сервисном меню, а там опять все как будто я ничего не указывал там, то есть, сервисное меню сбрасывается на начальные настройки, данные не сохраняются!!!
      3 - в инете на ремонтауде скачал дампы всех трех чипов, только они для майна BN41-01955A! НЕ ПОМОГЛО
      4 - заменил все чипы на другие, с залитыми в них изначальными дампами, НЕ ПОМОГЛО!

      Уже не знаю куда копать. Прошу у вас совета и помощи!
      Ссылка на фотографии: https://cloud.mail.ru/public/51YW/w5QTRPUav

      • 53 ответа
    • Model: UE32F5000AK
      Chassis/Version: U85B
      Panel: CY-HF320BGSV1V // HF320BGA-B1
      LED backlight: D2GE-320SC0-R3 (12,12,27) LUMENS
      T-CON: RUNTK 5351TP 0055FV // T320HVN03.0 32T36-C08
      LED driver (backlight): integrated into PSU
      PWM LED driver: SEM5027A
      MOSFET LED driver: D9N40, 3N40K
      Power Supply (PSU): BN44-00605A
      PWM Power: S3310 (NCP1200D60)
      MOSFET Power: STF10NM60N
      MainBoard: BN41-01955A
      IC MainBoard: CPU: SEMS29; DRAM: K4B1G1646G-BCKO; SPI Flash: W25Q40BL; EEPROM: S24C256C; Sound: NTP7412S
      Тuner: DNTS403EH105A (BN40-00262A)
      Control: Remote: AA59-00741A, IR: A26411B (BN41-01976B )


      • 0 ответов
    • Model: 26LH2000
      Chassis/Version: LD91A
      Panel: T260XW02 V.R
      Lamp backlight: 8 CCFL
      T-CON: T260XW02 VQ CTBL BD
      Inverter (backlight): 6632L-0550A PPW-EE26HD-0 (A)
      PWM Inverter: BD9219FV
      MOSFET Inverter: MDD1752
      Power Supply (PSU): EAX55176301 /10 - LGP26-09P
      PWM Power: L6599D (PWM Resonant), L6562A (PFC),ICE3B0365J
      MOSFET Power: 13A60, 5A60
      MainBoard: EAX60686904 (2
      IC MainBoard: Cpu: LGE3368A-LF-SF, NAND Flash: HY27US08121B-TPCB, SPI Flash: W25X32VSSIG, Eeprom:M24C512, Audio: NTP-3100L
      Тuner: TDFW-G235D
      • 0 ответов
