SONY KLV-32BX300

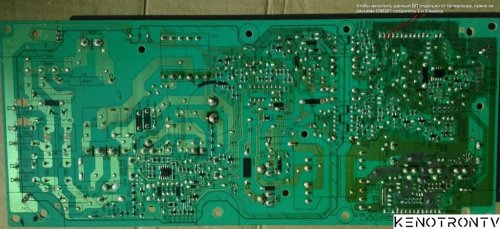

Power Board 3L314W PSC10308D

Состав:

Z301 SSC9513, Z401 A6079M, Q201 K10A60D, RC201 N1056,Q301, Q302 K10A60D, Z201 20113 9L4 523K, Q503 TPC 8119

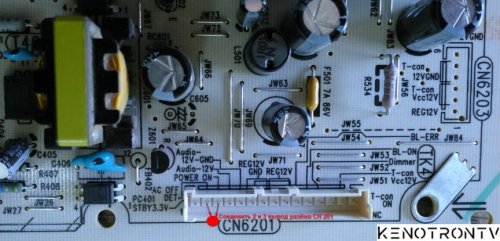

Чтобы включить данный БП отдельно от телевизора,

нужно на разъёме CN6201 соединить 2 вывод (AC OFF DET) и 3 вывод (POWER ON)

после и после включить питание 220 вольт на CN6001.

Так не забываем про нагрузку на разъём CN6202 (выход 24 вольта) вешаем лампу например 28 вольт

Напряжение в рабочем режиме на разъёме CN6201:

1н - 3.3 вольта

2н - 3н -1.5 вольта

4н - 12,6 вольта

5н - 0 вольт ( это питание -12 вольт Audio)

6н, 7нт- масса.

8н,9н - 12 вольт ( ( это питание +12 вольт Audio))

10н - 0,15 - 0,20mV

11н 0 вольт

12н 0 вольт

13н NC

14н - 0 вольт

15н 0 вольт

Напряжение в рабочем режиме на разъёме CN6202

6н - 25,2 вольта

С 216 - 393 вольта - в рабочем режиме и в дежурном режиме 295 вольт

Z201 20113 9L4 523K - - в рабочем режиме

1н - 2.45 вольт

2н - 1 вольт

3н - 2.97 вольт

4н - 5 вольт

5н -0 вольт

6н - 0 вольт

7н - 0 вольт

8н - 14.8 вольт
