PHILIPS 14PT1347/01 ch TE1.1E AA

Sign in to follow this

4 Screenshots

About This File

PHILIPS 14PT1347/01 ch TE1.1E AA
Состав :
TDA9381PS/N2/1I1180 - процессор
24WC16P - память
CTF 5510A - тюнер
TDA16846P + P4NC60F - питание
TDA8356 - кадры
TDA7056 - звук
11427027A - тдкс
1803DHI - строчный транз-р
A33EKC02X01 - кинескоп



Данный аппарат привезли с проблемой включения из ДР.
Клиент обьяснил, что запуск ТВ производили с помощью подогрева феном, после чего ТВ работал штатно.
После выключения по прошествии пары часов, для того, чтобы включить- приходилось греть снова.
При осмотре и проверке ёмкостей ESR- метром -все конденсаторы соответствуют параметрам (первоначально были в подозрении) Вторичные напряжения с модуля питания чистые и соответствуют схеме.
При дальнейших измерениях выяснилось, что на питании памяти вместо 3.3В присутствует только 2.1В.

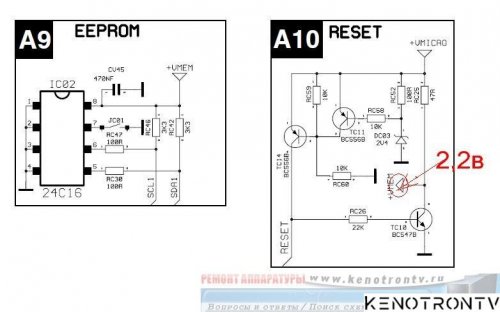

Дальнейшие действия показали, что при нагревании участка шасси, или прикосновению к элементам выделенного (на фото) участка нагретым пояльником питание на памяти становится 3.3В. Все транзисторы в RESET поменял, стаб на 2.4В менял, остальное было проверено тестером на соответствие, ничего подозрительного найдено не было.
Можно конечно запитать память напрямую от 3.3В, но хотелось бы разобраться, почему нет так, как положено.
