Монитор Матрикс ХР 1905

(0 reviews)

By Anatos

Find their other files

https://kenotrontv.ru/files/file/2551-monitor-matriks-hr-1905/

Followers 0

4 Screenshots

About This File

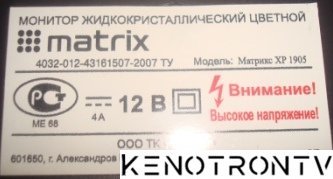

Монитор Матрикс ХР 1905

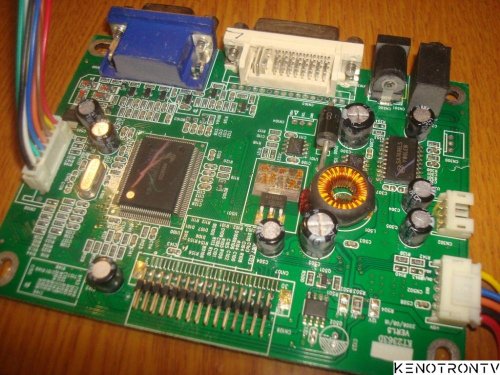

Main board.KT2363D ver.1.5

Процессор: NT68663MEFG-64

Eeprom:24C16

Sound:SA7496LS

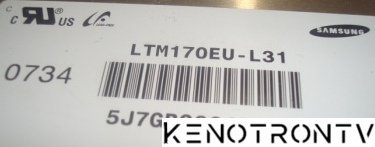

Matrix:LTM170EU-L31

Invertor:FLY-IV190411 rev.1.0

Поступил с неисправностью -не включается.Слышны щелчки,попытки запуска.Блок питания исправен,выдает стабильные 12v.

Проверка выявила повышенный ESR конденсаторов 470х16v на maine.

Ремонт завершился заменой двух кондеров 470 и одного на 100х16.

Дамп eeprom слит с рабочего монитора.

https://kenotrontv.ru/files/file/2551-monitor-matriks-hr-1905/
