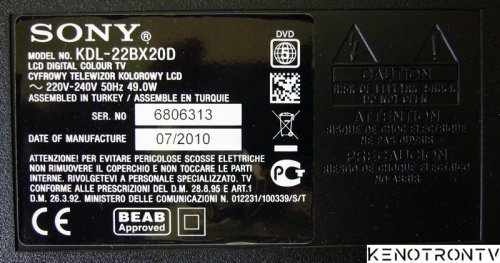

SONY KDL-22BX20D

Artel TV LED 32/9000 Smart
Main Board  T56AT-MAA2HG40-M
eMMC THGBMD5
PANEL    LC320DXY-SKA7

МОДЕЛЬ SONY-KD-55XE8596
Panel V550QWME03
MAIN 1-982-022-31
Процессор MT5832DGIJ
eMMC Samsung AJNB4R
MX25L1636E.bin
W25Q32FV
T-CON: 24C256.bin, W25Q16DV (U4A02).bin, W25Q16DV (U4B02).bin
Скачано программатором -UFPI


Блок-схема алгоритма диагностики неисправности и ремонта матрицы

Матрицы LVF430PADX в разное время выпускались с разными вариантами съёмной платы T-CON!
В данной теме рассмотрены 3 варианта плат T-Con и их проверка.

TELEFUNKENTF-LED55S37T2SU, No_B05409
USB Firmware Software: MstarUpgrade
Инструкция по  загрузке USB прошивки  для устранения зависаний  SMART моделей   телевизоров TELEFUNKEN при загрузке.
Процедура установки такова:
Файл загружается только через слот USB 2.0.
 Для загрузки с USB архив нужно раскрыть.
Установить USB  носитель в  соответствующий USB 2.0  слот телевизора , затем
  нажать кнопку  SOURSE  на телевизоре на  3-5 секунд
до тех пор, пока индикатор включения не станет мигать часто.
В этом случае
Запуск прошивки  осуществляется автоматически .
На экране телевизора никакой информации не возникает.
На время переустановки ПО телевизор не трогать.
После завершения загрузки ПО . Телевизор включится самостоятельно , и появится приветственная заставка Telefunken.
Обновление  восстанавливает базовую заводскую версию прошивки  телевизора.
  Последующие обновления скачиваются и подгружаются  автоматически  при каждом повторном  включении телевизора
И только  при возможности  доступа в интернет.


LG 49UH610V
MAIN U#65S
EAX66943504(1.0) LJ6 SHASSIS
eMMC - Samsung, KLM4G1FEPD-B0310
EEPROM: IC 101 24_256
PANEL LC490DGE
POWER EAX66923201(1.4)
Прошивку снял лично с рабочего тв  сбитой матрицей, фото выложу  позже.
eMMC детальная информация:
Добавил лог программатора ENTT сам дамп добавлять не стал так как они при сравнении одинаковы.

лог программатора entt.zip
