Как правильно резать светодиодные линейки

   (2 отзыва)
letunov45
 Поделиться

3 изображения

Информация о файле

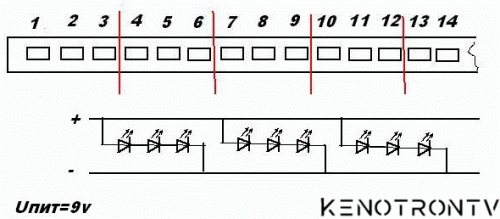

Резать кратно 3 светодиодам на нужный нам размер.

Заводской набор LED ламп предназначен для замены вышедших из строя штатных CCFL ламп в LCD мониторах,телевизорах, ноутбуках и другой портативной техники.После замены увеличивается яркость подсветки (по сравнению с CCFL лампами).

Срок эксплуатации лед ламп намного превосходит CCFL лампы.

Уменьшается потребление энергии (что особенно актуально для портативной техники,ноутбуков и тд).

В набор входит 2 лед ленты длиной по 488мм и шириной 4мм .Каждая лед лента содержит 130 светодиодов повышенной яркости.

Инвертор с питанием от 7 до 22 в с входом ON\OFF и входом регулировки яркости.

Удаляется штатная лампа и вместо нее в отражатель наклеивается на двухсторонний скотч лед лента предварительно отрезанная на нужную длину.

Резать кратно 10 светодиодам на нужный нам размер.Подключается инвертор.Питание инвертора от 7 до 22 вольт.

Питание ламп на выходе инвертора 32в,поэтому на каждый отрезанный кусочек ленты нужен свой инвертор.

В комплекте к инвертору идет жгут проводов.

Внимание!

Внимательно подключайте жгут питания инвертора,так как на втором разъеме жгута выводы расположены зеркально .

Супер узкая !! Ширина всего 2,15мм!!!



Заводской набор LED ламп предназначен для замены вышедших из строя штатных CCFL ламп в LCD мониторах,телевизорах,ноутбуках и другой портативной техники.После замены увеличивается яркость подсветки (по сравнению с CCFL лампами).Срок эксплуатации лед ламп намного превосходит CCFL лампы. Уменьшается потребление энергии (что особенно актуально для портативной техники,ноутбуков и тд).



В набор входит 1 лед лента длиной 418мм(или другой длины) и шириной всего 2,15мм.Каждая лед лента 418мм содержит 72 светодиода повышенной яркости.Инвертор с питанием 12 в и управлением ON\OFF

Удаляется штатная лампа и вместо нее в отражатель наклеивается на двухсторонний скотч лед лента предварительно отрезанная на нужную длину.

Резать кратно 3 светодиодам на нужный нам размер.

Подключается инвертор.Питание инвертора 12 вольт.Питание ламп на выходе инвертора 9,6в,поэтому на каждый отрезанный кусочек ленты нужен свой инвертор. Можно обойтись без инвертора.Для этого берем кренку с управлением (4 выводную) 78R09
