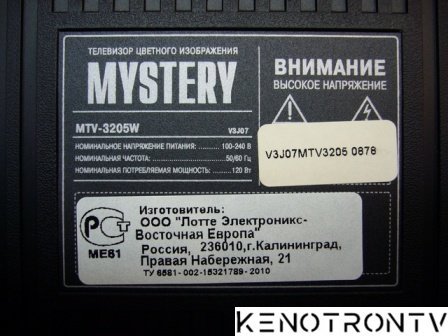

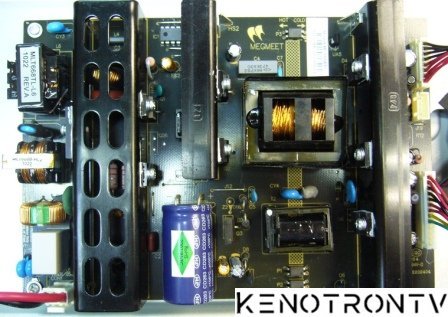

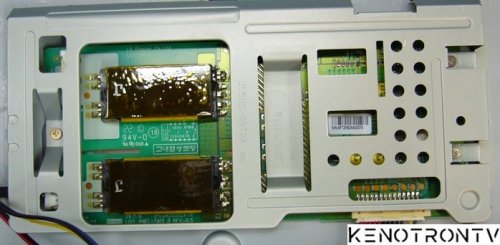

090-6E1610-04 MYSTERY MTV-3205W Main 090-6E1610-04

LG 43UK6300PLB EAX67872805(1.1) Dump
Main Board  EAX67872805(1.1)
Panel  HC430DGG-SLTL5-9111
Скачано с рабочего аппарата с разбитой матрицы

C8227L 2\16
Main: X5D-V1.1 2019-07-25
MODULE - SYM504H-V1.0
CPU: AutoChips AC8227LTVA
eMMC: Foresee FSEIASOD-16G
Log:
RAM: 2G
MCU: MN90F24XW
AUDIO: CS4361CZZ
TUNER: 7708S-9
AUDIO: CS4361CZZ
TUNER: 7708S-9

Starwind SW-LED32SG305
панель: C320Y19-7N
main: TP.MT9256.PB721(T) MB-M9256-PW-AS
eMMC: KLM8G1GETF-B041
CPU/MCU: MT9256LAATDB



Hoowel 50HWL7000AN
панель: PT500GS01-3
T-con: PT500GS01-3(4K) HU602KCGPE1FA V1.0
main: TP.SK736S.PS822(N)
проц: MT9633FAATAF
eMMC: RS70B08G3 S03F
точки isp в архиве



PHILIPS 43PFT5301/60 (шасси MTK MT5800)
eMMC Инфо Samsung '4FPD3R', size 3.64 ГиБ
Железо:
Main 715G8198‑M01‑B00‑004Y, SoC MT5800 (boot MSDCBOOT, ROMCODE в первых секторах USER).
eMMC Samsung 4FPD3R (marking SEC G34 / K8B4G16), CID 15010034465044335202CD8FB4AA9347, SN CD8FB4AA, сен 2016, ресурс 60–70 %, boot‑шина 1‑bit SDR, конфиг [179]=0x48 / [177]=0x00.
Доп. плата 715G7574‑P01‑000‑002M.
T‑CON LG 6870L‑3805BGPAY3W5062 (IC 6871L).
Панель LVG430DUYA1AZN2H0X / TPT430H3‑DUYSHA.G REV S1BP (TPV).
SN UZ1A1710004001, сборка РФ 03/2017.
Дампы (снято на UFPI, имена + CRC для сверки):Файл Что внутри CRC32emmc_backup.txt / КОНФИГ-eMMC.txtлог: CID/CSD/EXT_CSD + 512 б USER—cid_backup.bin / csd_backup.bin / ext_csd_backup.binрегистры и полный конфиг eMMC («пролить конфиг»)—BOOT1_..._0x0000400000_backup.binбут‑раздел 1, 4 МиБ (активный)0xF78148AFBOOT2_..._0x0000400000_backup.binбут‑раздел 2, 4 МиБ0x1147406ARPMB_..._0x0000080000_backup.binRPMB 512 КиБ, ключ НЕ записан (привязки по RPMB нет)0x75660AACUSER_..._0x00E9000000_backup.binUSER целиком, 3.64 ГиБ (система MTK)0xCF99D8F624C128-IC405.binEEPROM main 16 КиБ, маркер MT5800 (калибровки шасси/тюнера)0x07C75ED324C08-T-CON.binEEPROM T‑CON 1 КиБ, геометрия/гамма под LVG430DUYA10xAE84CF02 Назначение коротко: для оживления после «заливки»/кирпича — BOOT1/BOOT2 + ext_csd + cid + 24C128;
USER — эталон системы;
24C08 — строго под свою панель.
Донорскую eMMC брать с ресурсом <60 %, разметку и байты [179]/[177]/[160]/[155] выставлять до записи бутов.
