AIWA 24LE6110, 5800-A8M280-OP10.VER10.00, EN25Q32. V1L10


9 Screenshots

About This File

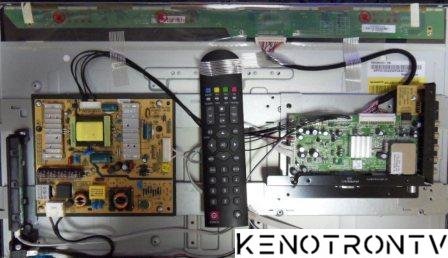

AIWA 24LE6110 V1L10

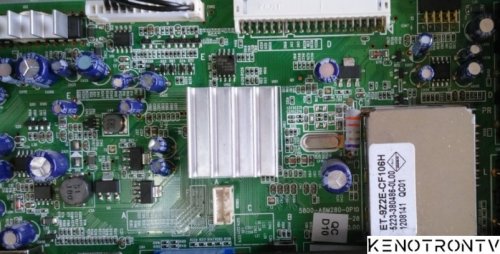

MAIN: 5800-A8M280-OP10.VER10.00
CPU под радиатором
SPI FLASH EN25Q32
TUNER ET-9Z2E-CF106H

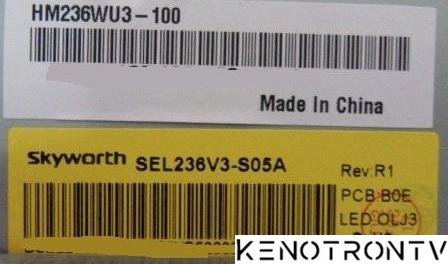

LED PANEL HM236WU3-100
Дамп слит прог. TRITON

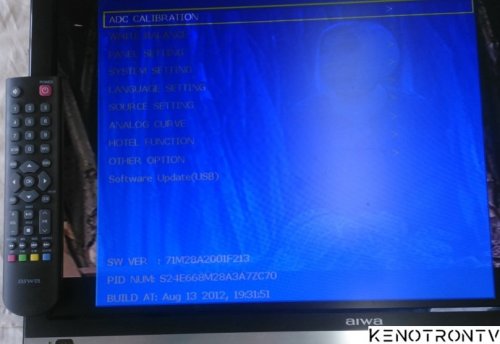

Вход в сервисный режим: SOURSE - 3.1.9.5



AIWA 24LE6110 (V1M02)

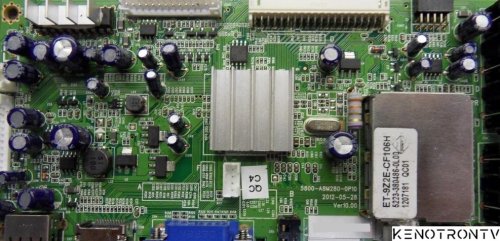

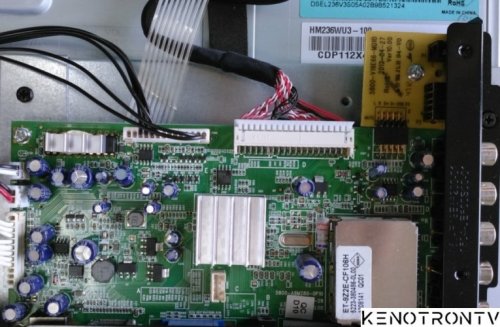

MAIN: 5800-A8M280-0P10
PANEL: SEL236V3-S05A
SPI Flash : EN25Q32

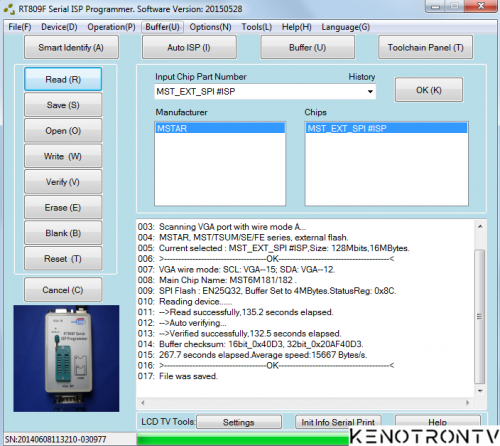

001: SN:20140608113210-030977
002: SN:20140608113210-030977 , Programmer Firmware Version : V1.0 .
003: Scanning VGA port with wire mode A...
004: MSTAR, MST/TSUM/SE/FE series, external flash.
005: Current selected : MST_EXT_SPI #ISP,Size: 128Mbits,16MBytes.
006: >------------------------------------OK---------------------------------------007: VGA wire mode: SCL: VGA--15; SDA: VGA--12.
008: Main Chip Name: MST6M181/182 .
009: SPI Flash : EN25Q32, Buffer Set to 4MBytes.StatusReg: 0x8C.
010: Reading device......
011: -->Read successfully,133 seconds elapsed.
012: -->Auto verifying...
013: -->Verified successfully,130.3 seconds elapsed.
014: Buffer checksum: 16bit_0x1CD9, 32bit_0x20C01CD9.
015: 263.3 seconds elapsed.Average speed:15928 Bytes/s.
016: >------------------------------------OK---------------------------------------
