SUPRA STV-LC3217W_Power Supply IPB733v4 ver 4

Поступил в ремонт ,не включается в рабочий режим.

После прошивки светодиод на ПП загорается зеленым,но нет подсветки.

На SG3525 (11,14 нога ) не появляется напряжение.

После замены,подсветка появляется на секунду и инвертор уходит в защиту.

Подсоединил дисплей монитора (лампы соединены последовательно) инвертор в защиту не уходит.

Итог замена лампы подсветки.

В архиве

схема для ремонта

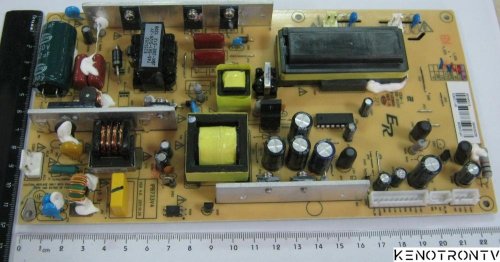

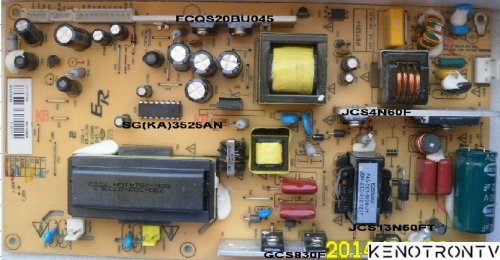

состав (на фото)

включение в автономном режиме

режимы работы шим.
