Информация о файле

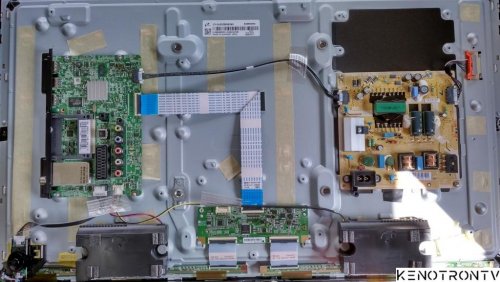

Samsung LT32E310EX,
HIGH_NT14L2098B_EU_MIDDLE

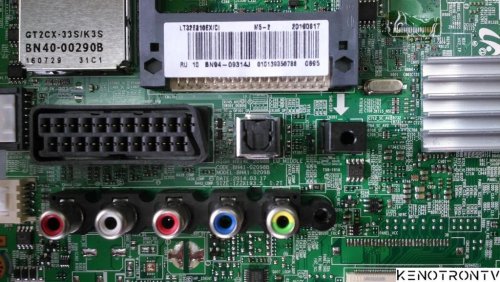

CODE: BN41-02098
MODEL: BN41-02098
DATE: 2014.03.17
SIZE: 122X193.5 1.2T

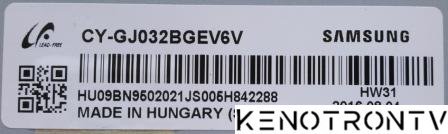

Panel: CY-GJ032BGEV6V
Power: L32SF_FSM
В архиве:

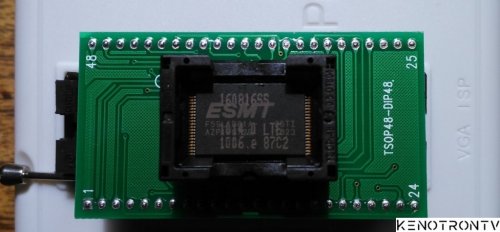

NAND_AUTO_20170611_94345 (ESMT - F59L1G81A-25TI)
IC805 W25Q40_20170611_95955
IC801 24_256_20170611_95616





001: Серийник:20170306131752-015822 ,PCB V1.70,Boot V1.00
002: После "Считывание" появится "Сохранение" в диалоговом окне, после "Запись" появится "Открыть" в диалоговом окне.
003: Текущий выбор:NAND_AUTO
004: Загружаем в устройство алгоритм программирования......
005: Algo update OK
006: >------------------------------------OK---------------------------------------007: С контактами все в порядке.Поехали!
008: TotalPageNum: 0x100,PageNumInBlock: 64,PageSize: 2112
009: ESMT, ID: 0x92F18095407F7F7F, 3.3V, CE:1, 8bit, Col: 2, Row: 2, SLC.
010: PageSize:2048B, OobSize:64B, BlockSize:128KB, ChipSize:132MB.
011: C:\Users\Kenotron\Desktop\SAMSUNG\NAND_AUTO_20170611_94345\NAND_AUTO_20170611_94345
012: Старт чтения МС......
013: Контрольная сумма данных буфера: 16bits_0x40C3 32bits_0x918D40C3 :
014: Чтение завершено. Заняло 17.73 сек.
015: Авто. верификация.
016: 13 байт не проходят верификацию.
017: Превышено 1 bit/512B. Проверьте страницы. 0 страниц
018: Превышено 4 bit/512B. Проверьте страницы. 0 страниц
019: Превышено 24 bit/512B. Проверьте страницы. 0 страниц
020: Верификация завершена. Заняло 17.94 сек.
021: Прошедшее время: 35.68 сек. _Средняя скорость 7758521 байт\сек.
022: >------------------------------------OK---------------------------------------023: С контактами все в порядке.Поехали!
024: TotalPageNum: 0x100,PageNumInBlock: 64,PageSize: 2112
025: ESMT, ID: 0x92F18095407F7F7F, 3.3V, CE:1, 8bit, Col: 2, Row: 2, SLC.
026: PageSize:2048B, OobSize:64B, BlockSize:128KB, ChipSize:132MB.
027: Старт записи МС......
028: Авто. очистка.
029: Очистка завершена. Заняло 1.494 сек.
030: Старт записи.
031: Запись завершена. Заняло 31.79 сек.
032: Авто. верификация.
033: 14 байт не проходят верификацию.
034: Превышено 1 bit/512B. Проверьте страницы. 0 страниц
035: Превышено 4 bit/512B. Проверьте страницы. 0 страниц
036: Превышено 24 bit/512B. Проверьте страницы. 0 страниц
037: Верификация завершена. Заняло 17.93 сек.
038: Прошедшее время: 49.77 сек. _Средняя скорость 5562625 байт\сек.
039: >------------------------------------OK---------------------------------------040: Текущий выбор:24_256, емкость: 256Kbits, 32Kbytes.
041: Вы выбрали БЫСТРЫЙ режим, он будет пропускать идентификацию и использовать совместимый с общим большинством производителей алгоритм.
042: >------------------------------------OK---------------------------------------043: С контактами все в порядке.Поехали!
044: Старт чтения МС......
045: Чтение завершено. Заняло 4.018 сек.
046: Авто. верификация.
047: Верификация завершена. Заняло 4.024 сек.
048: Контрольная сумма данных буфера: 16bits_0x56C6 32bits_0x002A56C6 :
049: Прошедшее время: 8.069 сек. _Средняя скорость 8121 байт\сек.
050: >------------------------------------OK---------------------------------------051: Файл был сохранен.
052: Авто. идентификация 3 ID из партномера.
053: Текущий выбор:W25Q40, емкость: 4Mbits, 512Kbytes.
054: >------------------------------------OK---------------------------------------055: С контактами все в порядке.Поехали!
056: ID МС проверен.
057: Старт чтения МС......
058: Status Register-1 : 0x0 , Status Register-2 : 0x0 .
059: Чтение завершено. Заняло 0.313 сек.
060: Авто. верификация.
061: Верификация завершена. Заняло 0.327 сек.
062: Контрольная сумма данных буфера: 16bits_0xBC49 32bits_0x07B9BC49 :
063: Прошедшее время: 0.674 сек. _Средняя скорость 1555750 байт\сек.
064: >------------------------------------OK---------------------------------------065: Файл был сохранен.




Обратная связь

Вы сможете написать отзыв только после скачивания файла.
Чтобы скачать этот файл, вам нужно написать комментарий к файлу, указав что у вас сейчас в ремонте.
* Добавление фото Main, Panel и бирки на задней крышке TV обязательно!
