MYSTERY MTV-1929LT2 , V7S05

Sign in to follow this

3 Screenshots

About This File

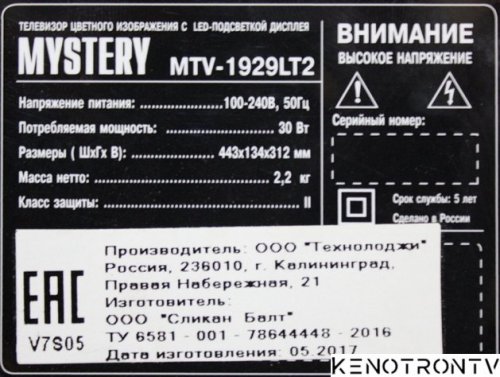

MYSTERY MTV-1929LT2 , V7S05

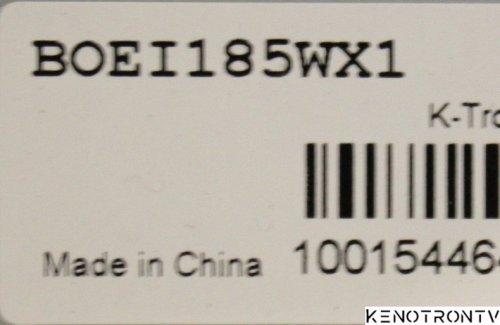

Panel: BOEI185WX1
Main: TP.MS3463S.PA63
В архиве:
SPI Flash: GD25Q64
