LG 42LA620V-ZA , LD33B/LC33B/LE33B EAX64797004(1.1) eMMc +EEPROM 1.0.0

   (0 reviews)

4 Screenshots

About This File

LG 42LA620V-ZA

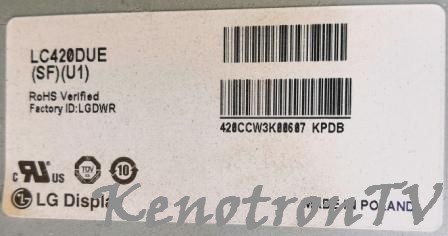

Panel LC420DUE

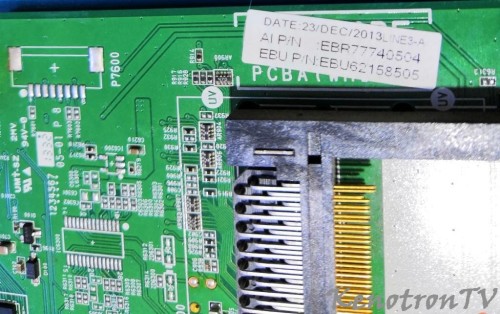

Main LD33B/LC33B/LE33B EAX64797004(1.1) (4.04.17)

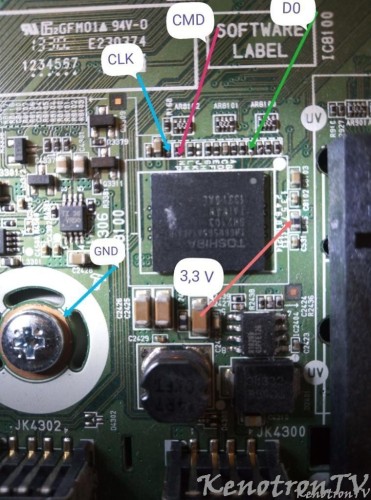

EMMC THGBM5G5A1JBAIR
EEPROM AT24C256C

Полный бекап eMMc +EEPROM

Спойлер

OCR 0xC0FF8080 (3V3/1V8)
CID 11010030303447393000A499871CA093 (Toshiba 004G90, CH 0xA499871C (2761525020), Oct 2013)
CSD D00E00320F5903FFFFFFFFE792400075
Ревизия устройства [192] 0x06 (MMC v4.5, v4.51)
Тип устройства [196] 0x17 (SDR HS52, HS200)
Классы команд 0xF5 (Class 0, 2, 4, 5, 6, 7)
Скорость обмена 0x32 (26 МГц)
Функция Reset [162] 0x00 (Временно выключен (по умолчанию))
Конфигурация загрузки [179] 0x78 (Загрузка с USER, access to USER, ACK)
Шина загрузки [177] 0x00 (1-Bit SDR, Reset to 1-Bit)
Поддержка разделов [160] 0x03 (Yes, ENH)
Разделы завершены [155] 0x00 (NO)
User раздел, размер 0x00EC000000 (3.69 GiB)
Boot1 раздел, размер 0x0000200000 (2 MiB)
Boot2 раздел, размер 0x0000200000 (2 MiB)
RPMB раздел, размер 0x0000080000 (512 KiB)


What's New in Version 1.0.0   See changelog

Released

No changelog available for this version.
