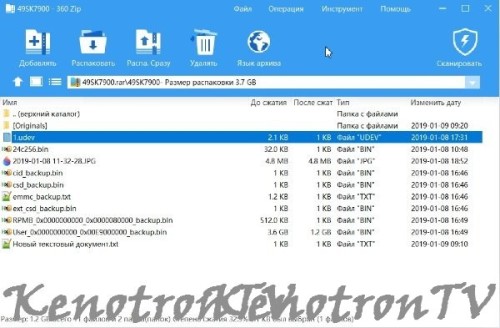

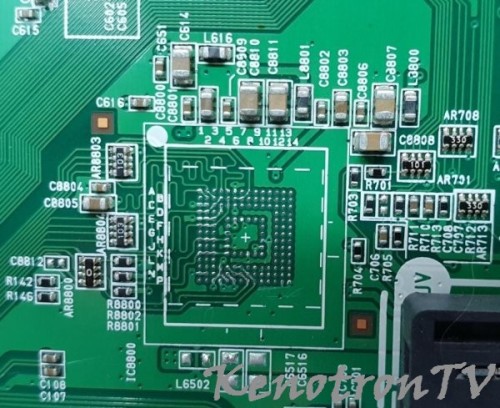

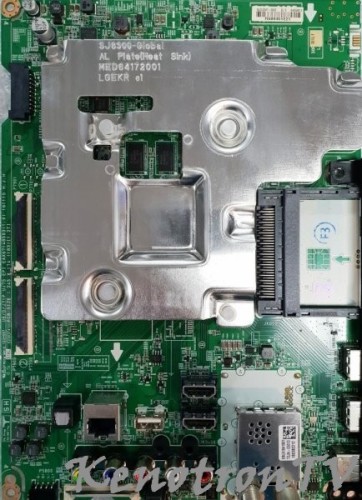

LG 49SK7900 UB/D/J71P/ UJ75, EAX67148503, KLM4G1FEPD-B031, 24C256 1.0.0

SAMSUNG UE22F5400AK
Model: UE22F5400AK
Screen: M215HW03
MainBoard: BN41-01957C BN94-06772C
eMMC:KLM4G1fE3B-B001 (v.1113.0)
SPI:25Q40
EEPROM:24C256
Weltrend: WT61P807

Haier LE40K5000TF
20-ASEU174-11-0X    20174_V11
V400HJ6-PE1
NAND SPANSION S34ML04G200TFI0

MODEL : SAMSUNG UE43NU7120U
CHASSIS : KANT_M2E
MAIN : BN41-02635
             BN94-12797X
CPU : под радиатором
PSU : L40E6_NDY
          BN44-00947A
LED-DRIVER : BD94062F
MATRIX : CX-NN043HGEV8V
планки : AOT_43_NU7100F_2x28_3030C
тип подсветки : EDGE LED

Прибыл с неисправностью - нет изображения (видно , но плохо...- со слов клиента
Диагностика аппарата на фото :

 после дальнейшего разбора :

все светодиоды "в хлам" :

...были демонтированы с планок , подготовлены посадочные места на планках и установлены новые светодиоды :

Фото родных светодиодов :

Фото установленных светодиодов выше...
         Подсветка состоит из двух планок , соединённых параллельно и "несущих на борту" по 28 светодиодов , соединённых последовательно
Доработка ЗДЕСЬ
Светодиоды брал ЗДЕСЬ (№1)
         Теперь самое "ОНО" , из-за чего и создана данная тема...
Ремонт подсветки данных аппаратов усложняется оплавлением рассеивателя и его растрескиванием - обычно по-середине и часто до половины (на фото видно
         Так вот , пока аппарат ждёт заказанного нового комплекта ПОДСВЕТКИ (по желанию клиента) и подходящего рассеивателя , было решено попытаться выяснить , в чём может быть причина такого дефекта
        В процессе доработки производил измерения на планках тока,напряжения ... и температуры на кристалле светодиода :
1)


Скрытый контент виден только участникам форума

R9873 установлен 2.2 Ohm :


2)


Скрытый контент виден только участникам форума

R9873 установлен 1.5 Ohm


3)


Скрытый контент виден только участникам форума

R9873 установлен 1.0 Ohm


...место установки термопары :

    ...так что мыслей не очень-то и много.. ЖДУ ВАШИХ
P/S : жду комплект подсветки (как-бы "оригинал" - из Кореи идёт) дабы на нём ещё раз проверить показания приборов





BBK 32LEX-5043/T2C
Шасси (Main Board) CV338H-U42
Panel D32- M30
 BBK 32LEX-5043T2C JPE_CV338H-U42_BBK_ST3151A05-8_EQ3EUCS3208-BBK-DM10_300ma_Russia_Dolby_1920X1080_MO10026370_700D_1G+8G_20180521191121（订单00版TNBS-01-1804-0083)
Порядок обновления:
1. Записать файл CtvUpgradde.bin на USB-носитель.
2. Отключить ТВ от сети 220 В.
3. Вставить USB-носитель в один из разъёмов сдвоенного USB-порта.
4. Нажать клавишу включения на задней панели ТВ и, удерживая её нажатой, включить ТВ в сеть 220 В.
5. В течение 3-5 секунд запустится процесс обновления ПО, при этом начнётся попеременное включение красного и зеленого цвета LED-индикатора, на экране отобразится информация о прохождении процесса обновления. Клавишу включения можно отпустить.
6. По окончании процесса ТВ перейдёт в режим ожидания, индикатор станет красным.

Panel: LTJ400HM801-V
T-CON: BN41-01797A LSJ400HM06-S
ИБП: BN44-00496A
MainBoard: BN41-01795A
MainBoard: WT61P805, EEprom: 24C256C4VCX, SPI Flash: 25Q40BVSIP, NAND: K9F1G08U0D
Тuner: BN40-00231A
В архиве:
24_256_IC901.BIN
W25Q40_IC1302.BIN
WT61P805 #ISP IC1201.BIN
