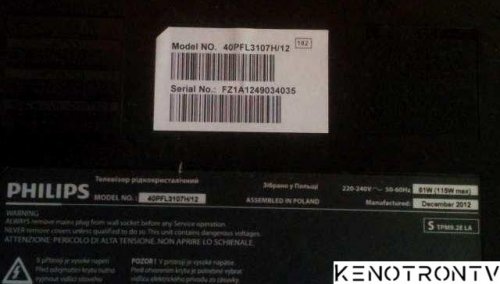

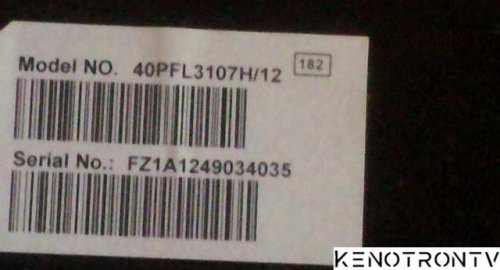

PHILIPS 40PFL3107H12, 715G5155 M02 002 005K VER A 1.0.0

   (0 reviews)
Sign in to follow this

6 Screenshots

About This File

PHILIPS 40PFL3108H12

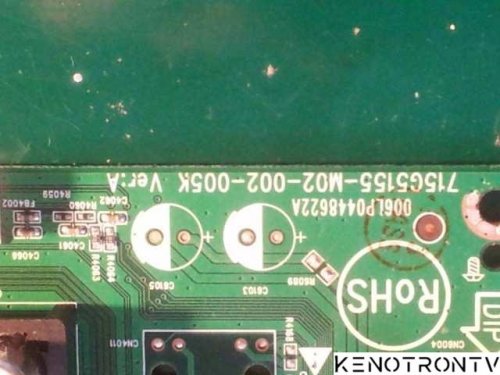

Шасси (Main Board) 715G5155 M02 002 005K VER A

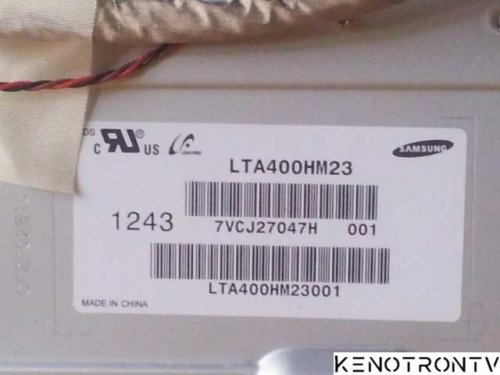

Panel  LTA400HM23

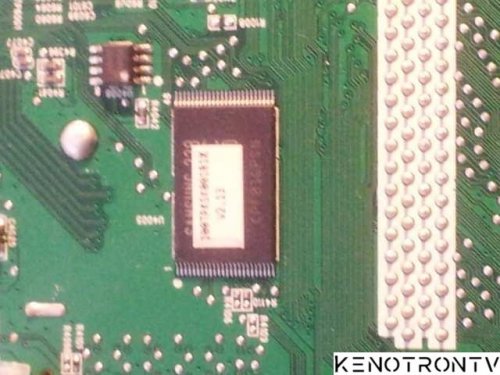

NAND K9F2G08U0A

EPROM 25C128

Лог программатора:

Спойлер

UFPI Wersja 1.2.3 Skompilowana 15.07.2019
UFPI Interfejs podłączony, SN A1390108, FW 1.2.3, 15 Jul 2019 (High-Speed)
Podstawka NAND 4xCE, Tryb GPIO, 3.30V
NAND ID ECDA109544 (ECDA109544ECDA10ECDA1095), CE1 (*)
Producent Samsung
Model K9F2G08U0A
Szyna i napięcie x8 3.30V
Czas dostępu 30ns
Adresowanie Cykli 2/3 (Kolumna/Wiersz)
Rozmiar strony 0x800 (2048)
Rozmiar Spare 0x40 (64)
Stron w bloku 0x40 (64)
Rozmiar bloku 0x20000 (131072) 128 KB
Rozmiar bloku ze Spare (Rozmiar bloku RAW) 0x21000 (135168) 132 KB
Liczba bloków 0x800 (2048)
Bitów na komórkę 1 (SLC)
Wymagania ECC 1/512 (Bitów/CW)
Kości na układ 1
Liczba układów (CE) 1
Całkowity rozmiar danych 0x10000000 256 MB
Całkowity rozmiar danych RAW (ze Spare) 0x10800000 264 MB
Sprawdzanie Bad Blocków...OK
Wykrywanie Bad Blocków Włączone (Bajt Spare #1 == 0x00)
Zarządzanie Bad Blockami Wyłączone
Liczba Bad Blocków: 2
Blok 0x0078 (120) adres 0x00F00000 (0x00F78000) Bad Block
Blok 0x07C6 (1990) adres 0x0F8C0000 (0x10086000) Bad Block
NAND Wsad, 256 bajt(ów)
00000000 6B 00 00 EA 18 F0 9F E5  18 F0 9F E5 18 F0 9F E5 | k..e.?.a.?.a.?.a
00000010 18 F0 9F E5 18 F0 9F E5  18 F0 9F E5 18 F0 9F E5 | .?.a.?.a.?.a.?.a
00000020 B4 01 00 FB 98 01 00 FB  9C 01 00 FB A0 01 00 FB | ´..u...u...u ..u
00000030 A4 01 00 FB A8 01 00 FB  AC 01 00 FB B0 01 00 FB | ¤..u¨..u¬..u°..u
00000040 00 00 A0 E3 15 0F 07 EE  10 0F 11 EE 01 0A C0 E3 | .. a...î...î..Aa
00000050 10 0F 01 EE 00 00 A0 E1  00 00 A0 E1 00 00 A0 E1 | ...î.. á.. á.. á
00000060 00 00 A0 E1 00 00 A0 E1  00 00 A0 E1 00 00 A0 E1 | .. á.. á.. á.. á
00000070 00 00 A0 E1 28 00 9F E5  01 10 A0 E3 00 10 80 E5 | .. á(..a.. a...a
00000080 00 00 A0 E1 00 00 A0 E1  00 00 A0 E1 00 00 A0 E1 | .. á.. á.. á.. á
00000090 00 00 A0 E1 00 00 A0 E1  00 00 A0 E1 00 00 A0 E1 | .. á.. á.. á.. á
000000A0 43 00 00 EA 1C 80 00 F0  00 00 00 00 00 00 00 00 | C..e...?........
000000B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000C0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
Zapis danych do Plik C:/Users/win7/Desktop/PHILIPS NAND/NAND.bin...OK
Niestandardowe flagi zadań Tryb asynchroniczny
Odczyt NAND od adresu 0x00000000, rozmiar 0x10800000...
Blok 0x0078 (120) adres 0x00F00000 (0x00F78000) Bad Block
Blok 0x07C6 (1990) adres 0x0F8C0000 (0x10086000) Bad Block
Wykonano w 24.82 sek. Prędkość przesyłania 10.64 MB/sek.
Źródło danych Plik C:/Users/win7/Desktop/PHILIPS NAND/NAND.bin...OK
Niestandardowe flagi zadań Tryb asynchroniczny
Weryfikacja NAND od adresu 0x00000000, rozmiar 0x10800000...
Blok 0x0078 (120) adres 0x00F00000 (0x00F78000) Bad Block
Blok 0x07C6 (1990) adres 0x0F8C0000 (0x10086000) Bad Block
Wykonano w 24.47 sek. Prędkość przesyłania 10.79 MB/sek.




What's New in Version 1.0.0   See changelog

Released

No changelog available for this version.




User Feedback

You may only provide a review once you have downloaded the file.

There are no reviews to display.

  • Our picks

    • SAMSUNG UE43NU7120U, KANT_M2E, BN41-02635, BN94-12797X
      MODEL : SAMSUNG UE43NU7120U
      CHASSIS : KANT_M2E
      MAIN : BN41-02635
                   BN94-12797X
      CPU : под радиатором
      PSU : L40E6_NDY
                BN44-00947A
      LED-DRIVER : BD94062F
      MATRIX : CX-NN043HGEV8V
      планки : AOT_43_NU7100F_2x28_3030C
      тип подсветки : EDGE LED

      Прибыл с неисправностью - нет изображения (видно , но плохо...- со слов клиента
      Диагностика аппарата на фото :

       после дальнейшего разбора :

      все светодиоды "в хлам" :

      ...были демонтированы с планок , подготовлены посадочные места на планках и установлены новые светодиоды :

      Фото родных светодиодов :

      Фото установленных светодиодов выше...
               Подсветка состоит из двух планок , соединённых параллельно и "несущих на борту" по 28 светодиодов , соединённых последовательно
      Доработка ЗДЕСЬ
      Светодиоды брал ЗДЕСЬ (№1)
               Теперь самое "ОНО" , из-за чего и создана данная тема...
      Ремонт подсветки данных аппаратов усложняется оплавлением рассеивателя и его растрескиванием - обычно по-середине и часто до половины (на фото видно
               Так вот , пока аппарат ждёт заказанного нового комплекта ПОДСВЕТКИ (по желанию клиента) и подходящего рассеивателя , было решено попытаться выяснить , в чём может быть причина такого дефекта
              В процессе доработки производил измерения на планках тока,напряжения ... и температуры на кристалле светодиода :
      1)


      Скрытый контент виден только участникам форума

      R9873 установлен 2.2 Ohm :


      2)


      Скрытый контент виден только участникам форума

      R9873 установлен 1.5 Ohm


      3)


      Скрытый контент виден только участникам форума

      R9873 установлен 1.0 Ohm


      ...место установки термопары :

          ...так что мыслей не очень-то и много.. ЖДУ ВАШИХ
      P/S : жду комплект подсветки (как-бы "оригинал" - из Кореи идёт) дабы на нём ещё раз проверить показания приборов




        • Положительно
        • Спасибо
        • Отлично!
      • 6 replies
    • BBK 32LEX-5043/T2C, CV338H-U42
      BBK 32LEX-5043/T2C
      Шасси (Main Board) CV338H-U42
      Panel D32- M30
       BBK 32LEX-5043T2C JPE_CV338H-U42_BBK_ST3151A05-8_EQ3EUCS3208-BBK-DM10_300ma_Russia_Dolby_1920X1080_MO10026370_700D_1G+8G_20180521191121(订单00版TNBS-01-1804-0083)
      Порядок обновления:
      1. Записать файл CtvUpgradde.bin на USB-носитель.
      2. Отключить ТВ от сети 220 В.
      3. Вставить USB-носитель в один из разъёмов сдвоенного USB-порта.
      4. Нажать клавишу включения на задней панели ТВ и, удерживая её нажатой, включить ТВ в сеть 220 В.
      5. В течение 3-5 секунд запустится процесс обновления ПО, при этом начнётся попеременное включение красного и зеленого цвета LED-индикатора, на экране отобразится информация о прохождении процесса обновления. Клавишу включения можно отпустить.
      6. По окончании процесса ТВ перейдёт в режим ожидания, индикатор станет красным.
        • Спасибо
        • Отлично!
      • 1 reply
    • Panel: LTJ400HM801-V
      T-CON: BN41-01797A LSJ400HM06-S
      ИБП: BN44-00496A
      MainBoard: BN41-01795A
      MainBoard: WT61P805, EEprom: 24C256C4VCX, SPI Flash: 25Q40BVSIP, NAND: K9F1G08U0D
      Тuner: BN40-00231A
      В архиве:
      24_256_IC901.BIN
      W25Q40_IC1302.BIN
      WT61P805 #ISP IC1201.BIN

        • Отлично!
      • 1 reply
    • AKAI LES-22V02S с проблемой " висит на заставке андроид"
      Main: T.MS608.61
      Panel: M215AEN01-1
      EMMC: THGBM5G5A1JBA1R
      SPI: W25Q16DVSIG
      RAM: NT5CB256M8FN-D1 - 2шт
      LES-22V02S\LES-22V02S, M215AE1N01-1(T215B1-P01-L05), T.MS608.61
      1. Copy the unzipped files “mboot.bin,MstarUpgrade.bin” to the root directory of the USB;
      2. Power on the TV and plug in the USB, then press “source+2580” to enter the Factory Menu.
      3.  Select “other options”
      4.  Select “upgrade mboot” and enter;
      5.  Select “comfirm” to start to upgrade mboot,  :
      5.  Select “comfirm” to start to upgrade mboot,  :
      7. Select “upgrade main” to enter:
      8. Select “comfirm” to start to upgrade main software… Please wait for about 8min, if  finished, the TV will start up automatically.
        • Спасибо
      • 1 reply
    • Сервисный пульт LG на PIC контролере PIC12F629 или PIC12F675
      Используется PIC12F629 или PIC12F675. Прошивки под каждый контролер свои.
      Назначение кнопок
      Кнопка S1 - IN START (OK-OK)
      Кнопка S2 - 0 (кнопка нуль для старых прошивок код был 0000, для новых 0413 и эта кнопка уже не актуальна, я не использовал)
      Кнопка S3 - назад (Return/Ext)
      Кнопка S4 - EZ ADJUST (MENU-MENU)
      прошивки.rar
      serLG_LAY6.rar

      PS. Сильно не пинайте, с радиусом действия огорчу. Так как он 5-10 см...
        • Положительно
      • 19 replies
