Haier LE32M600, MSTV2409-ZC01-01, LK315T3HB94 дамп SPI

Sign in to follow this

3 Screenshots

About This File

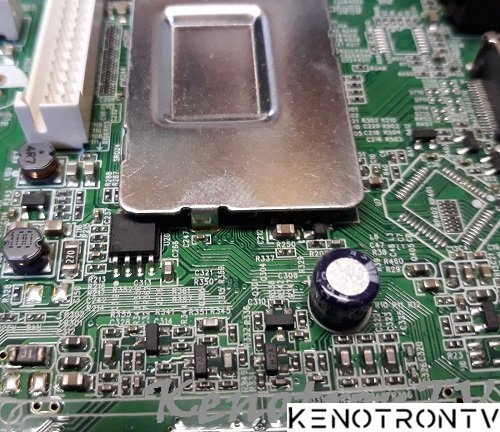

Haier LE32M600, MSTV2409-ZC01-01, LK315T3HB94

панель LK315T3HB94
процессор под радиатором
SPI KH25L3206E
LED driver AP3608EM-G1
УНЧ TPA3113D2
тюнер интегрирован

В архиве дамп SPI Flash KH25L3206E

 Объем дампа: ∙4,00 MB !
        = = = = = = = = = = = = = =
                ·√·
        ·## Hello MStar! ##·

        Старт:   6:46:22
        · · · · · · · · ·
        ∙Platform: ·not ident..
         [■] ·Kernel...

        Софт, размером в·
        ·hex: 0x037ba54
        ·dec:  3652180

        Имеем: ∙3652180 байт! (3566 KB)
        · · · · · · · · ·
         Checksum: √∙OK!
        · · · · · · · · ·
        ∙Софт в порядке!

        Стоп:    6:46:26
