Asano 32LF7111T, TP.SK506S.PB802, PT320CT01-01, KLM8G1GETF EMMC Dump

   (0 reviews)

4 Screenshots

About This File

Model: Asano 32LF7111T

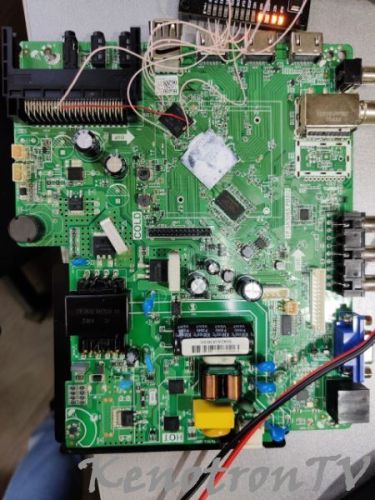

Main: TP.SK506S.PB802
Panel: PT320CT01-1
EMMC: KLM8G1GETF
CPU: MSD6681BQHA-8-00G0

EMMC Dump + ISP Pinout

Считана лично по ISP. В архиве полный дамп, ISP распиновка

Лог программатора:

Спойлер

UFPI Версия 2.0.8 Сборка 11.02.2022

UFPI инициализирован, ожидание присоединения...

UFPI интерфейс подключен, номер A1621013, прошивка 2.0.8, 11 Feb 2022 (Высокая скорость)

UFPI тип сокета MMC, макс. шина 4-Бит

eMMC ID 150100384754463452061A8CFA59B74D, DAT0

eMMC Инфо Samsung '8GTF4R', size 7.28 ГиБ, SN 1A8CFA59, Ноя 2020

eMMC режим 1-Бит, Transfer режим, TI 1, Дрв. 0, частота 52МГц

eMMC проверка дампа...Разделы не найдены!

eMMC детальная информация:

OCR 0xC0FF8080 (3V3/1V8)

CID 150100384754463452061A8CFA59B74D (Samsung 8GTF4R, SN 0x1A8CFA59 (445446745), Ноя 2020)

CSD D02701320F5903FFF6DBFFEF8E40400D

Ревизия устройства [192] 0x08 (MMC v5.1)

Тип устройства [196] 0x57 (SDR HS52, HS200, HS400)

Классы команд 0xF5 (Class 0, 2, 4, 5, 6, 7)

Скорость обмена 0x32 (26МГц)

Информация о конце жизни 0x01 (Норма)

Время жизни памяти типа A 0x01 (0-10% использовано)

Время жизни памяти типа B 0x01 (0-10% использовано)

Функция Reset [162] 0x01 (Постоянно включен)

Конфигурация загрузки [179] 0x08 (Загрузка с BOOT1, access to USER)

Шина загрузки [177] 0x02 (8-Bit SDR, Reset to 1-Bit)

Поддержка разделов [160] 0x07 (Yes, ENH, EXT)

Разделы завершены [155] 0x00 (NO)

FFU режим [443] 0x03 (Поддерживается, VSM)

USER раздел, размер 0x01D2000000 (7.28 ГиБ)

BOOT1 раздел, размер 0x0000400000 (4 МиБ)

BOOT2 раздел, размер 0x0000400000 (4 МиБ)

RPMB раздел, размер 0x0000080000 (512 КиБ) Счетчик 81 (0x51)
