Hisense H43A6100, RSAG7.820.7918/ROH, eMMC dump

   (1 отзыв)
ESpotap
 Поделиться

6 изображений

Информация о файле

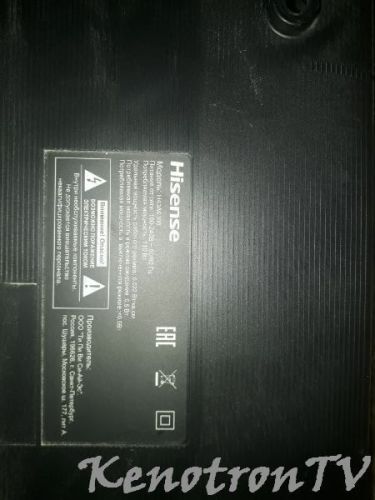

Hisense H43A6100

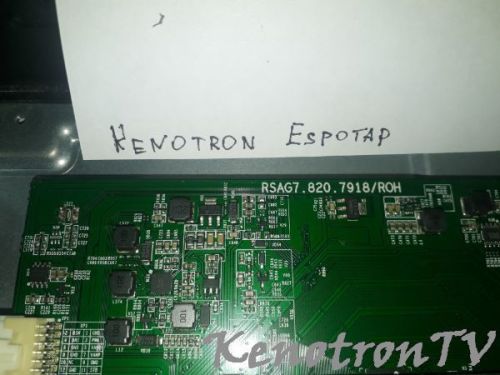

Main RSAG7.820.7918/ROH

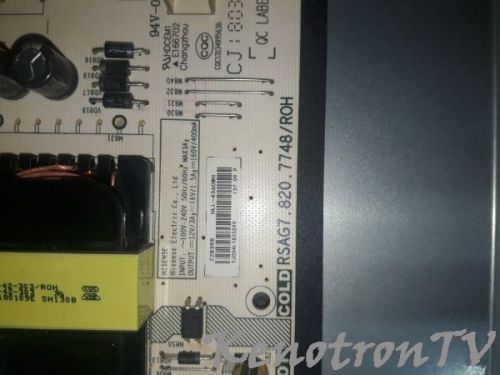

Питание RSAG7.820.7748/ROH

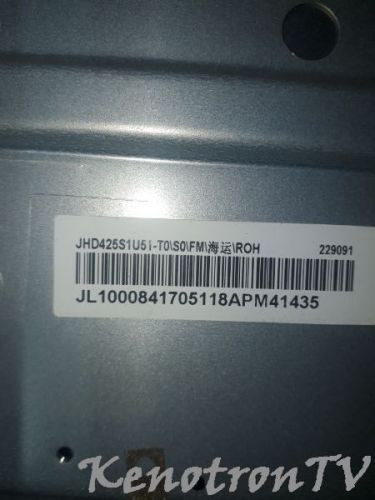

Матрица jhd425s1u51-T0\S0\FM

EMMC KLM4G1FEPD

Дамп считан с рабочего тв, состояние жизни еммс было уже 50%. Проверил перепрошивкой точно такого же. Всё рабочее.

Спойлер

eMMC_tool Suite  ver. 1.6.6.0 (release date: 05.05.2021)
Microsoft Windows 7 (64 bit) build 7601 (6.1.7600.16385)

Поиск EasyJTAG ...
EasyJTAG API версия. 3403
EasyJTAG серийный номер = 14016019CE979593
Серийный номер карты = AAF49C02
EasyJTAG прошивка = 1.6300

Список изменений:

05.05.2021 (ver 1.6.6.0)
   Add:   New keys for Oppo unpack
   Fix:   Bugs that have been found through your crash report
05.05.2021 (ver 2.0.1.0)
   Add:   Vendor LG
   Add:   Mediatek Preloader Parser
   Add:   OnePlus Unpacker
   Add:   Xiaomi Custom EDL Authorization
   Add:   Xiaomi Remove Mi Account (only Qualcomm)

Установка частоты 21 MHz
CMD Уровень подтяжки: 1835 mV
CMD Активный уровень: 2000 mV

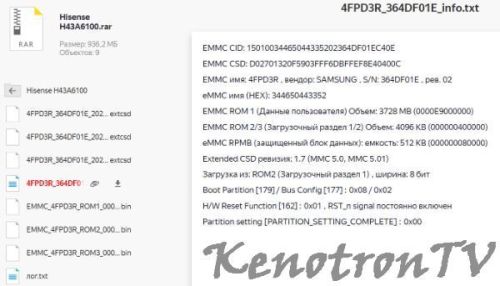

EMMC Информация :
EMMC CID: 15010034465044335202364DF01EC40E
EMMC CSD: D02701320F5903FFF6DBFFEF8E40400C
EMMC Производитель : SAMSUNG , EMMC Имя: 4FPD3R , HEX: 344650443352 , S/N: 364DF01E , rev. 0x02
EMMC Производитель ID: 0x15 , OEM ID: 0x00 , Тип устройства: BGA (Discrete embedded) , Дата: 12/2017
   EMMC ROM 1 (Данные пользователя) Объем: 3728 MB (0000E9000000)
   EMMC ROM 2/3 (Загрузочный раздел 1/2) Объем: 4096 KB (000000400000)
   eMMC RPMB (защищенный блок данных): емкость: 512 KB (000000080000) Counter: 0 , Response: Clean
EMMC Постоянная защита записи: Нет
EMMC Временная защита записи: Нет
Extended CSD информация :
Extended CSD ревизия: 1.7 (MMC 5.0, MMC 5.01)
Конфигурация загрузки [PARTITION_CONFIG]: 0x08 , Загрузка из: ROM2 (Boot partition 1)
Boot Bus Config: 0x02 , width 8bit
H/W Reset Function [RST_N_FUNCTION]: 0x01, RST_n сигнал постоянно включен
Поддержка управления разделами [PARTITIONING_SUPPORT]: 0x07
Устройство поддерживает функции разбиения
Устройство может иметь расширенные технологические возможности в разделах и области пользовательских данных
Устройство может иметь атрибуты расширенных разделов
Свойства раздела [PARTITION_SETTING_COMPLETED]: 0x00
Бэкап сохранён: 4FPD3R_364DF01E_20221102_102408.extcsd
EMMC Инициализация выполнена.

Предупреждение: Health report очень ПЛОХОЙ

Device Life Time Estimation (MLC) [269]: 0x06   50% - 60% device life time used
Device Life Time Estimation (SLC) [268]: 0x06   50% - 60% device life time used
Pre EOL information [267]: 0x01   Normal

Установка частоты 21 MHz
CMD Уровень подтяжки: 2021 mV
CMD Активный уровень: 2114 mV
EMMC Информация :
EMMC CID: 15010034465044335202364DF01EC40E
EMMC CSD: D02701320F5903FFF6DBFFEF8E40400C
EMMC Производитель : SAMSUNG , EMMC Имя: 4FPD3R , HEX: 344650443352 , S/N: 364DF01E , rev. 0x02
EMMC Производитель ID: 0x15 , OEM ID: 0x00 , Тип устройства: BGA (Discrete embedded) , Дата: 12/2017
   EMMC ROM 1 (Данные пользователя) Объем: 3728 MB (0000E9000000)
   EMMC ROM 2/3 (Загрузочный раздел 1/2) Объем: 4096 KB (000000400000)
   eMMC RPMB (защищенный блок данных): емкость: 512 KB (000000080000) Counter: 0 , Response: Clean
EMMC Постоянная защита записи: Нет
EMMC Временная защита записи: Нет
Extended CSD информация :
Extended CSD ревизия: 1.7 (MMC 5.0, MMC 5.01)
Конфигурация загрузки [PARTITION_CONFIG]: 0x08 , Загрузка из: ROM2 (Boot partition 1)
Boot Bus Config: 0x02 , width 8bit
H/W Reset Function [RST_N_FUNCTION]: 0x01, RST_n сигнал постоянно включен
Поддержка управления разделами [PARTITIONING_SUPPORT]: 0x07
Устройство поддерживает функции разбиения
Устройство может иметь расширенные технологические возможности в разделах и области пользовательских данных
Устройство может иметь атрибуты расширенных разделов
Свойства раздела [PARTITION_SETTING_COMPLETED]: 0x00
Бэкап сохранён: 4FPD3R_364DF01E_20221102_102448.extcsd
EMMC Инициализация выполнена.

Предупреждение: Health report очень ПЛОХОЙ

Device Life Time Estimation (MLC) [269]: 0x06   50% - 60% device life time used
Device Life Time Estimation (SLC) [268]: 0x06   50% - 60% device life time used
Pre EOL information [267]: 0x01   Normal

Установка частоты 21 MHz
CMD Уровень подтяжки: 2041 mV
CMD Активный уровень: 2103 mV
EMMC Информация :
EMMC CID: 15010034465044335202364DF01EC40E
EMMC CSD: D02701320F5903FFF6DBFFEF8E40400C
EMMC Производитель : SAMSUNG , EMMC Имя: 4FPD3R , HEX: 344650443352 , S/N: 364DF01E , rev. 0x02
EMMC Производитель ID: 0x15 , OEM ID: 0x00 , Тип устройства: BGA (Discrete embedded) , Дата: 12/2017
   EMMC ROM 1 (Данные пользователя) Объем: 3728 MB (0000E9000000)
   EMMC ROM 2/3 (Загрузочный раздел 1/2) Объем: 4096 KB (000000400000)
   eMMC RPMB (защищенный блок данных): емкость: 512 KB (000000080000) Counter: 0 , Response: Clean
EMMC Постоянная защита записи: Нет
EMMC Временная защита записи: Нет
Extended CSD информация :
Extended CSD ревизия: 1.7 (MMC 5.0, MMC 5.01)
Конфигурация загрузки [PARTITION_CONFIG]: 0x08 , Загрузка из: ROM2 (Boot partition 1)
Boot Bus Config: 0x02 , width 8bit
H/W Reset Function [RST_N_FUNCTION]: 0x01, RST_n сигнал постоянно включен
Поддержка управления разделами [PARTITIONING_SUPPORT]: 0x07
Устройство поддерживает функции разбиения
Устройство может иметь расширенные технологические возможности в разделах и области пользовательских данных
Устройство может иметь атрибуты расширенных разделов
Свойства раздела [PARTITION_SETTING_COMPLETED]: 0x00
Бэкап сохранён: 4FPD3R_364DF01E_20221102_102507.extcsd
EMMC Инициализация выполнена.

Предупреждение: Health report очень ПЛОХОЙ

Device Life Time Estimation (MLC) [269]: 0x06   50% - 60% device life time used
Device Life Time Estimation (SLC) [268]: 0x06   50% - 60% device life time used
Pre EOL information [267]: 0x01   Normal

Операция: Чтение из eMMC ...

Чтение из: ROM1 , старт: 0x000000000000 , размер: 0x0000E9000000
Выходной файл: D:\LG\HISENS\EMMC_4FPD3R_ROM1_000000000000_0000E9000000.bin
Переключение eMMC на ROM1
Чтение раздела...
Выполнено чтение раздела. Скорость чтения: 779,23 Kb/s

Все сделано.   время: [01:21:39:502]

Установка частоты 21 MHz
CMD Уровень подтяжки: 2041 mV
CMD Активный уровень: 2114 mV
EMMC Информация :
EMMC CID: 15010034465044335202364DF01EC40E
EMMC CSD: D02701320F5903FFF6DBFFEF8E40400C
EMMC Производитель : SAMSUNG , EMMC Имя: 4FPD3R , HEX: 344650443352 , S/N: 364DF01E , rev. 0x02
EMMC Производитель ID: 0x15 , OEM ID: 0x00 , Тип устройства: BGA (Discrete embedded) , Дата: 12/2017
   EMMC ROM 1 (Данные пользователя) Объем: 3728 MB (0000E9000000)
   EMMC ROM 2/3 (Загрузочный раздел 1/2) Объем: 4096 KB (000000400000)
   eMMC RPMB (защищенный блок данных): емкость: 512 KB (000000080000) Counter: 0 , Response: Clean
EMMC Постоянная защита записи: Нет
EMMC Временная защита записи: Нет
Extended CSD информация :
Extended CSD ревизия: 1.7 (MMC 5.0, MMC 5.01)
Конфигурация загрузки [PARTITION_CONFIG]: 0x08 , Загрузка из: ROM2 (Boot partition 1)
Boot Bus Config: 0x02 , width 8bit
H/W Reset Function [RST_N_FUNCTION]: 0x01, RST_n сигнал постоянно включен
Поддержка управления разделами [PARTITIONING_SUPPORT]: 0x07
Устройство поддерживает функции разбиения
Устройство может иметь расширенные технологические возможности в разделах и области пользовательских данных
Устройство может иметь атрибуты расширенных разделов
Свойства раздела [PARTITION_SETTING_COMPLETED]: 0x00
Бэкап сохранён: 4FPD3R_364DF01E_20221102_120045.extcsd
EMMC Инициализация выполнена.

Предупреждение: Health report очень ПЛОХОЙ

Device Life Time Estimation (MLC) [269]: 0x06   50% - 60% device life time used
Device Life Time Estimation (SLC) [268]: 0x06   50% - 60% device life time used
Pre EOL information [267]: 0x01   Normal

Операция: Чтение из eMMC ...

Чтение из: ROM2 , старт: 0x000000000000 , размер: 0x000000400000
Выходной файл: D:\LG\HISENS\EMMC_4FPD3R_ROM2_000000000000_000000400000.bin
Переключение eMMC на ROM2
Чтение раздела...
Выполнено чтение раздела. Скорость чтения: 477,27 Kb/s

Все сделано.   время: [00:00:08:963]

Установка частоты 21 MHz
CMD Уровень подтяжки: 2041 mV
CMD Активный уровень: 2114 mV
EMMC Информация :
EMMC CID: 15010034465044335202364DF01EC40E
EMMC CSD: D02701320F5903FFF6DBFFEF8E40400C
EMMC Производитель : SAMSUNG , EMMC Имя: 4FPD3R , HEX: 344650443352 , S/N: 364DF01E , rev. 0x02
EMMC Производитель ID: 0x15 , OEM ID: 0x00 , Тип устройства: BGA (Discrete embedded) , Дата: 12/2017
   EMMC ROM 1 (Данные пользователя) Объем: 3728 MB (0000E9000000)
   EMMC ROM 2/3 (Загрузочный раздел 1/2) Объем: 4096 KB (000000400000)
   eMMC RPMB (защищенный блок данных): емкость: 512 KB (000000080000) Counter: 0 , Response: Clean
EMMC Постоянная защита записи: Нет
EMMC Временная защита записи: Нет
Extended CSD информация :
Extended CSD ревизия: 1.7 (MMC 5.0, MMC 5.01)
Конфигурация загрузки [PARTITION_CONFIG]: 0x08 , Загрузка из: ROM2 (Boot partition 1)
Boot Bus Config: 0x02 , width 8bit
H/W Reset Function [RST_N_FUNCTION]: 0x01, RST_n сигнал постоянно включен
Поддержка управления разделами [PARTITIONING_SUPPORT]: 0x07
Устройство поддерживает функции разбиения
Устройство может иметь расширенные технологические возможности в разделах и области пользовательских данных
Устройство может иметь атрибуты расширенных разделов
Свойства раздела [PARTITION_SETTING_COMPLETED]: 0x00
Бэкап сохранён: 4FPD3R_364DF01E_20221102_120112.extcsd
EMMC Инициализация выполнена.

Предупреждение: Health report очень ПЛОХОЙ

Device Life Time Estimation (MLC) [269]: 0x06   50% - 60% device life time used
Device Life Time Estimation (SLC) [268]: 0x06   50% - 60% device life time used
Pre EOL information [267]: 0x01   Normal

Операция: Чтение из eMMC ...

Чтение из: ROM3 , старт: 0x000000000000 , размер: 0x000000400000
Выходной файл: D:\LG\HISENS\EMMC_4FPD3R_ROM3_000000000000_000000400000.bin
Переключение eMMC на ROM3
Чтение раздела...
Выполнено чтение раздела. Скорость чтения: 493,32 Kb/s

Все сделано.   время: [00:00:08:655]

Пока не поддерживается ...



Что нового в версии 03.11.2022 04:47   Просмотр изменений

Размещено

Для этой версии изменений нет.

  • Отлично! 1
 Поделиться
Предыдущий файл HISENSE HX43N2170, TP.MS3463T.PB753, TH58NVG2S3HTA00 JHD426N2F51
Следующий файл VESTEL 47FD7000T, VES430UNDL-2D-N12, TC58NVG2S0HTAI0

Обратная связь

Вы сможете написать отзыв только после скачивания файла.

Laon

Laon 1

   1 из 1 пользователь отзыв оказался полезным 1 / 1 пользователь

После замены emmc и прошивки аппарат успешно отремонтирован.

Такую же точно emmc быстро найти не удалось, установлена H26M31003GMR.



IMG_20251225_182104.jpg IMG_20251225_183511.jpg

  • Отлично! 1

  • Избранное

    • TCL 65С755 шасси 40-M653G1-MAD2HG дамп eMMC

      TCL 65С755 шасси 40-M653G1-MAD2HG дамп eMMC

      VEK опубликовал файл в eMMC, NAND FLASH FULL SET, , файл

      TCL 65С755
      панель: LVU650NDJL CS9W90 V2
      на планке: ST6451D08-6 Ver.2.1
      main: 40-M653G1-MAD2HG
      проц: MT9653BAKTAB
      eMMC: THGAMVGBT13BBAIL
      В прошивке включен звук на наушники,
      нужно переключить на внутренние динамики!

        • Спасибо
      • 0 ответов
      LiVan

      Выделил

      LiVan,
    • KENOTRONTV SPI REPAIR - восстановления дампов SPI платформ MStar / SunPlus

      KENOTRONTV SPI REPAIR - восстановления дампов SPI платформ MStar / SunPlus

      LiVan опубликовал тема в Программаторы, , тема

      KENOTRONTV TV SPI LAB — это не волшебная лампа Алладина и не программа с одной кнопкой «Починить всё».
      Это набор инженерных программных инструментов, который в умелых руках позволяет разобраться и восстановить практически любой SPI-дамп, если в нём сохранилось достаточно исходных данных или имеется подходящий донор.
      Раньше работа часто выглядела проще: запустил специализированную программу, загрузил дамп и ждёшь готового результата.
      Но если конкретная платформа не поддерживается, контрольная структура неизвестна или автоматический алгоритм не справился — дальше оставались HEX-редактор, сравнение файлов и собственный опыт.
      KENOTRONTV TV SPI LAB построен по другому принципу.
      Здесь мастер получает реальные инструменты:
      SPI Map, HEX Analyzer, Corruption Heatmap, Boot Chain, анализ Kernel/TEL/LZMA/CRC, проверку захвата SPI, сравнение с донором, Consensus, редакторы Factory/NVRAM, Patch Manager и другие режимы.
      Программа помогает найти проблему, проверить гипотезу и безопасно внести изменения, но окончательное решение принимает мастер.
      Изучайте дампы, сравнивайте, анализируйте, экспериментируйте и совершенствуйте свой опыт.
      Чем лучше вы понимаете структуру прошивки, тем больше возможностей даёт KENOTRONTV TV SPI LAB.
      • 54 ответа
      LiVan

      Выделил

      LiVan,

    • KENOTRONTV TV SPI LAB

      LiVan опубликовал файл в Программаторы, , файл

      KENOTRONTV TV SPI LAB 3.0
      Инженерный комплекс для анализа, проверки, сравнения и восстановления SPI-прошивок телевизоров.
      Программа предназначена для работы с полными дампами SPI Flash и позволяет не просто сравнивать прошивку с донором, а разбирать структуру BIN, находить повреждённые области, проверять контрольные суммы, модули, служебные данные и выполнять контролируемое восстановление родного дампа.
      Основные возможности
      автоматический анализ SPI BIN; определение платформы и структуры прошивки; автоматическая карта SPI: BOOT / KERNEL / MODULES / LOGO / FACTORY / NVRAM / KEYS; глубокий анализ MStar/TEL; проверка и распаковка LZMA-модулей; проверка CRC-32, SHA-256 и структуры контейнера; Corruption Heatmap — поиск подозрительных, пустых и повреждённых областей; Donor Compatibility Score — оценка совместимости донора; сравнение отдельных регионов с донором; поддержка нескольких доноров и анализ совпадений; безопасное автоматическое восстановление; ручной режим восстановления; SPI HEX Analyzer:
      HEX; ASCII; физические адреса; entropy; FF/00 %; CRC32; SHA-256; поиск строк; извлечение выбранного участка в отдельный BIN; сравнение выбранного региона с донором; анализ Factory / NVRAM / MAC / HDCP / CI / EEPROM; поиск основных и зеркальных служебных областей; Firmware Explorer; Boot Chain Analyzer; поиск и извлечение PNG/JPEG/BMP из прошивки; визуальный редактор регионов; HEX Editor; Patch Manager; ручное редактирование OLD → NEW; редактор Factory/NVRAM/Keys; редактор профилей платформ; повторная проверка BIN после ремонта; автоматическое создание технического отчёта.
      Главный принцип программы
      Максимально сохранять родной дамп телевизора.
      Если повреждён один сектор, модуль или несколько байт, программа старается восстановить
      только повреждённую область, не заменяя без необходимости весь BIN чужой прошивкой.
      Особое внимание уделяется сохранению индивидуальных данных аппарата:
      MAC;
      HDCP;
      CI Key;
      Serial;
      Factory;
      NVRAM;
      Panel Settings;
      EEPROM;
      пользовательских и заводских настроек.
      Работа с донором
      Наличие рабочего донора ещё не означает, что его можно полностью записывать в телевизор.
      Перед восстановлением программа анализирует совместимость и проверяет:
      размер SPI;
      платформу;
      структуру прошивки;
      Main;
      Project ID;
      DRAM;
      расположение модулей;
      Factory/NVRAM;
      служебные области;
      контрольные суммы.
      При низкой совместимости автоматическое восстановление может быть заблокировано.
        • Спасибо
        • Отлично!
      • 16 ответов
      LiVan

      Выделил

      LiVan,
    • Samsung UE65CU7100UXRU KANT_SU2E BN41-02992A комплект дампов

      Samsung UE65CU7100UXRU KANT_SU2E BN41-02992A комплект дампов

      VEK опубликовал файл в eMMC, NAND FLASH FULL SET, , файл

      Samsung UE65CU7100UXRU KANT_SU2E BN41-02992A
      панель: CY-BC065HGSV1H
      main: BN41-02992A KANT_SU2E
      проц: SDP20405 ver.00
      eMMC: KLM8G1GETF-B041
      24С512
      EN25Q40 - 2шт



        • Спасибо
      • 1 ответ
      LiVan

      Выделил

      LiVan,
    • HAIER 55 SMART TV S2 PRO, T.MT9602.731 LVU550CSDX EMMC KLMG1ETD

      HAIER 55 SMART TV S2 PRO, T.MT9602.731 LVU550CSDX EMMC KLMG1ETD

      mastel опубликовал файл в eMMC, NAND FLASH FULL SET, , файл

      HAIER 55SMART TV S2 PRO
      T.MT9602.731
      LVU550CSDX
      EMMC KLMG1ETD
      Полный бэкап с рабочей платы.
        • Отлично!
      • 0 ответов
      LiVan

      Выделил

      LiVan,
    Посмотреть все

  • Статистика Загрузок

    9 398
    Файлы
    2 911
    Комментариев
    1 694
    Отзывов
    Последний файл
    TCL 65С755 шасси 40-M653G1-MAD2HG дамп eMMC
    Автор VEK

    1    0

×
×
  • Создать...
