SUPRA STV-LC2277FL V6L10, TSUMV59XU-Z1

   (0 reviews)

2 Screenshots

About This File

SUPRA STV-LC2277FL V6L10

MAIN: T.VST29.61C 12296

CPU : TSUMV59XU-Z1

TUNER : CDT-3SP5I2-36

SPI FLASH: W25Q32FVSIG

PSU : HKC-PL01 REV:3.0

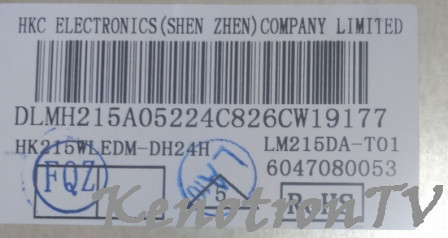

LED PANEL: LM215DA-T01

Вход в сервис c ПДУ MENU -1,1,4,7. Выход EXIT

Прошивку снял лично c рабочего на все 100% TV контрольная сумма ED82

прог CH341A (Programm)



Неисправность:





TV включается в дежурку, красный цвет диода горит стабильно, без миганий на пульт и кнопки панели тв реакции нет.

Напряжение на майн на стабилизаторах есть все ок 1,8 вольт и 3,3 вольт на другом есть.

Родную прошивку снял считал и сохранил на комп, нашел у нас похожую с таким же составом но аппарат правда другой GOLDSTAR хотел прошить но flash не стирается, Тогда все проще нашёл у себя другую микросхему с рабочего тв с разборки.

W25Q32FVSIG стёр её и прошил старой прошивкой той что стояла на битой flash с родного аппарата.

После установки новой W25Q32FVSIG с старой родной прошивкой TV включился все норм, TV работает на все 100%
