LG 37LE4500, Chassis LD01D, MX25L8006E

   (1 отзыв)
LiVan
 Поделиться

7 изображений

Информация о файле

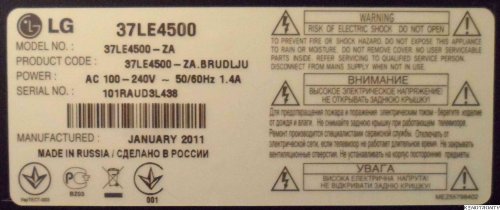

LG 37LE4500, Chassis LD01D

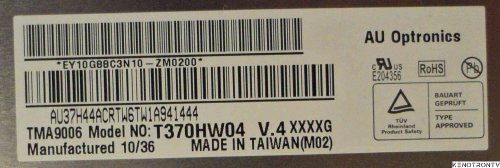

Матрица: T370HW04 V.4

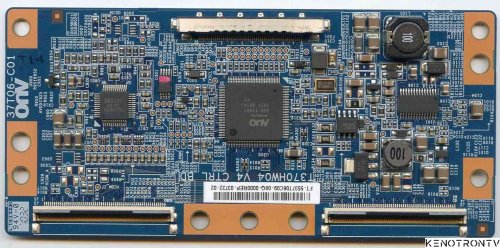

Тикон:


T370HW04 V4 CTRL BD
37T06-C01
U301 - 24C32, КС: 3A01
U300 - AUO-12401
U901 - RM5101
U101 - BD8160EFV
U105 - RT8901
U103 - M214

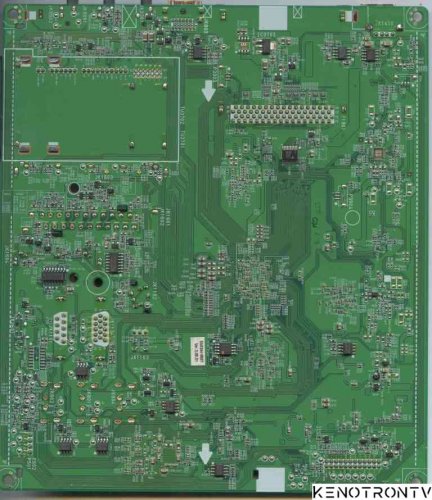

Майн:


LD01D EAX61766102(0) 2009.12.23
IC101 - LGE107D ( из даташита), накл.: SAA34907920 Ver.3.5.7
IC201, IC202 - H5TQ1G63BFR х2шт.
IC102 - H27U1G8F2BTR, накл.: SAA35408802 Ver.3.03.11 991546
IC1401 - MX25L8006E, накл.: SAA34419927 Ver.3.00.01
IC1001 - 24C16WP, КС: 7B58
IC104 - 24H01RP, КС: F450
IC801 - 24C02B, КС: 3300
IC802 - 24C02B, КС: 3300
IC803 - 24C02B, КС: 3300
IC804 - 24C02B, КС: 3300
IC1105 - 24C02B, КС: 9C80

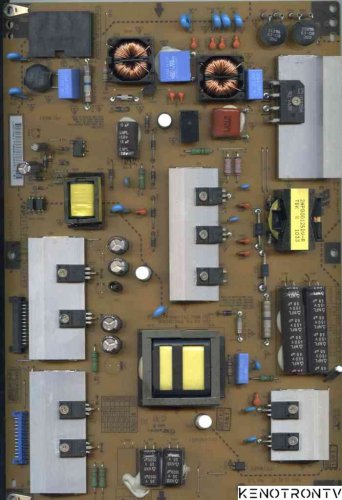

БП: PSLC-L002A, LGP3237-10Y
FAN6961, STF13NM60N х2шт., STTH10LCD06FP - PFC
VIPER27L - STBy
L6599D, K8A50D х2шт. - POWER

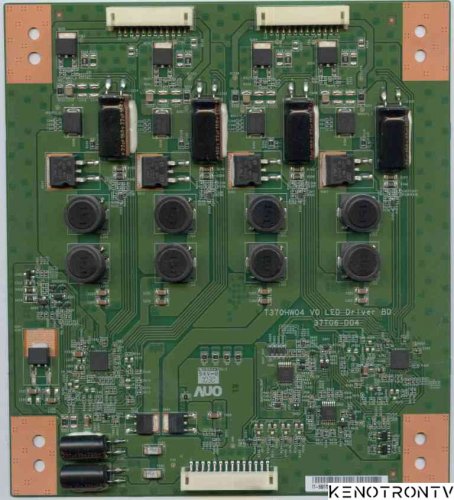

LED-драйвер: T370HW04 V0 LED Driver BD, 37T06-D04
HV9982, U201, U301
STB19NF20 x4шт., P2504BDG x4шт., B421 х4шт.
Всё читал TRITONом лично с рабочего телевизора с разбитым стеклом.
Прошивки IC801-IC804 одинаковые.NANDа прочитана, но выкладывать не стал.
Контрольная сумма NANDы: 4EA3
Контрольная сумма флеши: 3657
