Доработка UE32F5***- 6***


4 Screenshots

About This File

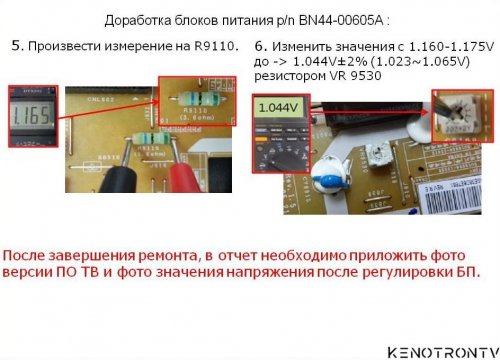

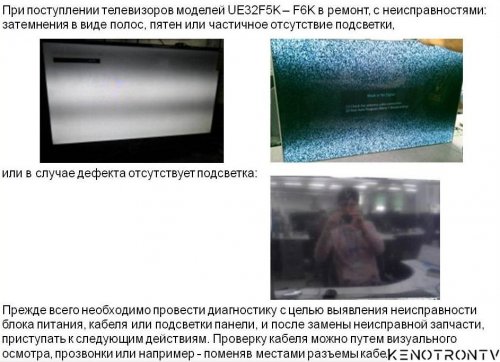

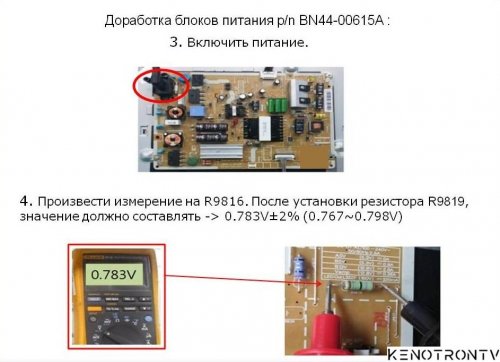

Доработка UE32F5***- 6***
Вот тут свободно и подробно как все нужно сделать, огромное спасибо автору видео


User Feedback

Recommended Comments

There are no comments to display.

Create an account or sign in to comment

You need to be a member in order to leave a comment

Create an account

Sign up for a new account in our community. It's easy!

Register a new account

Sign in

Already have an account? Sign in here.

Sign In Now
  • Our picks

    • Замена шасси QFU1.2E LA на LC/LD/LE42B,42G
      PHILIPS 47PFL7008S/60
      shassis: QFU1.2E LA
      panel: LC470EUF(PF)(F1)

      ...был выкуплен после отказа от ремонта
      Было решено заменить неисправный майн на майн от LG 39LB650V : LC/LD/LE42B,42G EAX65384004(1.5)
      PSU оставил родной.
      Для начала были скоммутированы питания и сигналы psu-main и main-psu :
      "philips"                                   "lg"
      STB+GND       <=>             PWR-ON
      BL on                <=>             DVR-ON
      DIM1                 <=>             P-DIM
      3v3(3,5v)      <=>             3,5v
      GND                 <=>             GND
      12v ssb          <=>             12v
      12v  <=>  invertor  <=>  24v
      Первое включение :

      Проверяем установленное разрешение на майне согласно СМ :

      ...на моём майне - 0110 = FHD 60Hz
      ...мне нужно - 0101 = FHD 120Hz
      Работаем с опционниками - в моём случае - R215 передвинул на R216
                                                                                                      R222 передвинул на R221

      Далее заходим в сервисное меню телевизора в AZ ADJUST=>Tool1 и изменяем битность с 8 на 10
      ...и радуемся:

      Набираемся терпения и работаем с задней крышкой :

      ...наклейку можно взять с другого LG - привести в порядок вид
      Т.к. на доноре нет кнопок , а только джойстик и пульт , то решил с кнопками и не заморачиваться.
      Джойстик с ИК-прёмником внедрил удачно:

      Рамку на боковые разъёмы чуток подрезал по высоте:

      Керамический радиатор заменил на алюминиевый:

      Подобрал шлейфа LVDS - взял от LG "LW"-серии - немного перегнув по нужной конфигурации ( есть "резаные" - гнуть не нужно...
      P/S: ..."поле деятельности" большое - удачи в ремонтах!









        • Спасибо
        • Отлично!
      • 0 replies
    • DEXP 50UCY2/G
      Panel: C500Y21-M8, CV500U2-T01
      T-con: TC-U-A-0136
      PSU: JUM7.820.1292 V1.1, R-CH2130D-1MF
      Main: T.MT9632.722

      Есть подсветка нет изображения, на правой планке сгоревший F1- 32V/5A, типоразмер 0603 , встал на пробой С123
        • Отлично!
      • 0 replies
    • TCL 43P717 - нет изображения
      TCL 43P717
      Main:   40RT51T2-MAA2HG
      Panel:  LVU430NDEL
      PSU:    OB_L12NWA_PW210AB
      T-Con: интегрирован



      Нет изображения, подсветка есть.
      После отсоединения правого шлейфа появилась часть изображения.
      Проверка керамики в t-con результатов не дала.
      Решение для устранения данного дефекта:


        • Спасибо
        • Отлично!
      • 0 replies
    • 32 Smart TV DX DH1U6GD0103,  USB Firmware Software
      upgrade_no_tvcertificate.pkg
      upgrade_loader_tvconfig_only_32HD.pkg
      project_id.ini

        • Отлично!
      • 0 replies
    • LG 42LB650V-ZE, LC/LD/LE42B.42G, EAX65384004(1.5)
      Main LC/LD/LE42B.42G EAX65384004(1.5)
      Panel LC420DUH
      PCB:EAX65423701(2.0)
      eMMC Toshiba THGBMAG5A1JBAIR
      EEPROM AT24C256C
      В архиве полный бекап eMMC+EEPROM

        • Спасибо
        • Отлично!
      • 0 replies
