SAMSUNG
77 файлов
-
SAMSUNG 740N, MX25L1005MC
Автор Anatos
SAMSUNG 740N
MODEL: LS17HALKSB/EDC
HA17LOCAc-1003
19.06.2007(117E)-наклейка на проце
LTM170EX - матрица
MX25L1005MC - flash считана программатором POSTAL AVR c рабочего монитора
1 раз скачали
0 комментариев
Отправлено
-
SAMSUNG 2043NW, MX25L1005MC, S24CS08
Автор Anatos
SAMSUNG 2043NW
Matrix CLAA201WA
Main - надпись на этикетке со штрих кодом BN91-01890T DP06(PE) MY20N
Scaler SE718M-LF
Flash MX25L1005MC
EEPROM S24CS08
Прошивки снял лично, CH341A (Programm)
P/S
Сброс данных: меню на выборе английского языка удерживаем "ввод" 5 - 10 сек.
Иногда решение проблемы, только прошивка EEPROM S24CS08
7 раз скачали
0 комментариев
Обновлено
-
Популярные файлы
Неделя
Месяц
Год
Всё время
-
-
Статистика Загрузок
-
Избранное
-
Замена шасси QFU1.2E LA на LC/LD/LE42B,42G
verniy68 опубликовал тема в Ремонт TFT(LCD), , тема
PHILIPS 47PFL7008S/60
shassis: QFU1.2E LA
panel: LC470EUF(PF)(F1)
...был выкуплен после отказа от ремонта
Было решено заменить неисправный майн на майн от LG 39LB650V : LC/LD/LE42B,42G EAX65384004(1.5)
PSU оставил родной.
Для начала были скоммутированы питания и сигналы psu-main и main-psu :
"philips" "lg"
STB+GND <=> PWR-ON
BL on <=> DVR-ON
DIM1 <=> P-DIM
3v3(3,5v) <=> 3,5v
GND <=> GND
12v ssb <=> 12v
12v <=> invertor <=> 24v
Первое включение :
Проверяем установленное разрешение на майне согласно СМ :
...на моём майне - 0110 = FHD 60Hz
...мне нужно - 0101 = FHD 120Hz
Работаем с опционниками - в моём случае - R215 передвинул на R216
R222 передвинул на R221
Далее заходим в сервисное меню телевизора в AZ ADJUST=>Tool1 и изменяем битность с 8 на 10
...и радуемся:
Набираемся терпения и работаем с задней крышкой :
...наклейку можно взять с другого LG - привести в порядок вид
Т.к. на доноре нет кнопок , а только джойстик и пульт , то решил с кнопками и не заморачиваться.
Джойстик с ИК-прёмником внедрил удачно:
Рамку на боковые разъёмы чуток подрезал по высоте:
Керамический радиатор заменил на алюминиевый:
Подобрал шлейфа LVDS - взял от LG "LW"-серии - немного перегнув по нужной конфигурации ( есть "резаные" - гнуть не нужно...
P/S: ..."поле деятельности" большое - удачи в ремонтах!
-
-
- 0 ответов
Выделил
LiVan, -
-
DEXP CV500U2-T01 нет изображения
AVL68 опубликовал тема в Ремонт LCD и PDP панелей, , тема
DEXP 50UCY2/G
Panel: C500Y21-M8, CV500U2-T01
T-con: TC-U-A-0136
PSU: JUM7.820.1292 V1.1, R-CH2130D-1MF
Main: T.MT9632.722
Есть подсветка нет изображения, на правой планке сгоревший F1- 32V/5A, типоразмер 0603 , встал на пробой С123-
-
- 0 ответов
Выделил
LiVan, -
-
TCL 43P717 - нет изображения
lyutiy опубликовал тема в Ремонт LCD и PDP панелей, , тема
TCL 43P717
Main: 40RT51T2-MAA2HG
Panel: LVU430NDEL
PSU: OB_L12NWA_PW210AB
T-Con: интегрирован
Нет изображения, подсветка есть.
После отсоединения правого шлейфа появилась часть изображения.
Проверка керамики в t-con результатов не дала.
Решение для устранения данного дефекта:
-
-
- 0 ответов
Выделил
LiVan, -
-
Haier 32 Smart TV DX DH1U6GD0103, USB Firmware Software
Неизвестный опубликовал файл в Обновление через USB, , файл
32 Smart TV DX DH1U6GD0103, USB Firmware Software
upgrade_no_tvcertificate.pkg
upgrade_loader_tvconfig_only_32HD.pkg
project_id.ini
-
-
- 0 ответов
Выделил
LiVan, -
-
LG 42LB650V-ZE, LC/LD/LE42B.42G, EAX65384004(1.5)
lyutiy опубликовал файл в LG, , файл

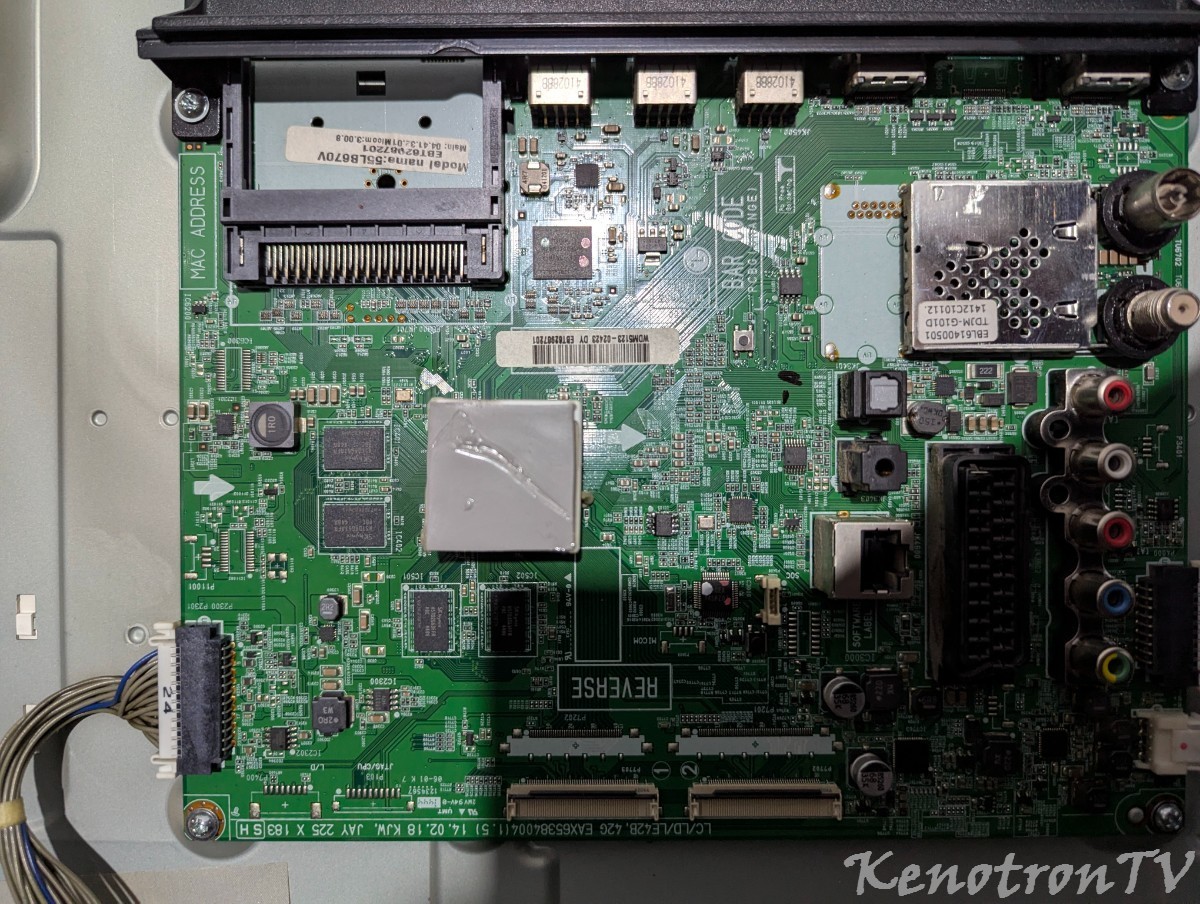

Main LC/LD/LE42B.42G EAX65384004(1.5)

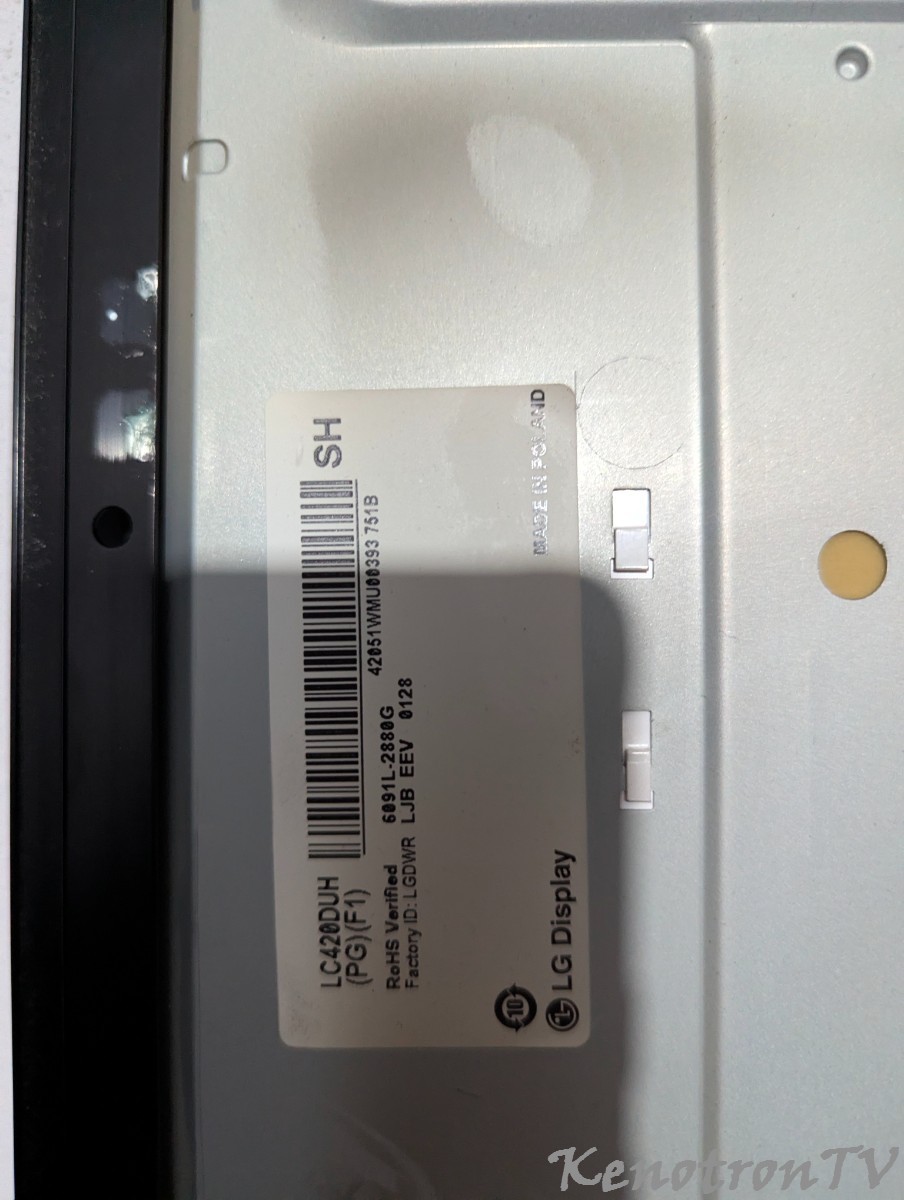

Panel LC420DUH
PCB:EAX65423701(2.0)
eMMC Toshiba THGBMAG5A1JBAIR
EEPROM AT24C256C
В архиве полный бекап eMMC+EEPROM
-
-
- 0 ответов
Выделил
LiVan, -
-
-
