ACELINE 32HEN1 / EL.MS3663S-FE48V1 / CX320DLEDM / TK2303-071 / SPI + PANEL EEPROM Dump

Информация о файле

Модель ТВ: ACELINE 32HEN1
Тип: LED TV, не Smart
Питание: 220–240 В, 50 Гц
Потребляемая мощность: 56 Вт
Дата изготовления: июль 2023

Состав телевизора

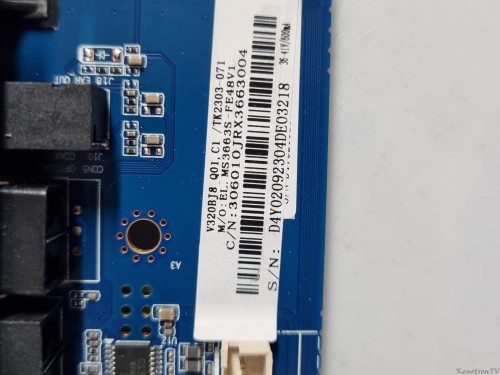

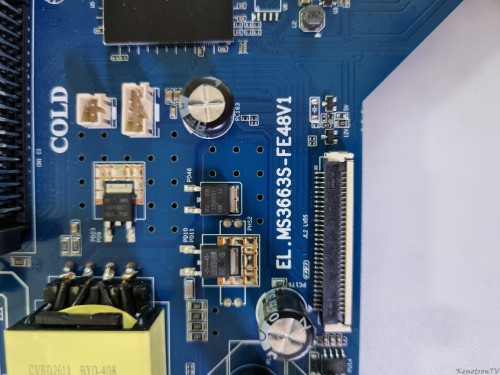

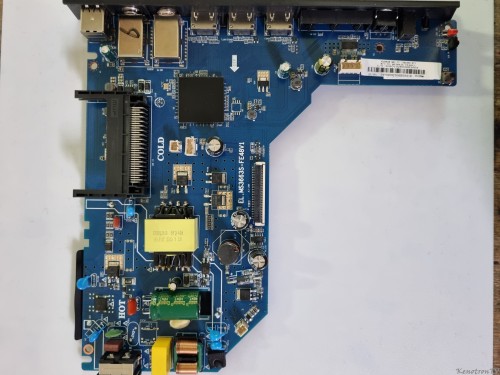

Main Board / PSU / LED Driver:
EL.MS3663S-FE48V1

Плата комбайн:

• блок питания;

• main board;

• LED driver;

• тюнер;

• CI-разъём;

• LVDS выход на панель.

Шасси / платформа:
MS3663S / MStar-платформа

Процессор:
MStar / MS3663S, под радиатором

SPI Flash:
EN25QH64A
Объём: 8 MB / 64 Mbit
Производитель: EON
SPI ID: 1C7017
Питание чтения/записи: 3.3 В
В дампе присутствует загрузочная часть и ресурсы, внутри найдено упоминание логотипа boot logo_Aceline_curved.

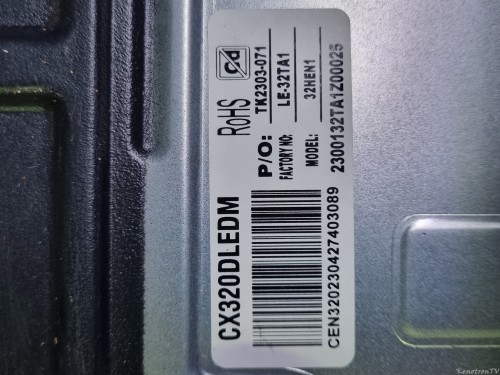

Панель / матрица:
CX320DLEDM

Panel P/O:
TK2303-071

Factory No:
LE-32TA1

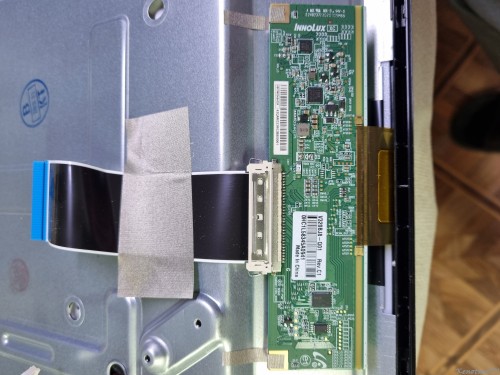

T-CON / Panel board:
320BJ8-Q01 C1

Panel EEPROM:
24C128
Объём: 16 KB
Питание: 3.3 В
Назначение: конфиг панели / тайминги / параметры матрицы.

Состав архива

1. EN25QH64A.bin
   Дамп SPI Flash main board.
   Размер: 8 388 608 bytes
   CRC32: 059E4EE1
   MD5: 5e5857f533d2c7b8370a08842d923a49

2. ПАНЕЛЬ 24C128.bin
   Дамп EEPROM панели / T-CON.
   Размер: 16 384 bytes
   CRC32: A764C186
   MD5: f2ed1052621ad438ef1ff41cc01935a6

3. КОНФИГ.txt
   Лог чтения SPI Flash EN25QH64A.

4. КОНФИГ-ПАНЕЛЬ.txt
   Лог чтения EEPROM панели 24C128.

Назначение дампа

Дамп подходит для восстановления телевизора ACELINE 32HEN1 на плате EL.MS3663S-FE48V1 с панелью CX320DLEDM / TK2303-071 / 320BJ8-Q01 C1.

Может помочь при таких неисправностях:

• телевизор не стартует;

• висит на логотипе;

• циклически перезагружается;

• индикатор реагирует, но запуска нет;

• после чужой прошивки нет изображения;

• слетела SPI Flash;

• повреждён загрузчик / основной софт;

• искажённая картинка из-за неродного panel config;

• белый экран / неправильные цвета / нет нормальной инициализации панели.

Важное замечание

Это не USB-прошивка.
Файлы предназначены для записи программатором:

• SPI EN25QH64A — на main board;

• EEPROM 24C128 — на T-CON / плате панели.

Перед записью обязательно сохранить родные дампы.

Порядок записи SPI Flash

1. Считать родную SPI EN25QH64A и сохранить отдельно.

2. Проверить ID микросхемы: должен определяться как EN25QH64A / 1C7017.

3. Питание программатора: 3.3 В.

4. Если программатор ругается на защиту — снять защиту с SPI.
   В логе Status Register: 0xB0, стоят BP-биты защиты.

5. Сделать:

   • Erase;

   • Blank Check;

   • Write;

   • Verify.

6. После записи поставить SPI на плату, проверить запуск.

Порядок записи EEPROM панели 24C128

EEPROM панели трогать только если есть подозрение на повреждение panel config.

Признаки проблемы EEPROM / конфига панели:

• подсветка есть, звук есть, изображения нет;

• белый экран;

• негатив;

• полосы без явного дефекта матрицы;

• неправильная геометрия;

• после чужого дампа SPI панель не инициализируется.

Запись:

1. Считать родную 24C128.

2. Сохранить оригинал.

3. Записать файл ПАНЕЛЬ 24C128.bin.

4. Verify обязателен.

5. После запуска проверить изображение, цвета, LVDS, подсветку.

Что проверять при ремонте этой платы

Дежурка и питание

На плате есть подписанные точки возле LVDS:

• 12V

• 5V

Сначала мерить:

• наличие дежурного питания;

• 5 В;

• 12 В;

• 3.3 В на SPI;

• питание проца;

• питание DDR / обвязки;

• питание тюнера;

• питание T-CON через LVDS.

Если 3.3 В на SPI нет — проц не стартанёт и SPI читаться не будет.

SPI обмен

Осциллографом смотреть:

• CS

• CLK

• MOSI

• MISO

Если при включении есть питание, но нет активности на SPI — копать reset, кварц, питание проца, кз по низковольтным линиям.

Если активность есть, но запуск цикличный — часто битый дамп, дохлая SPI или просадка питания.

LVDS / панель

Проверить:

• 12 В на LVDS;

• предохранитель на T-CON;

• VGH;

• VGL;

• AVDD;

• VCOM;

• SCL/SDA EEPROM панели;

• посадку LVDS-шлейфа.

Если подсветка есть, звук есть, меню вслепую работает — сначала смотреть T-CON, panel EEPROM и LVDS.

LED driver

Если телевизор стартует, но нет подсветки:

• проверить BL_ON;

• проверить PWM;

• проверить питание LED-драйвера;

• проверить LED-линейки;

• проверить разъём подсветки и пайку.

Типовые проблемы по таким MS3663-платам

• слёт SPI Flash;

• дохлая EN25QH64A;

• включена защита записи SPI;

• просадка 5 В / 12 В;

• кз по 3.3 В;

• дохлый DC-DC питания проца;

• битый panel config;

• нет питания T-CON;

• отвал / плохой контакт LVDS;

• неисправность подсветки;

• последствия неродного дампа: не тот пульт, не та панель, нет изображения, неправильный логотип, проблемы с DVB/CI/HDMI.

Совместимость

Дамп лучше использовать только при совпадении:

• модель ТВ: ACELINE 32HEN1;

• main board: EL.MS3663S-FE48V1;

• панель: CX320DLEDM;

• P/O: TK2303-071;

• T-CON: 320BJ8-Q01 C1;

• SPI: EN25QH64A.

На похожих платах MS3663 может стартовать, но возможны проблемы с панелью, пультом, кнопками, DVB, CI, HDMI и логотипом.

По приложенным логам: SPI определена как EON EN25QH64A, питание чтения 3.3 В, объём 0x800000 / 8 МиБ, Status Register 0xB0.
EEPROM панели определена как Generic 24C128, объём 16 КиБ, CRC32 0xA764C186.
