ROMSAT 32HMC1720, TP.V56.PB826, ROMSAT 32HMC1720

Sign in to follow this

4 Screenshots

About This File

ROMSAT 32HMC1720

Panel: UUH32L147G22LTY

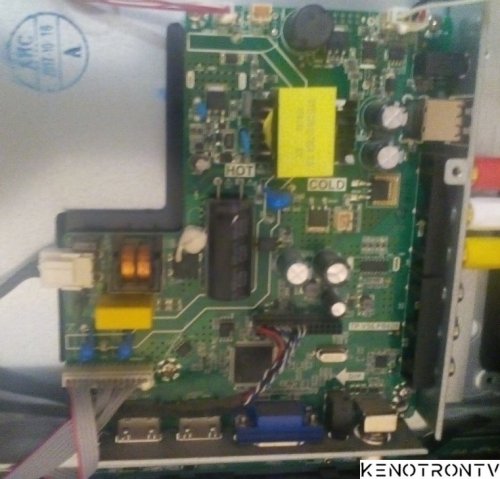

Main: TP.V56.PB826

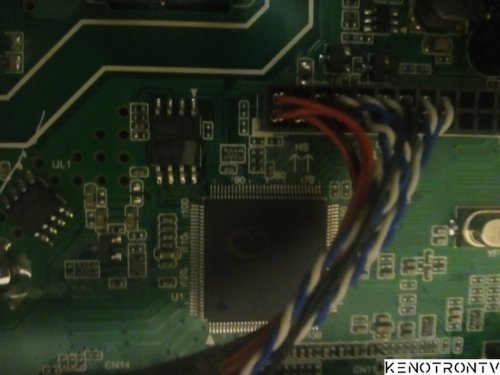

проц. TSUMV56RUU-Z1
звук  CSY1281AER
драйвер OB3353CP

флеш  25Q32BSIG cчитал программатором RT809F




What's New in Version 12/03/2019 08:36 AM   See changelog

Released

No changelog available for this version.




User Feedback

Recommended Comments

There are no comments to display.

Create an account or sign in to comment

You need to be a member in order to leave a comment

Create an account

Sign up for a new account in our community. It's easy!

Register a new account

Sign in

Already have an account? Sign in here.

Sign In Now
  • Our picks

    • PANASONIC TX-L47ETW5 не включается, ошибка 3.
      PANASONIC TX-L47ETW5
      Panel: LC470EUD_SEF2
      t-con: 6870C-0402C
      MAIN: TNPH0993_3A
      PSU:TNPA5608
      Не включается, все время мигает ошибка 3, на майне есть только 5,0 В дежурного режима, остальные напряжения отсутствуют.
      (ERROR_3: POWER_SOS)
      На блоке питания нашел оборванный предохранитель PA7405 по +16,2 В на майн
      Включаю: на пару секунд зеленый, дальше красный светодиод мигает ошибку 10, все напряжения питания тоже появлялись лишь на пару секунд.
      Отключил t-con: тв включился, подсветка светит, ошибок не дает.
      Заменил t-con 6870C-0402C (проц. TL2437MC) на t-con 6870C-0402C (проц.  LC5822)
      Изображение нормальное (тут прошло без разделения по яркости левой и правой половин)
      Кстати: При отключении одного из шлейфов на планки матрицы (6870S-1322B/1323B) изображения на соответствующей стороне нет.

      PS: напряжения на майне (В)
      IC5400 - 3,3
      IC5420 - 5,12
      IC5440 - 5,18
      IC5780 - 1,23
      IC8702 - 1,85
      IC5300 - 12,0 (на t-con)
      L(2R2) -1,52 (вверху между радиатором, там он один)
      Выходные напряжения блока питания: 5,0/16,2/24 В.

      • 6 replies
    • SAMSUNG UE46D6530, BN41-01587E
      SAMSUNG UE46D6530, BN41-01587E
      В архиве:
      IC1301 SDIN5D2-2G
      IC1302 KFG1GN6W2D
      WT61P8 #ISP 20191112 162630
      IC1401 24_512
      IC1205 AT24C02
      Copiat din placa functionala. Muie PSD
      • 0 replies
    • SAMSUNG UE32J4000AK (LD01), HIGH_NT14L_J4000_UE MAIN: BN94-0802A
      SAMSUNG UE32J4000AK (LD01)
      PANEL JJ032AGH-R1
      CODE: BN41-02358C
      MODEL: BN41-02358
      Платформа: HIGH_NT14L_J4000_UE
      MAIN: BN94-0802A
      TUNER DNTS403H5A
      BN40-00316A
      NAND Flash: F59L1G81MA
      EEPROM Generic 24C256
      Flash W25Q40CL
      В архиве:
      NAND Flash: F59L1G81MA
      EEPROM Generic 24C256
      Flash W25Q40CL

      • 0 replies
    • Panasonic TH-43GS506M, TH-49GS506M 7M42T
      Panasonic LED Service Manual  TVTH-43GS506M Chassis 7M42T
      • 0 replies
    • SAMSUNG UE48H6800AU, BN41-02260A HIGH_X14H
      SAMSUNG UE48H6800AU
      Шасси (Main Board) BN41-02260A HIGH_X14H
      Panel CY-VH048CSLV1V
      В архиве фото блоков ,прошивка eMMC со всеми разделами,SPI,EEPROM.
      А также фото T-CON и его прошивка.Панель (гнутая).
      • 0 replies
