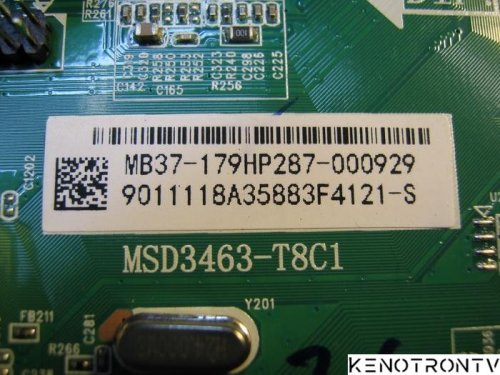

AOC LE32m3570/60 MSD3463-T8C1

MODEL : SAMSUNG UE43NU7120U
CHASSIS : KANT_M2E
MAIN : BN41-02635
             BN94-12797X
CPU : под радиатором
PSU : L40E6_NDY
          BN44-00947A
LED-DRIVER : BD94062F
MATRIX : CX-NN043HGEV8V
планки : AOT_43_NU7100F_2x28_3030C
тип подсветки : EDGE LED

Прибыл с неисправностью - нет изображения (видно , но плохо...- со слов клиента
Диагностика аппарата на фото :

 после дальнейшего разбора :

все светодиоды "в хлам" :

...были демонтированы с планок , подготовлены посадочные места на планках и установлены новые светодиоды :

Фото родных светодиодов :

Фото установленных светодиодов выше...
         Подсветка состоит из двух планок , соединённых параллельно и "несущих на борту" по 28 светодиодов , соединённых последовательно
Доработка ЗДЕСЬ
Светодиоды брал ЗДЕСЬ (№1)
         Теперь самое "ОНО" , из-за чего и создана данная тема...
Ремонт подсветки данных аппаратов усложняется оплавлением рассеивателя и его растрескиванием - обычно по-середине и часто до половины (на фото видно
         Так вот , пока аппарат ждёт заказанного нового комплекта ПОДСВЕТКИ (по желанию клиента) и подходящего рассеивателя , было решено попытаться выяснить , в чём может быть причина такого дефекта
        В процессе доработки производил измерения на планках тока,напряжения ... и температуры на кристалле светодиода :
1)


Скрытый контент виден только участникам форума

R9873 установлен 2.2 Ohm :


2)


Скрытый контент виден только участникам форума

R9873 установлен 1.5 Ohm


3)


Скрытый контент виден только участникам форума

R9873 установлен 1.0 Ohm


...место установки термопары :

    ...так что мыслей не очень-то и много.. ЖДУ ВАШИХ
P/S : жду комплект подсветки (как-бы "оригинал" - из Кореи идёт) дабы на нём ещё раз проверить показания приборов





BBK 32LEX-5043/T2C
Шасси (Main Board) CV338H-U42

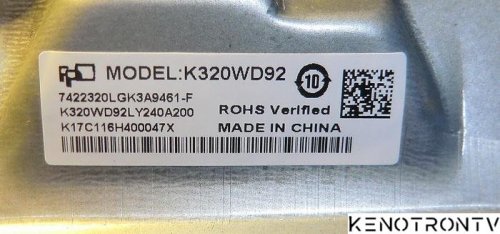

Panel D32- M30
 BBK 32LEX-5043T2C JPE_CV338H-U42_BBK_ST3151A05-8_EQ3EUCS3208-BBK-DM10_300ma_Russia_Dolby_1920X1080_MO10026370_700D_1G+8G_20180521191121（订单00版TNBS-01-1804-0083)
Порядок обновления:
1. Записать файл CtvUpgradde.bin на USB-носитель.
2. Отключить ТВ от сети 220 В.
3. Вставить USB-носитель в один из разъёмов сдвоенного USB-порта.
4. Нажать клавишу включения на задней панели ТВ и, удерживая её нажатой, включить ТВ в сеть 220 В.
5. В течение 3-5 секунд запустится процесс обновления ПО, при этом начнётся попеременное включение красного и зеленого цвета LED-индикатора, на экране отобразится информация о прохождении процесса обновления. Клавишу включения можно отпустить.
6. По окончании процесса ТВ перейдёт в режим ожидания, индикатор станет красным.

Panel: LTJ400HM801-V
T-CON: BN41-01797A LSJ400HM06-S
ИБП: BN44-00496A
MainBoard: BN41-01795A
MainBoard: WT61P805, EEprom: 24C256C4VCX, SPI Flash: 25Q40BVSIP, NAND: K9F1G08U0D
Тuner: BN40-00231A
В архиве:
24_256_IC901.BIN
W25Q40_IC1302.BIN
WT61P805 #ISP IC1201.BIN


AKAI LES-22V02S с проблемой " висит на заставке андроид"
Main: T.MS608.61
Panel: M215AEN01-1
EMMC: THGBM5G5A1JBA1R
SPI: W25Q16DVSIG
RAM: NT5CB256M8FN-D1 - 2шт
LES-22V02S\LES-22V02S, M215AE1N01-1(T215B1-P01-L05), T.MS608.61
1. Copy the unzipped files “mboot.bin，MstarUpgrade.bin” to the root directory of the USB;
2. Power on the TV and plug in the USB, then press “source+2580” to enter the Factory Menu.
3.  Select “other options”
4.  Select “upgrade mboot” and enter;
5.  Select “comfirm” to start to upgrade mboot,  ：
5.  Select “comfirm” to start to upgrade mboot,  ：
7. Select “upgrade main” to enter：
8. Select “comfirm” to start to upgrade main software… Please wait for about 8min, if  finished, the TV will start up automatically.

Используется PIC12F629 или PIC12F675. Прошивки под каждый контролер свои.
Назначение кнопок
Кнопка S1 - IN START (OK-OK)
Кнопка S2 - 0 (кнопка нуль для старых прошивок код был 0000, для новых 0413 и эта кнопка уже не актуальна, я не использовал)
Кнопка S3 - назад (Return/Ext)
Кнопка S4 - EZ ADJUST (MENU-MENU)
прошивки.rar
serLG_LAY6.rar

PS. Сильно не пинайте, с радиусом действия огорчу. Так как он 5-10 см...
