PANASONIC
10 файлов
-
2WS0250 PANASONIC TX-LR42E5 TNPH0993 2A
Автор live
PANASONIC TX-LR42E5
MAIN -TNPH0993 2A
CPU/MCU - 2WS0250
ПАНЕЛЬ - LC420EUN (SE) (M3)
Прошивка не закодирована
36 раз скачали
-
Panasonic TX-LR24XM6
Автор damned2000
Модель ТВ: PANASONIC TX-LR24XM6
Майн: 715G5647-M01-000-004K
Процессор: MEDIATEK ARM MTK5367ZUHU
Блок питания: 715G5872-P01-000-003S
Матрица: V236BJ1-LE1
Настройки в EEPROM: 24C64WP (U407)
Прошивка в NAND: HY27US08561A (U403)
Считано на программаторе UFPI
MODEL NAME: PANASONIC TX-LR24XM6
MAIN: 715G5647-M01-000-004K
CPU: MEDIATEK ARM MTK5367ZUHU
PSU: 715G5872-P01-000-003S
LCD: V236BJ1-LE1
EEPROM: 24C64WP (U407)
NAND: HY27US08561A (U403)
Programmer: UFPI
2 раза скачали
(0 отзывов)0 комментариев
Обновлено
-
Panasonic TH-49FX430M,40-MS88GL-MAB2HG,4K ULTRA HD IPS LED
Автор LiOn_EyEs
Panasonic:TH-49FX430M
Main: 40-MS88GL-MAB2HG
Panel:4K ULTRA HD IPS LED
4 раза скачали
(0 отзывов)0 комментариев
Обновлено
-
Panasonic TX42ASE650, NPH 1077 LA51
Автор robespierre
Panasonic TX42ASE650 EMCC EPROM
Main Board NPH 1077 LA51/PANASONIC
Panel LC420DUFVGF1
25 раз скачали
(0 отзывов)0 комментариев
Обновлено
-
PANASONIC TX-32GS350E NAND SPI
Автор Гость
Panasonic TX-32GS350E
damp nand U133 TC58NVG2S0HTA00
damp spi U135 25Q16
Пульт от Panasonic.
3 раза скачали
(0 отзывов)0 комментариев
Обновлено
-
hy27uf081g2m Panasonic 32" LCD TNP0489 1 A SUFFIX HB
Автор ильшат
Panasonic 32 LCD модель неизвестна
TNP0489 1A SUFFIX HB Main board
1 раз скачали
(0 отзывов)0 комментариев
Обновлено
-
Panasonic TX LR32EM6 X3, MT29F1G08ABAEAWP
Автор svaykin
Panasonic TX-LR32EM6 X3
Panel: TPT315B5-HVN01 REV-S210A
LED backlight: 015B8000-B12-001-4364 V-4364-B12-10 13923
T-CON: T315HW07 VB Ctrl BD 31T14-C0J
LED driver (backlight): integrated into PSU
Power Supply (PSU): 715G5942-P01-H20-003M
MainBoard: TNP4G548 TZRNP32EM6R2
IC MainBoard: MN2WS0270PB (Peaks-sLD8), MT29F1G08ABAEAH, K4B1G1646G-BCK0
Тuner: TDSA-G220D
Control: IR: 715G5917-R01-000-004S
7 раз скачали
(0 отзывов)0 комментариев
Обновлено
-
Panasonic TX-LR42DT50,TNPH0993 A3
Автор LiVan
Инсталляционный от производителя.
Panasonic TX-LR42DT50 шасси TNPH0993 A3
MT29F4G08ABADA@TSOP48_1430.BIN
10 раз скачали
-
PANASONIC TX-LR32U20 NAND+EEPROM
Автор Диментий
PANASONIC TX-LR32U20
MAIN TNP4G468
CHASSIS KM09
PANEL AX080F072G
NAND Hynix HY27UF081G2A
EEPROM 24C32WP
6 раз скачали
(0 отзывов)0 комментариев
Обновлено
-
Panasonic TX-L42ET5B TNPH0993A_4A TXN/A10TLUB
Автор Гость
Panasonic TX-L42ET5B TNPH0993A_4A TXN/A10TLUB .
NAND закодирована под Easy-NAND Tiny Tools *PARDON*
Матрица - не знаю.
NAND - IC8900_MT29F4G08ABADA WP_835AK Rob
EEPROM - IC8902_24C64F
16 раз скачали
(0 отзывов)0 комментариев
Обновлено
-
Популярные файлы
Неделя
Месяц
Год
Всё время
-
-
Статистика Загрузок
9 281
Файлы1 755
Комментариев1 100
Отзывов -
Избранное
-
KIVI 55U600GR, HK.T.RT2861V09, LSC550FN11-203. eMMC
vhlvhl опубликовал файл в eMMC, NAND FLASH FULL SET, , файл
KIVI 55U600GR
Main Board HK.T.RT2861V09
Panel LSC550FN11-203
Проверенный дамп, рабочий. В файле имеется фото подключения к еММС через SPI соединения(по проводам).
-
-
- 4 ответа
Выделил
LiVan, -
-
NESONS 43PF535S, TP.MT5510S.PB802, HV430FHB-N10, Firmware Software USB
LiVan опубликовал файл в Обновление ПО USB, , файл
NESONS 43PF535S, TP.MT5510S.PB802, HV430FHB-N10
Firmware Software USB (allupgrade_5510_8G_1G_ref80.pkg)
43PF535S_CP326396_CY_MTK5510S_PB802_RUSSIA
HV430FHB_N10_43DN5_2200_EDR0_NESONS_W18010_DD_166c179f_20-
- 1 ответ
Выделил
LiVan, -
-
Взаимозаменяемость шасси TV на примере HK.T.RT2871P838
Владимир Пермь опубликовал тема в Технофлейм, , тема
В ремонте телевизор Novex NVX-50U329MSY с неисправной EMMC (не включается) , повтор после замены EMMC на KLM8G1GЕТF-В041.
шасси HK.T.RT2871P838
дисплей V500DJ7-QE1 E8.
Как решение (по результатам поиска прошивок по модели тв) заменил шасси на CV9632H-A50, подходит также шасси KV9632-A55 (из того, что имелось в наличии)
нужны только железные заглушки и допилинг заглушек до крепежа на корыте.
Картинка обычная в обеих случаях, не перевернута, не двоится, не зеркальная, чистая. Пульт подходит, даже сопрягать не понадобилось.
LVDS использован от устанавливаемых замен, заглушки не выкидывайте при разбре на запчасти.))
-
-
- 1 ответ
Выделил
LiVan, -
-
KEMPI MINARC EVO 180
san-vai опубликовал тема в Бытовая техника, , тема
Данный вид аппаратов ремонтирую на потоке, на него в сети есть описание и блочные схемы в свободном доступе, но нет общей схемы.
Поделюсь алгоритмом ремонта и неисправности почти во всех таких экземплярах.
Так как в аппарате используется SMD элементы, очень боится влаги.Снимаем сразу (пока не поздно) дроссель накачки
Скрытый контент
PFC L3
чистим и промываем под ним, под ним проходят дорожки на термозащиту модулей, при попадании влаги 400 вольт пробивает на эти дорожки и уносит сразу контроллер управления, так как он гальванически не развязан с силой, горячий GND.Процентов 40 из всего количества приходится на эту болячку,после чистки заливаем все лаком и сушим. Эту процедуру желательно делать с магазина.
Так же рядом с L3 стоят делители которые тоже очень часто плывут,
Скрытый контент
R71-470 R70-470 R72-330 R74-330 R77-15 R54-330 R75-330 R73-330 все в кОм.
В мануале дано фото платы контроллера с обозначением выводов и их функции, с замеров на ней и стоит начинать ремонт.
На фото черным текстом даны напряжения и сопротивления с полностью рабочего аппарата в режиме холостого хода, красным отмечены напряжения с неисправных аппаратов.Почти в 60 процентов случаях были неисправны эти резисторы, что приводило к разным симптомам, резисторы залиты толстым слоем силикона и плывут по черному во время работы.
11-uin_peak/100 напряжение сети, через диод, R10.R17.R19.R43 делитель подается на вывод контроллера, При оборванном R43 на выводе будет 5.5 вольта.
Аппарат будет пытаться работать, но не будет вых.напряжения и не будет подхватывать реле цепи заряда конденсаторов.
10-UDC/100 напряжение снимаемое с конденсаторов PFC. такая же цепочка 390-400 вольт через делитель R38.R41.R39 подается на выв.контроллера, при обрыве R39 будет 5.5 вольта, аппарат будет полностью включатся но не будет выходного напряжения.Эти резисторы находятся под силовым трансформатором, не очень видны они.Так же встречал информацию о плавающем R118 c холодной стороны оптопар, но сам не встречал.
Возле трансформатора еще делители которые окисляются и уплывают,резисторы:
Скрытый контент
R142-4.7кОм R143-4.7кОМ R100-3.3кОм R133-3.3 R92-100 Ом R90-R91 470 Ом.
В аппарате 3 датчика термозащиты, 2 в модулях по 28 кОм каждый и один в трансформаторе менее 100 Ом.Дорожки к ним идут через весь аппарат, возможно обрывы и т.д, общий для датчиков отдельный называется PTC-COMMON.
PFC/ON/OFF включение PFC
FAN ON/OFF включение вентилятора
CHA RELAY ON/OF включение реле заряда конденсаторов
-
-
- 2 ответа
Выделил
Kenotronbot, -
-
Варианты прошивки ПО USB TV
LiVan опубликовал тема в Ремонт TFT(LCD), , тема
Варианты прошивки TV ERISSON
Скидываем файлы на USB накопитель:
Скрытый контент
(Вариант 1). Подключаем USB-- включаем вилку шнура питания в розетку—(горит светодиод-ТВ в дежурном режиме) зажимаем кн. «Power» на ТВ и держим секунд 10-15.
Светодиод должен начать моргать и должна пойти прошивка.
(Вариант 2).
Шнур ТВ не подключен к 220В -Подключаем USB-- зажимаем кн. «Power» на ТВ и держим при этом включаем вилку шнура питания в розетку — секунд через 10 светодиод должен начать моргать и должна пойти прошивка.
(Вариант 3).
Выключаем от розетки ТВ—вставляем накопитель—включаем шнур питания в розетку — ТВ должен сам начать прошиваться, ход прошивки отображается на экране.
(Вариант 4). Вставляем накопитель пытаемся в пользовательском меню найти пункт «Обновление ПО» и произвести обновление.
(Вариант 5). Вставляем накопитель в ТВ в разъём (USB 2.0)
Заходим в сервис: MENU 1147*, выбираем пункт «SYS Upgrade»-- пытаемся обновить ТВ через данный пункт сервисного меню.
* По одному из описанному выше вариантов ТВ должен обновить ПО.
P/S Если обновить не получится, то тогда нужно рассматривать вариант прошивки тв программатором.
* Здесь представлен вариант прошивки для ТВ 28LEA20T2SM-
-
- 57 ответов
Выделил
Kenotronbot, -
-
-
Комментарии к файлу
-
LiVan 3 098
@Кахрамон пробуйте!
Добавить комментарий...
Обязательно! После ремонта:
Обязательно оставьте ОТЗЫВ после завершения ремонта телевизора с использованием нашей прошивки.
Пользователи, которые не оставили отзыв за ранее скачанный файл прошивки, теряют возможность загрузить следующую версию прошивки до тех пор, пока не выполнят данное требование.
Спасибо за понимание и активное участие в развитии нашего сообщества!
-
Кахрамон 11
China brend

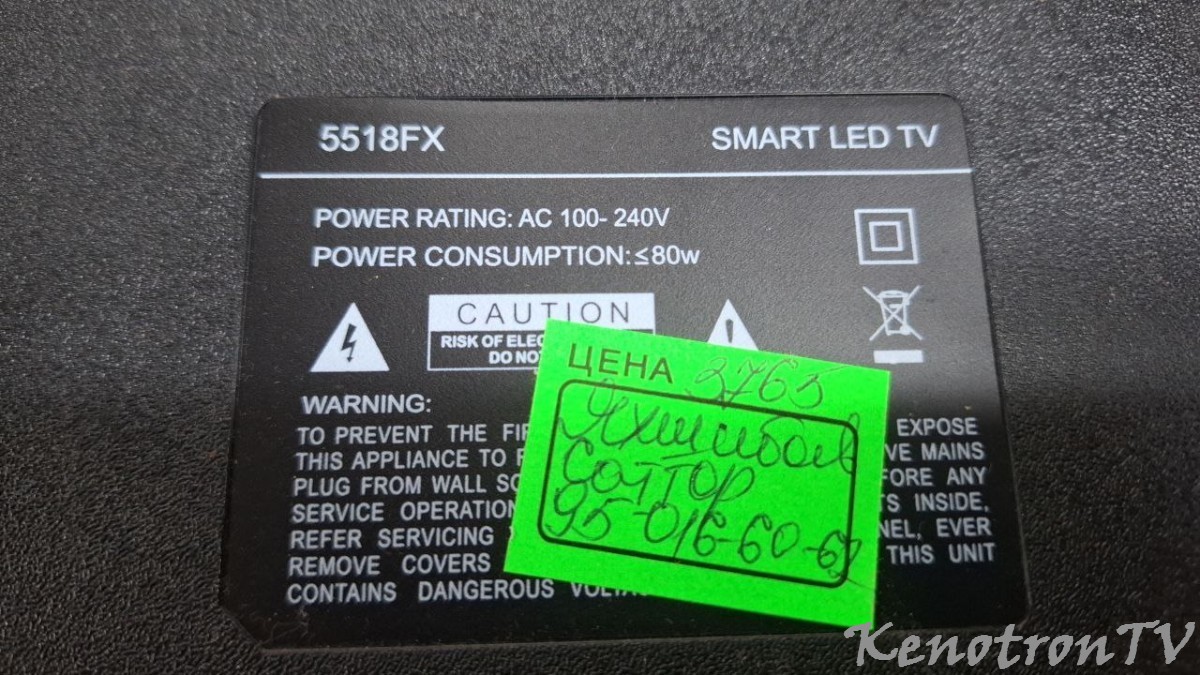

MODEL : 5518FX

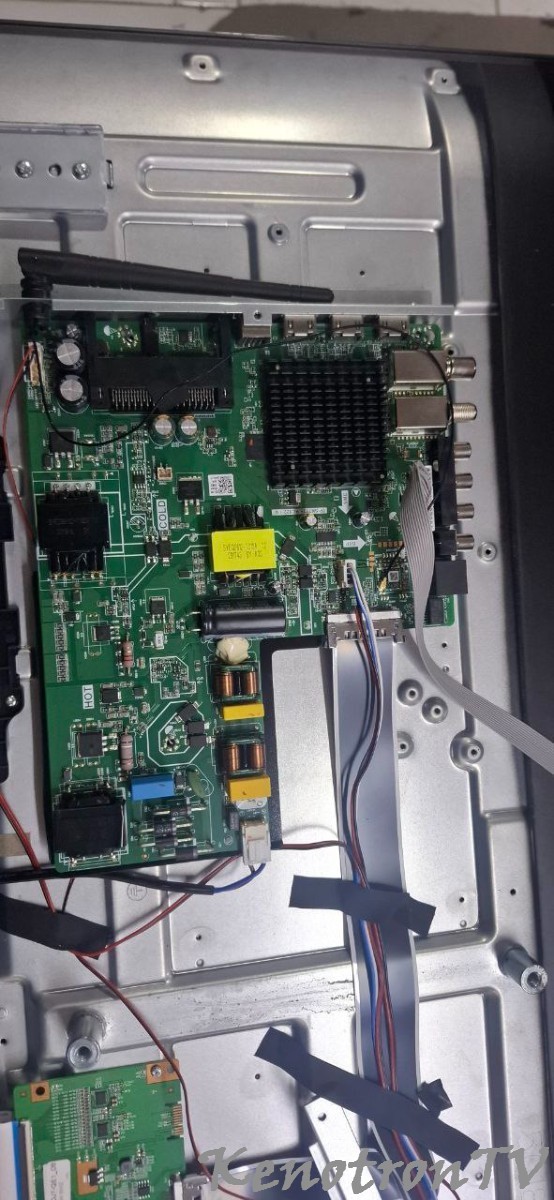

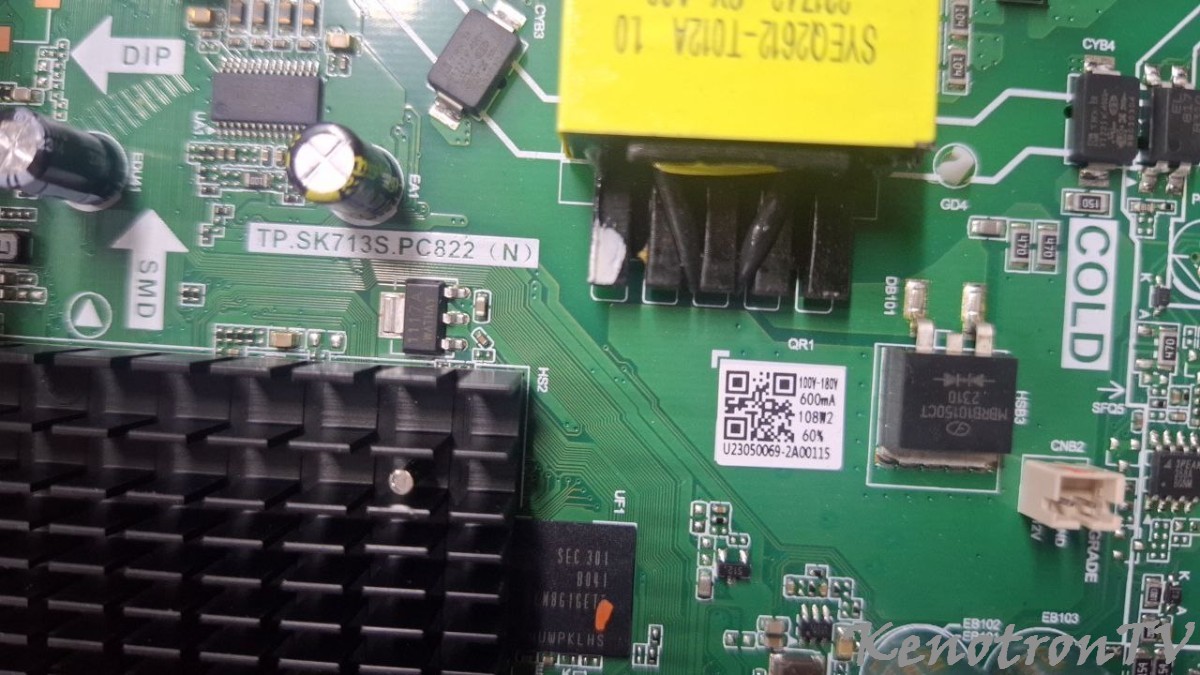

TP.SK713S.PC822 (N)
Backlight : 100V-180V, 600mA, 108W2
Panel: V500DJ7-QE1 REV.DB

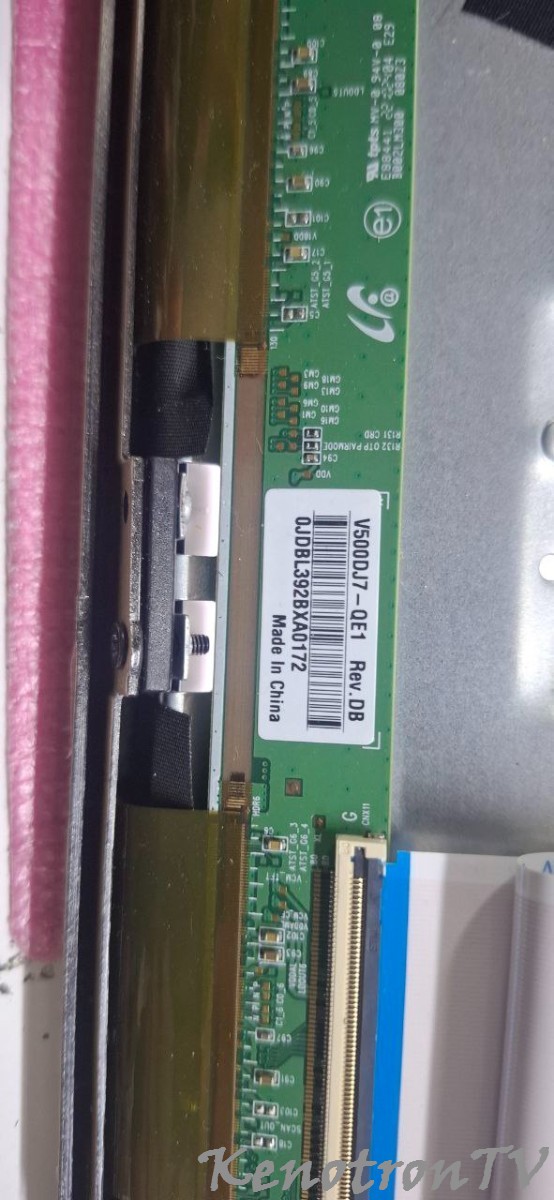

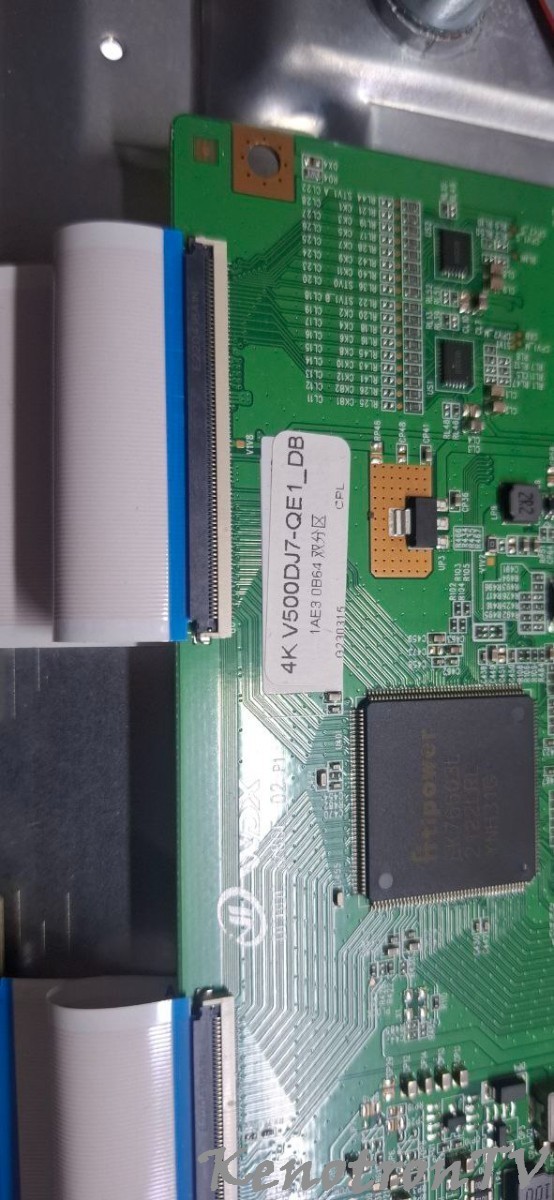

T-CON 4K V500DJ7-QE1_DB
На ТВ написан 55 а в самом деле 50,,,,,,,,,
Пробую прошить с ASANO ..... (с вашим)
-
Апп включился без проблем, прошивка рабочая.
-
LiVan 3 098
В 26.09.2025 в 10:36, 4Atlanin сказал:Holleberg HTV-LED32HDS101T2
майн TP.MT5510S.PB803
матрица CX315DLEDM
Обязательно!
После ремонта:
Обязательно оставьте ОТЗЫВ после завершения ремонта телевизора с использованием нашей прошивки.
Пользователи, которые не оставили отзыв за ранее скачанный файл прошивки, теряют возможность загрузить следующую версию прошивки до тех пор, пока не выполнят данное требование.
Спасибо за понимание и активное участие в развитии нашего сообщества!
-
.thumb.jpg.82ba968d56930120915cab4de5159e16.jpg)
4Atlanin 10
Телевизор holleberg HTV-LED43FHD100T2
TP.MT5510S.PB803, T430HVN01.0
Висит на заставке
-
LiVan 3 098
Добавить комментарий...
Обязательно!
* Добавление фото Main, Panel и бирки на задней крышке TV.Фотографии должны быть лично сделанными именно с того аппарата, который у Вас сейчас в ремонте.
Указываем текстом, буквами как на оригинале, название ТВ и его содержимое.
* Бренд и модель аппарата
* Шасси (Main Board)
* Panel
* Указываем используемый программатор.
После проверки ваш комментарий будет одобрен модератором форума.
И вы сможете скачать прошивку, кнопка "Скачать" появится для скачивания!После ремонта:
Обязательно оставьте ОТЗЫВ после завершения ремонта телевизора с использованием нашей прошивки.
Пользователи, которые не оставили отзыв за ранее скачанный файл прошивки, теряют возможность загрузить следующую версию прошивки до тех пор, пока не выполнят данное требование.
Спасибо за понимание и активное участие в развитии нашего сообщества!
-
LiVan 3 098
Обязательно оставьте ОТЗЫВ после завершения ремонта телевизора с использованием нашей прошивки.
Пользователи, которые не оставили отзыв за ранее скачанный файл прошивки, теряют возможность загрузить следующую версию прошивки до тех пор, пока не выполнят данное требование.
Спасибо за понимание и активное участие в развитии нашего сообщества!
-
LiVan 3 098
Обязательно оставьте ОТЗЫВ после завершения ремонта телевизора с использованием нашей прошивки.
Пользователи, которые не оставили отзыв за ранее скачанный файл прошивки, теряют возможность загрузить следующую версию прошивки до тех пор, пока не выполнят данное требование.
Спасибо за понимание и активное участие в развитии нашего сообщества!
-
Yanta 0
Были эксперименты с заменой матрицы, в итоге родной дамп испортил, прошивка помогла, спасибо
-
timecot 0
qe49q77rau
bn94-14330e
medusa
-
Объявления
-
Фонд поддержки KENOTRONTV
Донат KenotronTV
Поддержите развитие проекта.
Сделайте вклад в будущее прямо сейчас.
KenotronTV - Обратная связь
-
Комментарии к файлу
-
Автор LiVan · Опубликовано
@Кахрамон пробуйте! Добавить комментарий... Обязательно! После ремонта: Обязательно оставьте ОТЗЫВ после завершения ремонта телевизора с использованием нашей прошивки. Пользователи, которые не оставили отзыв за ранее скачанный файл прошивки, теряют возможность загрузить следующую версию прошивки до тех пор, пока не выполнят данное требование. Спасибо за понимание и активное участие в развитии нашего сообщества! -
Автор Кахрамон · Опубликовано
China brend MODEL : 5518FX TP.SK713S.PC822 (N) Backlight : 100V-180V, 600mA, 108W2 Panel: V500DJ7-QE1 REV.DB T-CON 4K V500DJ7-QE1_DB На ТВ написан 55 а в самом деле 50,,,,,,,,, Пробую прошить с ASANO ..... (с вашим) -
Автор Andrei178 · Опубликовано
Апп включился без проблем, прошивка рабочая. -
Автор LiVan · Опубликовано
@4Atlanin Обязательно! После ремонта: Обязательно оставьте ОТЗЫВ после завершения ремонта телевизора с использованием нашей прошивки. Пользователи, которые не оставили отзыв за ранее скачанный файл прошивки, теряют возможность загрузить следующую версию прошивки до тех пор, пока не выполнят данное требование. Спасибо за понимание и активное участие в развитии нашего сообщества! -
Автор 4Atlanin · Опубликовано
Телевизор holleberg HTV-LED43FHD100T2 TP.MT5510S.PB803, T430HVN01.0 Висит на заставке
-
-
Отзывы к файлу
-
Автор Yanta · ОпубликованоHaier 55 smart tv s4, не регулировалась громкость, износ памяти минимальный, прошивка помогла, спасибо
-
Автор rembo555 · Опубликованотелевизор не включался, после прошивки заработал, естественно с логотипом polar -
.thumb.jpg.0f836007ec8878b4f5b953822a7b3885.jpg)
-
Автор razrhack · ОпубликованоПрошивка рабочая, делал все по инструкции. После прошивки телевизор запустился -
-
Автор rolonol · Опубликованоне завелось, нет реакции на кнопку скорее всего из-за того что мой программатор xgecu t48 не умеет полноценно работать с бэд блоками
-
Автор rolonol · ОпубликованоДамп рабочий, но проблему не решил, оказался проц. По одному из питаний было занижено сопротивление.
-
-
Автор LiVan · Опубликовано@Andrei178 Почему важно оставлять отзыв? Ваш подробный отчет поможет нам убедиться в работоспособности файла и позволит другим пользователям избежать возможных трудностей при обновлении. Отзыв помогает нам собрать важную информацию, такую как: Подходит ли прошивка вашей модели ТВ? Как именно производилось обновление или программный ремонт? Выбранный вами путь входа в сервис? Обнаружены ли какие-то особые нюансы или проблемы?
-
-
Автор odil7047 · ОпубликованоSONY KD-65XE8596 MAIN: 1-982-022-31 emmc KLMAG1JENB-B041 прошивка помогло аппарат выдан клиенту
-
-
Автор roman1304 · ОпубликованоPOLARLINE 43L32T2CSM, Main плата TP.SK508S.PB802, панель HV430FHB-F90 Прошивал по УСБ после замены ЕММС. Родная умерла полностью. Прошивка подошла(несмотря на другую модель) пульт, панель, тюнер смарт все работает. Не потребовалось манипуляций дополнительных. 9 андроид, ютуб есть работает. -
-
-
Автор fayzz60 · ОпубликованоHS43U5500SA зависал после загрузки.прошился без проблем с первой попытки. тв работает.ID не проверял. -
Автор sapir_mamaev · ОпубликованоHyundai H-LED43FU7001 Shassis : HK.T.RT2871P738 Panel : C430Y19-5C ( V430DJ1-Q01 Rev.c1 ) прошил телевизор который изначально прошивал неправильной прошивкой. все четко заработало, но я пытался запустить процесс прошивки удерживая кнопку включения. помучался так пару раз, пытался удерживать и отпускать кнопку, но в итоге прошивка началась когда я не зажимая кнопку включил телевизор к сети. Спасибо сайту, уже прошил два телевизора на которые не мог найти прошивку больше -
Автор sapir_mamaev · ОпубликованоStarwind SW-LED50UA401SW все четко подошло, тоже зависал на заставке.
-
Автор Svintorgizk · ОпубликованоSamsung UE32M5550AU KANT_S (SIDE) BN41-02575B BN94-11891U EEMC THGBMDG5D1LBAIL заменил и прошил по ISP. spi flash GD25Q40 тоже шил. main запустился на этой прошивке, сделал сброс в сервисном меню и всё работает. -
Автор Unshaken · ОпубликованоПрошивка прошла успешно, все работает. Единственное, был factory mode,пришлось отключать через инженерное меню, что не проблема. -
Автор strokta · ОпубликованоПрошивка подошла. Висел на заставке. Единственное не все флэшки подхватывает. Думал уже всё. Потом нашел флэшку на 32гб. Отформатировал в fat32, распаковал содержимое архива в корень флэшки. Кнопку питания держать, в сеть, заморгает светодиод, через несколько минут моргнет erase, далее опять заставка holleberg и светодиод быстро будет мигать. Всё, можно вытаскивать с розетки, вытаскивать флэш и с пульта включать. Пойдет настройка тв. Всё остальное в описании. -
-
Автор AnthonyRamble · ОпубликованоПро шивка на 42pfl6772d установилась, но полноценно не работает (требует код доступа). Как его можно снять? Банальные 0000, 1234 и т.п. пробовал - не подходят. -
Автор Dimmm123 · ОпубликованоОбновление оживило ТВ, висевший на заставке. Разархивировал все на флеш, формат FAT32, выключил из сети, зажал power, включил в сеть, индикатор стал мигать. Матрица во время обновления была черной, я так понимаю, особенность шасси. Процесс шел минут 20, по завершению тв включился, сделал анимацию ERASE и снова повис на заставке. Выключил ТВ из розетки, вытащил флешь, включил в розетку, включил с пульта, ТВ загрузился, запустив процедуру настройки. -
-
