Shivaki

Sign in to follow this

49 files

  1. SHIVAKI STV-32LED17, TP.MS3663S.PB818

    SHIVAKI STV-32LED17
    Main TP.MS3663S.PB818
    CPU MSD3663LSA-SW
    Panel V320BJ6-Q01
    SPI MX25L6405
    Led Driver OB3353CP
     Объем дампа: ∙8,00 MB !
            = = = = = = = = = = = = = =
                    ·√·
            ·## Hello MStar! ##·
            Старт:  10:56:28
            · · · · · · · · ·
            ∙Platform: MS(D)366xx
             [■] ·Kernel...
            Софт, размером в·
            ·hex: 0x053ab3c
            ·dec:  5483324
            Имеем: ∙5483324 байт! (5354 KB)
            · · · · · · · · ·
             Checksum: √∙OK!
            · · · · · · · · ·
            ∙Софт в порядке!
            Стоп:   10:56:31
            _ _ _ _ _ _ _ _ _ _ _ _ _ _

    2 downloads

    0 comments

    Updated

  2. SHIVAKI STV-49LED16-13, TP.S512.PB83, HV490FHB-N8K

    SHIVAKI STV-49LED16-13  06.17
    Panel: HV490FHB-N8K
    Main Board: TP.S512.PB83
    SPI Flash: W25Q64FV
    ПДУ 2200-ED00SHIV
    Прошивку снял лично с рабочего телевизора

    1 download

    0 comments

    Updated

  3. SHIVAKI STV-32LED16, TP.S512.PB83

    SHIVAKI STV-32LED16
    Panel: HV320WHB-N10 D00
    Chassis: TP.S512.PB83
    Flash: GD25Q64CSIG
    Тuner: XF-3SDT-H


    1 download

    0 comments

    Submitted

  4. Shivaki STV-32LED12, TP.SIS231.PT85, 25Q64FVSIG

    Shivaki STV-32LED12, SPI Flash  25Q64FVSIG
    Шасси (Main Board) TP.SIS231.PT85
    Panel LC320TU2A E32-9100
    Телевизор циклически перегружался после появления логотипа. Лично считанная и проверенная рабочая прошивка spi flash GD25Q64 телевизора Shivaki STV-32LED12. Отлично работает с новой SPI FLASH  25Q64FVSIG.


    3 downloads

    0 comments

    Updated

  5. SHIVAKI STV-24LEDGM9

    SHIVAKI STV-24LEDGM9

    Panel: M240HTN01.2
    Main: TP.S512.PA63
    В архиве:
    SPI Flash: GD25Q64

    0 downloads

    0 comments

    Submitted

  6. Shivaki STV-32LED18S

    Шасси (Main Board): 471-01A3-D3202G
    При замене  led воспользовался случаем и считал прошивку для своего архива.

            Объем дампа: ∙8,00 MB !
            = = = = = = = = = = = = = =
                    ·√·
            ·## Hello MStar! ##·
            Старт:  19:36:08
            · · · · · · · · ·
            ∙Platform: MSD306/308/309
             [■] ·Kernel...
            Софт, размером в·
            ·hex: 0x03801fc
            ·dec:  3670524
            Имеем: ∙3670524 байт! (3584 KB)
            · · · · · · · · ·
             Checksum: √∙OK!
            · · · · · · · · ·
            ∙Софт в порядке!

    3 downloads

    0 comments

    Updated

  7. Shivaki STV-32LED14, CX315DLEDM, TP.S512.PB83

    Shivaki STV-32LED14
    Panel CX315DLEDM(PLN315150924701957)
    MAIN TP.S512.PB83
    SPI Flash GD25Q64
    MCU РАДИАТОР
    Считан с рабочего тв

    5 downloads

    0 comments

    Updated

  8. Shivaki STV-24LEDGW7, M240HW01

    Shivaki STV-24LEDGW7
    Шасси (Main Board)  MSD308PV-7.0 (наклейка)
    FLASH: EN25Q32
    Panel M240HW01
    T-CON : M236H1-L01
    POWER: CTN055-L Rev:1.2
    Cо всеми похожими прошивками,всё работало , но не было только включения с пульта .
    Надпись на Main MSD309PV 7.0 с наклейкой MSD308PV 7.0
     Объем дампа: ∙4,00 MB !
            = = = = = = = = = = = = = =
                    ·√·
            ·## Hello MStar! ##·
            Старт:  19:41:04
            · · · · · · · · ·
            ∙Platform: MSD306/308/309
             [■] ·Kernel...
            Софт, размером в·
            ·hex: 0x036b294
            ·dec:  3584660
            Имеем: ∙3584660 байт! (3500 KB)
            · · · · · · · · ·
             Checksum: √∙OK!
            · · · · · · · · ·
            ∙Софт в порядке!



    3 downloads

    0 comments

    Updated

  9. SUPRA STV-LC28T440WL

    SUPRA STV-LC28T440WL V1R08
    C275X15-E4-H
    JUC7.820.00117550
    25Q32
    MP4012

    1 download

    0 comments

    Submitted

  10. SHIVAKI STV-24LED3

    SHIVAKI STV-24LED3
    T.MT5310.61B 11525
    T240HW01 V.0
    MX25L6405

    1 download

    0 comments

    Submitted

  11. Shivaki stv-24ledvdgw8

    Shivaki stv-24ledvdgw8
    Флеш 25l3206e
    майн msd309pv7.0-A
    Panel - M240HW01 V.D

    1 download

    0 comments

    Submitted

  12. Shivaki STV-22LED20W

    Прошивка 25Q64,моношасси CV512L-Q24 состав: шим QAt(smd code),ключ LSG04N70 ,проц без маркировки,led driver BIT3367A, УНЧ YD1517P,

    4 downloads

    0 comments

    Submitted

  13. SHIVAKI STV-24LEDGR9

    SHIVAKI STV-24LEDGR9
     Main   TP.S512.PA63
    Panel:M240HTN01.2
    EEPROM/FLASH:25Q64
    рабочая (stv-24edg9.BIN)

    3 downloads

    0 comments

    Submitted

  14. Shivaki STV-24LEDG7, M309S21R1TA, m240hw01 v6.0

    Shivaki STV-24LEDG7
    Main Board M309S21R1TA
    Panel m240hw01 v6.0
    В архиве: MX25L3206E
    Прошивка рабочая проверена лично.

    2 downloads

    0 comments

    Updated

  15. Shivaki STV-24LEDVDGW8, M240HW01 V6

    Shivaki  STV-24LEDVDGW8
    Шасси (Main Board): MSD309PX-LF-Z1
    Panel: M240HW01 V6
    Flash: MX25L3205

    1 download

    0 comments

    Updated

  16. SHIVAKI STV-24LED5W, TP.VST59.PA671, LM240H1-LE1

    SHIVAKI STV-24LED5W

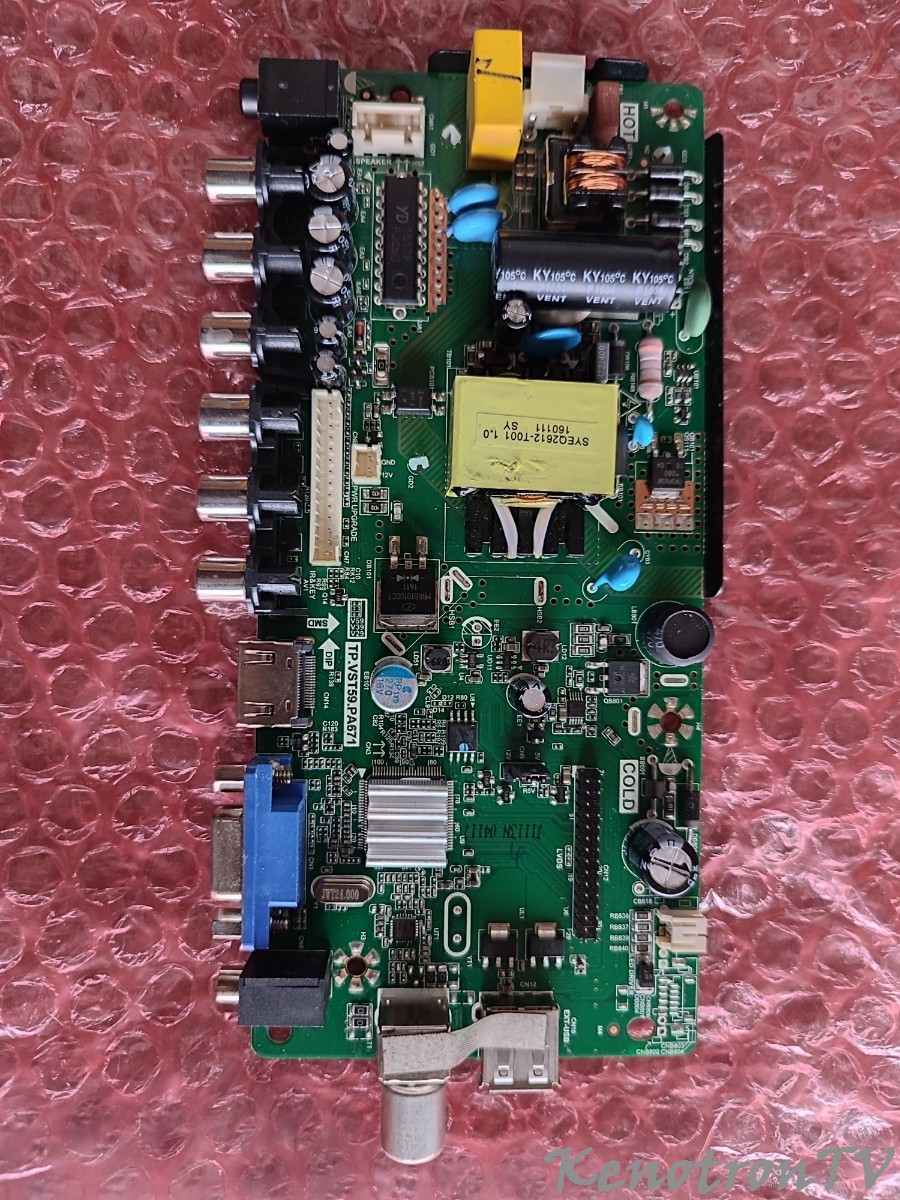

    Main TP.VST59.PA671
    Panel LM240H1-LE1
    Flash GD25Q32

    1 download

    0 comments

    Updated

  17. SHIVAKI 24LEDGW9, T.MSD309.B65T, V236H1-LE4

    SHIVAKI  24LEDGW9
    Шасси (Main Board): T.MSD309.B65T
    Panel : V236H1-LE4
    Программатор: TNM5000
    Источник прошивки: Снимал лично

    4 downloads

    0 comments

    Updated

  18. Shivaki STV-24LEDGR9, T.SIS231.T65, LF236W01

    Shivaki STV-24LEDGR9
    Panel LF236W01
    Main T.SIS231.T65
    Flash W24Q64BSIG
    В архиве:
    24LEDGR9_LF236W01_
    CP33418_ANFUSHENG_SIS231_T65A_LM236H1_LE2_
    NODVD_M236H3_LA3_CI_EU_PWM_RUS_DVBC_T2_CIPLUG_AT_RELT2_R18880_20131204_175219.7z
    STV-24LEDGR9.isz 6.0 MB
    T.SIS231.T65_LM236H1-LE2_25Q64_DVBC.7z 5.7 MB
    for 24inch_ STV-24LEDGR9 SIS231.T65_460305200207 .rar

    17 downloads

    1 comment

    Updated

  19. SHIVAKI STV-24LED5, M24HTN01.2, TP.VST59.PA671

    SHIVAKI STV-24LED5
    ПАНЕЛЬ M24HTN01.2
    MAIN - TP.VST59.PA671
    Flash-25q32

    5 downloads

    0 comments

    Updated

  20. Shivaki STV-32LED13, TP.S512 PB83, SV315SHD_HX040706 X41

    Shivaki STV-32LED13
    Main Board: TP.S512 PB83
    Panel: SV315SHD_HX040706 X41
    CPU: под радиатором
    SPI FLASH: GD25Q64 (U2_SUM=9E47)
    Висит на заставке. Родная прошивка GD25Q64 считана и перезалита в Winb25Q64.
    Телевизор нормально заработал.

    13 downloads

    0 comments

    Updated

  21. SHIVAKI STV-24LEDVDGW8, M309S21R1TA, V236H1-LE2

    SHIVAKI STV-24LEDVDGW8
    MAIN: M309S21R1TA
    MSD309PV7.0-A
    2010.10.15
    Panel: V236H1-LE2 Rev.C1
    ISP Flash MX25L3205

    4 downloads

    0 comments

    Updated

  22. SHIVAKI STV-22LEDG9, M215H-GE-L21

    SHIVAKI STV-22LEDG9
    main - t.sis231.t65
    бп - P.AE11.03
    панель M215H-GE-L21 revC1
    spi-25q64
    Tелек пришел с диагнозом - нет включения, после разных комбинаций прошивок скачанных в разных местах
    телевизор работал но начисто отсутствовал прием DVBT\2 .
    Аналоговое тв и остальное все работало.клиента это не устроило и я поставил родную ФЛЕШ . после нескольких перезагрузок он включился и показывал ЦТВ . Я слил прошивку и перезаписал на новую микросхему, все работает.
    ЗАКАЧИВАЮ ПРОШИВКУ ПОТОМУ ЧТО ТОЛЬКО С НЕЙ ПРИСУТСТВУЕТ DVBT\2 .

    7 downloads

    0 comments

    Updated

  23. Shivaki STV-32LED15, TP.S512.PB83, HV320WHB-N80-32D2

    LED TV Shivaki STV-32LED15
    В архиве TV Productor Service Manual
    1) Action:TP.S512.PB83
    2) Service Manual STV-32LED13/STV-32LED13W), STV-40LED13/ STV-40LED13W)
    3) прошивка_X-15069_32D2_TP.S512.PB83_HV320WHB-N80-32D2_SHIVAKI
    Вход в сервис MENU 1,1,4,7

    45 downloads

    0 comments

    Updated

  24. SHIVAKI STV-22LEDG9 TP.S512.PB83, Panel M215HGE-L21

    SHIVAKI STV-22LEDG9
    TP.S512.PB83--chassis, Panel M215HGE-L21
    Для входа в сервисное меню
    Нажать комбинацию кн.на ПДУ " МЕНЮ - 1147 " ( допол.- 710)
    Выход из сер.режима кнопка "Exit "
    В архиве:
    M215HGE-L21_TP_S512_PA63 .tar
    22LED9 TP.S512.PA63 .BIN
    Схема TP.S512.PB83--chassis circuit diagram.zip

    13 downloads

    0 comments

    Submitted

  25. shivaki stv-24lg7

    shivaki stv-24lg7
    Main: M309S21R1TA
    MSD309PV7.0-A
    2010.09.25
    Flach: 25L3205DM2C
    Panel: M236H1-L01 Rev. C1

    5 downloads

    0 comments

    Submitted
